Дифференциальньш амплитудный дискриминатор тока
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

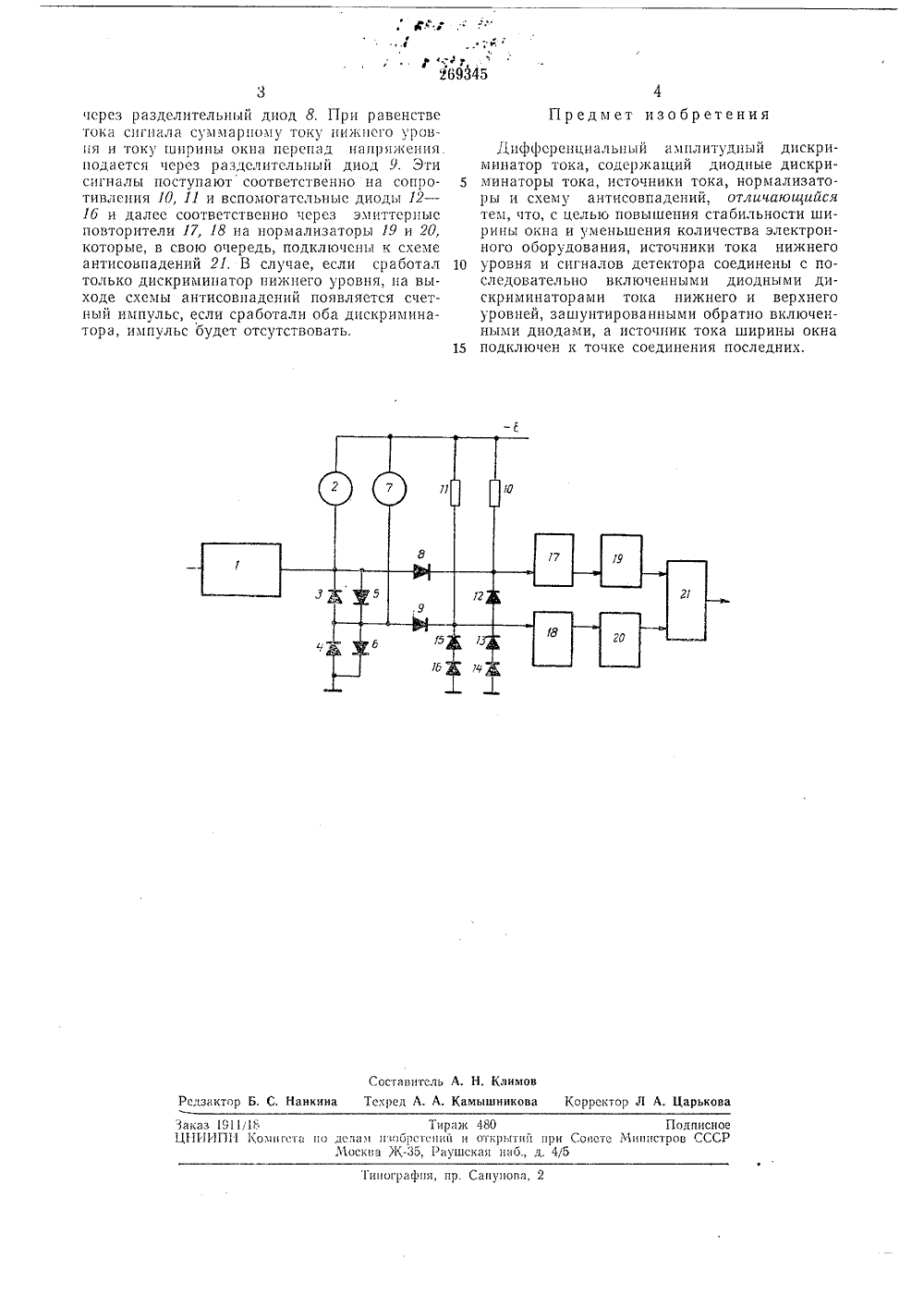

Союз Соеетских Социалистических РеспубликЗависимое от авт. свидетельства хе влено 09.17.196812381226-25) хл. 21 д, 18110 присоег инением з МПК Н 05 дУДК 621.317,7 э 7(08 Комитет по деламобретений и открытий оритет Опубликовано 17.7,1970, Бюллетень ЛЪ 15Дата огубликованця описания 23.Л 1.1970 оеете Министра СССР Авторы зоб ретения А, А. Брагин и Д. П, Коренев Заявите ФФЕРЕНЦИАЛЬНЫЙ АМПЛИТУДНЬ Й ДИСКРИМИНАТОР ТОКА брат- соеока 7 ного я при еских мог и п редсх ом ва.Устрой2: сигналключенньдиодным ков тока 1 ио уровня, подсоединеннымнижнего 3 и Во состоит из источи в детектора и пижнег к последовательно искриминаторам токаИзобретение относится к области я приборостроения и может применят анализе амплитудных спектров электр импульсов.Известны дифференциальные токовь криминаторы. в которых величина нижнего и верхнего уровней задается ными источниками тока, а разность этими токами образует иирину окна минатора. Однако при этом для дост необходимой стабильцости ширины ок бильность порогов дискриминаторов быть знаительно вьпце. е дцспорогя отдельхежду искрижения а ста- олжца В описываемом устройстве увеличение ста бильности ширины окна и уменьшение количества электронного оборудования достигается тем, что источники тока нижнего уровня и сигналов детектора соединены с последовательно включенными диодными дискриминато рами тока нижнего и верхнего уровней. зашунтировянными обратно включенными диодами, а источник тока ширины окна подключен к точке соединения последних.На чертеже показана блок-схема устройст ьсрхнсго 4 уровнсц, зашунтцрованцым о цо включсцнымц диодами б ц б, к точке дццецця которых подключен источник т шцрцць Окна. Токовые дискрихццаторы встствсццо через разделительные диоды связаны с сопротивлениями 10 и 11, вспо тельными диодами 12 - 1 б и эмцттсрным вторцтелями 17, 18, которые, в свою оче крез цормализаторы 19, 20 связаны со мой антисовпадепцй 21.Устройство работает следующим образ Источники тока сигналов детектора 1 и нижнего уровня 2 выдают соответственно импхльсы тока ц постоянного тока. Последний протекает через дискриминаторы тока нижнего 3 и верхнего 4 уровней, которые соответственно зашунтированы обратно включенными диодами б и б. К точке сосдцснпя последних подключен источник тока 7 ширины окна. Таким образом, через дискриминатор тока нижнего уровня протекает при нулевом токе сигнала только ток от источника тока нижнего уровня, а через дискриминатор тока верхнего уровця сухха токов от источников тока нижнего уровня ц птцрцты окна. При равенстве тока сигнала и тока нижцсго овня дискриминатор тока ниэкнего уровц пирается и перепад папряжецця подастся3через разделительный диод 8, При равенстве тока сигнала суммарному току инжисго уровня и току ширины окна перепад напряжения подается через разделительный диод 9. Эти сигналы поступают соответственно на сопротивления 10, П и вспомогательные диоды 12 - 16 и далее соответственно через эмнттериыс повторители 17, 18 на нормализаторы 19 и 20, которые, в свою очередь, подключены к схеме антисовпадений 21. В случае, если сработал только дискриминатор нижнего уровня, иа выходе схемы антисовпадений появляется счетный импульс, если сработали оба дискриминатора, импульс будет отсутствовать,Предмет изобретенияДифференциальный амплитудный дискриминатор тока, содержащий диодиые дискри минаторы тока, источники тока, нормализаторы и схему антнсовпадений, отличающийся тем, что, с целью повышения стабильности ширины окна и уменьшения количества электронного оборудования, источники тока нижнего 10 уровня и сигналов детектора соединены с последовательно включенными диодными дискриминаторами тока нижнего и верхнего уровней, зашунтированными обратно включенными диодами, а источник тока ширины окна 15 подключен к точке соединения последних.Составитель А. Н, КлимовРедзактор Б. С, Нанкина Текред А. А, Камышникова Корректор Л А. ЦарьковаЗаказ 191118 Тираж 480 ПодписноеЦНИИП 11 Компгета по дедам изобретений и открытий при Совете Мпппстров СССРМосква К, Раушскан паб., д. 4/51 нпографпя, пр. Сапунова, 2
