Генератор импульсов с независимой регулировкойфронтов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 266822
Автор: Хтин
Текст

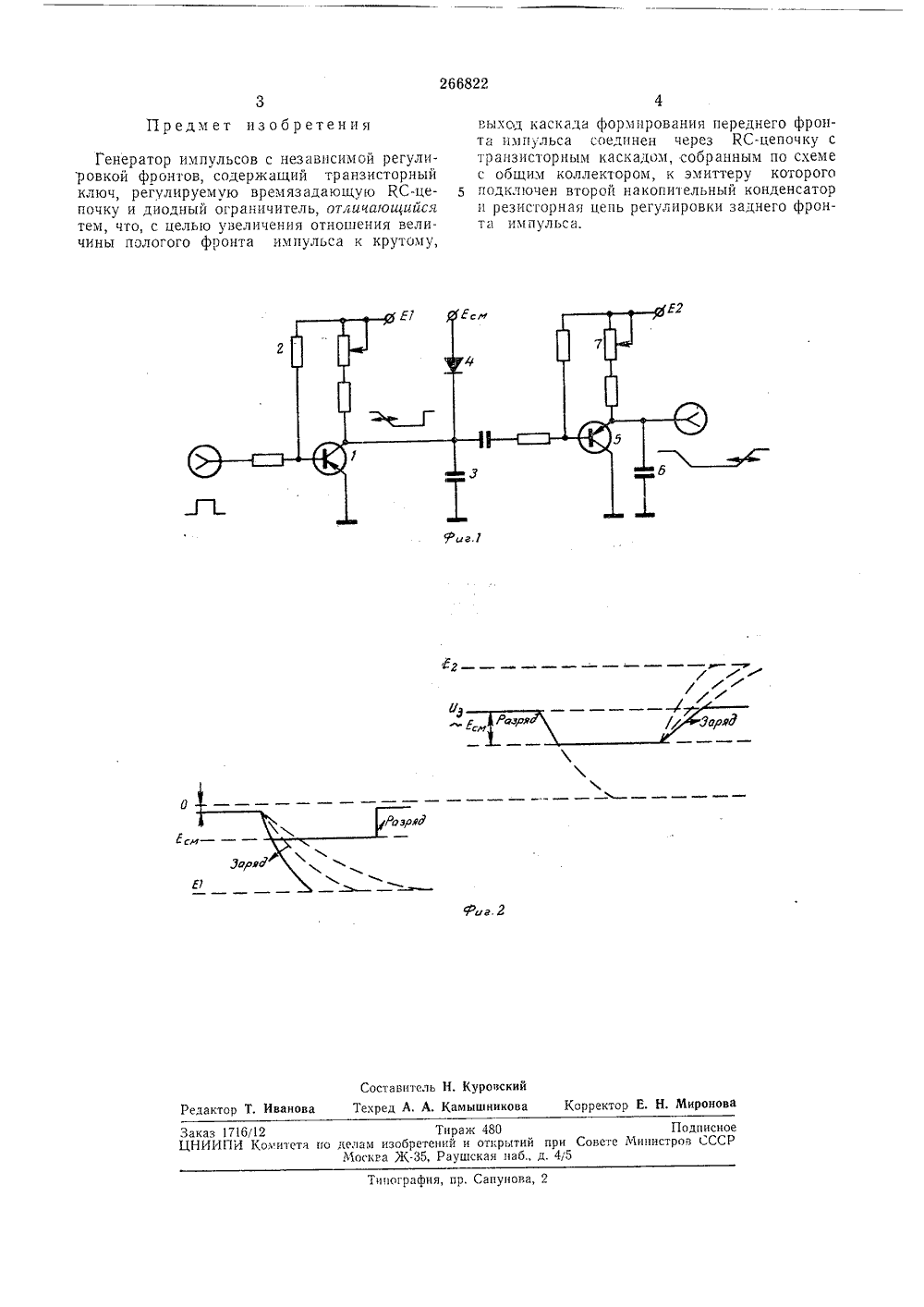

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советски Социалистических РеспубликЗависимое от авт, свидетельстваЗаявлено 08,Х 11,1 968 ( 1287613/26-9)с присоединением заявкиПриоритетОпубликовано 01.1 Ъ.1970. Бюллетень1Дата опубликования описания 2 ЛН,1970 Кл.21 а, 36/О Комитет по делам изобретений и открытий пои Совете Министров СССРМПК Н 031УДК 621.373,43(088,8 вторзобретени А. Е. Шляхт Вое"-;скате фз" м в 1 БА аявител ГЕНЕР ИМПУЛЪСОВ ФРОНТ 2 женця Е 1. стигает вел 1 фиксируется депсаторе 3,5 деиствует в. пульса трап состояние, ется через транзистораО 1 выполнен фронт импу Известные генераторы импульссз с независимой регулировкой переднего и заднего фронтов имеют недостаточно высокое отношение величины полого фронта импульса к крутому,Предлагаемый генератор отличается от известных тем, что выход каскада формирования переднего фронта импульса соединен через КС-цепочку с транзисторным каскадом, собранным по схеме с общим коллектором, к эмиттеру которого подключен второй накопительный конденсатор и резисторная цепь регулировки заднего фронта импульса.Такое вклочение каскадов позволило благодаря наличию независимых конденсатороп для формирования переднего и заднего фронтов емкость которых может изменяться, значительно увеличить отношение пологого фронта импульса к крутому без ухудшения линейности фронтов.На фиг. 1 приведена схема предлагаемого генератора; на фиг, 2 - временная диаграмма его работы.В исходном состоянии гранзистор 1 открыт за счет смещения, определяемого сопротивлением 2, поэтому потенциал на коллекторе, а следовательно, и на времязадающем конденсаторе 3 близок к нулю. С приходом положительного импульса транзистор 1 закрывается, конденсатор 3 стремится зарядиться до напряВИСИМОЙ РЕГУЛИРОВКОЙ Но как только его напряже ие дочипы Ес., диод 4 открыв тся ипостоянный потенциал на конравный, примерно, Е, пока возходпой импульс. По окончании имзистор 1 возвращается в исходноеконденсатор 3 быстро разряжамалое внутреннее сопротивление1, Таким образом, на транзистор каскад, регулирующий передний льс а. На транзисторе а, включенном по схеме общим коллектором, выполнен каскад, регулирующий задний фронт импульса,С приходом отрицательного импульса с каскада регулирования переднего фронта потенциал эмиттера понижается на величину, равную примерно амплитуде входного импульса. По окончании действия импульса потенциал эмиттера повышается, и конденсатор б стремится зарядиться до напряжения Е 2, Как только напряжение на конденсаторе достигает потенциала Е заряд прекращается, Изменяя ток заряда сопротивлением 7, плавно регулируют время спада импульса, Так как изменение напряжения на эмиттере небольшое, то конденсатор 3 оудет заряжаться постоянным током, что обеспечивает линейность заднегофрон га.266822 Предмет изобретения 9 иг Составитель Н. Куровскийванова Текред А, А. Камышникова Корректор Е. Н. Миронова едакт Заказ 1716/12 Тираж 480 ПодписноЦНИИПИ Кок итета по делам изобретений и открытий при Совете Министров СССРМосква Ж.35, Раушская паб., д. 4/5 Типография, пр, Сапунова, 2 Генератор импульсов с независимой регулировкой фронтов, содержащий транзисторный ключ, регулируемую времязадающую КС-цепочку и диодный ограничитель, отличающийся тем, что, с целью увеличения отношения величины пологого фронта импульса к крутому,выхсд каскада формирования переднего фронта импульса соединен через КС-цепочку с транзисторным каскадом, собранным по схеме с общим коллектором, к эмиттеру которого подкл 1 очен второй накопительный конденсатор и резисторная цепь регулировки заднего фронта пм пульса.
СмотретьЗаявка
1287613
А. Е. хтин
МПК / Метки
МПК: H03K 5/12
Метки: генератор, импульсов, независимой, регулировкойфронтов
Опубликовано: 01.01.1970
Код ссылки
