Устройство формирования импульсов от переднего и заднего фронтов. сигнала

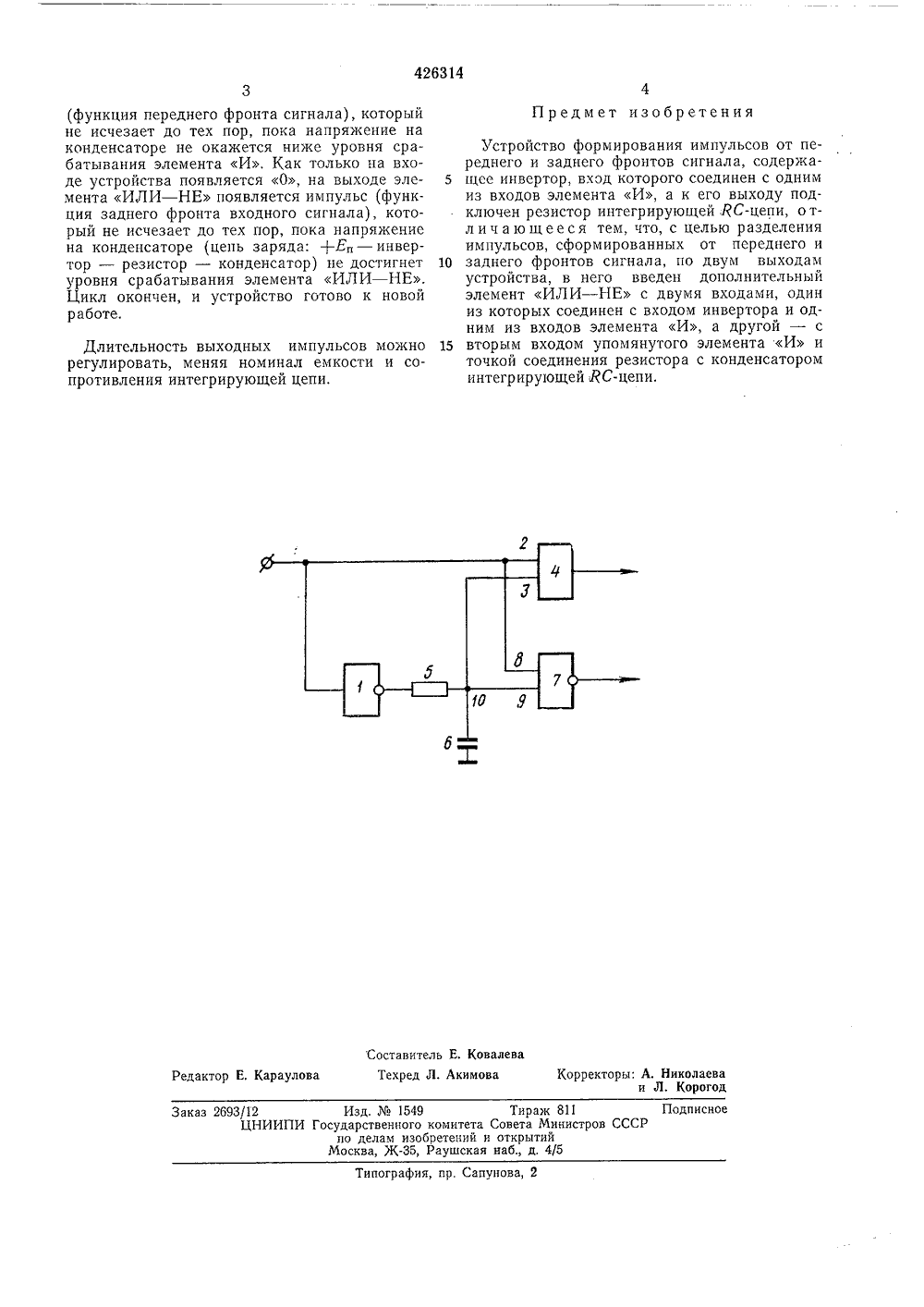

О П И С А Н И Е пп 426314ИЗОБРЕТЕН ИЯ Союз Советских Социалистических РеспубпнкК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 61) Зависим т авт. свидетельства явлено 16.06,72 (21) 1797957/26(51) М. Кл. Н 03 с 5/13 с присоединением заявки М Государственный комитет Совета Министров СССР оо делам изобретений и открытий32) ПриоритетОпубликовано 04,74. Бюл ень16 21.374.5088.8) 04.10.74 та опубликования описани 2) Авторы изобретени(54) УСТРОЙСТВО ФОРМИРОВАНИЯ ИМПУЛЬСОВ ОТ ПЕРЕДНЕГО И ЗАДНЕГО ФРОНТОВ. СИГНАЛА импуль. сигнала, оединен его вы. рующей Изобретение относится к области автоматики и вычислительной техники. Известно устройство формированиясов от переднего и заднего фронтовсодержащее инвертор, вход которого сс одним из входов элемента И, а кходу подключен резистор интегриЯС-цепи.Однако известное устройство не позволяетразделить импульсы, сформированные от переднего и заднего фронтов сигнала, по двумвыходам устройства,Целью изобретения является разделение импульсов, сформированных от переднего и заднего фронтов сигнала, по двум выходам устройства.Это достигается тем, что в предлагаемоеустройство введен дополнительный элементИЛИ вс двумя входами, один из которых соединен с входом инвертора и одним извходов элемента И, а другой - с вторымвходом упомянутого элемента И и точкойсоединения резистора с конденсатором интегрирующей РС-цепи.На чертеже представлена схема предлагаемого устройства,Устройство содержит инвертор 1, вход которого соединен с одним из входов 2, 3 элемента И 4, а выход - с интегрирующей РС-цепью, состоящей из резистора 5 и конденсатора6, элемент ИЛИ - НЕ 7 с двумя входами 8,9, один (8) из которых соединен с входом ин 5 вертора и одним (2) из входов элемента И,а другой (9) - с вторым входом 3 упомянутого элемента И 4 и точкой 1 О соединениярезистора 5 с конденсатором 6 интегрирующейцепи.10 Предлагаемое устройство работает следующим образом.Сигнал поступает на инвертор, выполняющий роль буферного звена, а также на входыИ и ИЛИ - НЕ,15 Работа устройства основана на том, что элемент И фиксирует те моменты, когда на обаего входа одновременно поступает 1, а элемент ИЛИ - НЕ фиксирует те моменты, когда на оба его входа одновременно поступа 20 ет О.В исходном состоянии на вход устройствапоступает О, который блокирует элементИ. Выход же ЯС-цепи блокирует элементИЛИ -НЕ, так как там присутствует 1.25 Как только на вход устройства поступает 1,элемент 1 Л фиксирует этот момент, а элементИЛИ - НЕ блокируется по другому входу.Конденсатор разряжается по цепи: резистор -пнвертор - общий вывод источника питания, а30 на выходе элемента И появляется импульс426314 Предмет изобретения Составитель Е. Ковалева Техред Л. Акимова Корректоры: А. Николаева и Л, КорогодРедактор Е. Караулова Заказ 2693/12 Изд.1549 Тираж 811 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5(функция переднего фронта сигнала), который не исчезает до тех пор, пока напряжение на конденсаторе не окажется ниже уровня срабатывания элемента И, Как только на входе устройства появляется 0, на выходе элемента ИЛИ - НЕ появляется импульс (функция заднего фронта входного сигнала), который не исчезает до тех пор, пока напряжение на конденсаторе (цепь заряда: +Еп - инвертор - резистор - конденсатор) не достигнет уровня срабатывания элемента ИЛИ в . Цикл окончен, и устройство готово к новой работе. Длительность выходных импульсов можно регулировать, меняя номинал емкости и сопротивления интегрирующей цепи. Устройство формирования импульсов от переднего и заднего фронтов сигнала, содержа щсе инвертор, вход которого соединен с однимиз входов элемента И, а к его выходу подключен резистор интегрирующей ЯС-цепи, о тл и ч а ю щ е е с я тем, что, с целью разделения импульсов, сформированных от переднего и 10 заднего фронтов сигнала, по двум выходамустройства, в него введен дополнительный элемент ИЛИ - НЕ с двумя входами, один из которых соединен с входом инвертора и одним из входов элемента И, а другой - с 15 вторым входом упомянутого элемента И иточкой соединения резистора с конденсатором интегрирующей РС-цепи.
