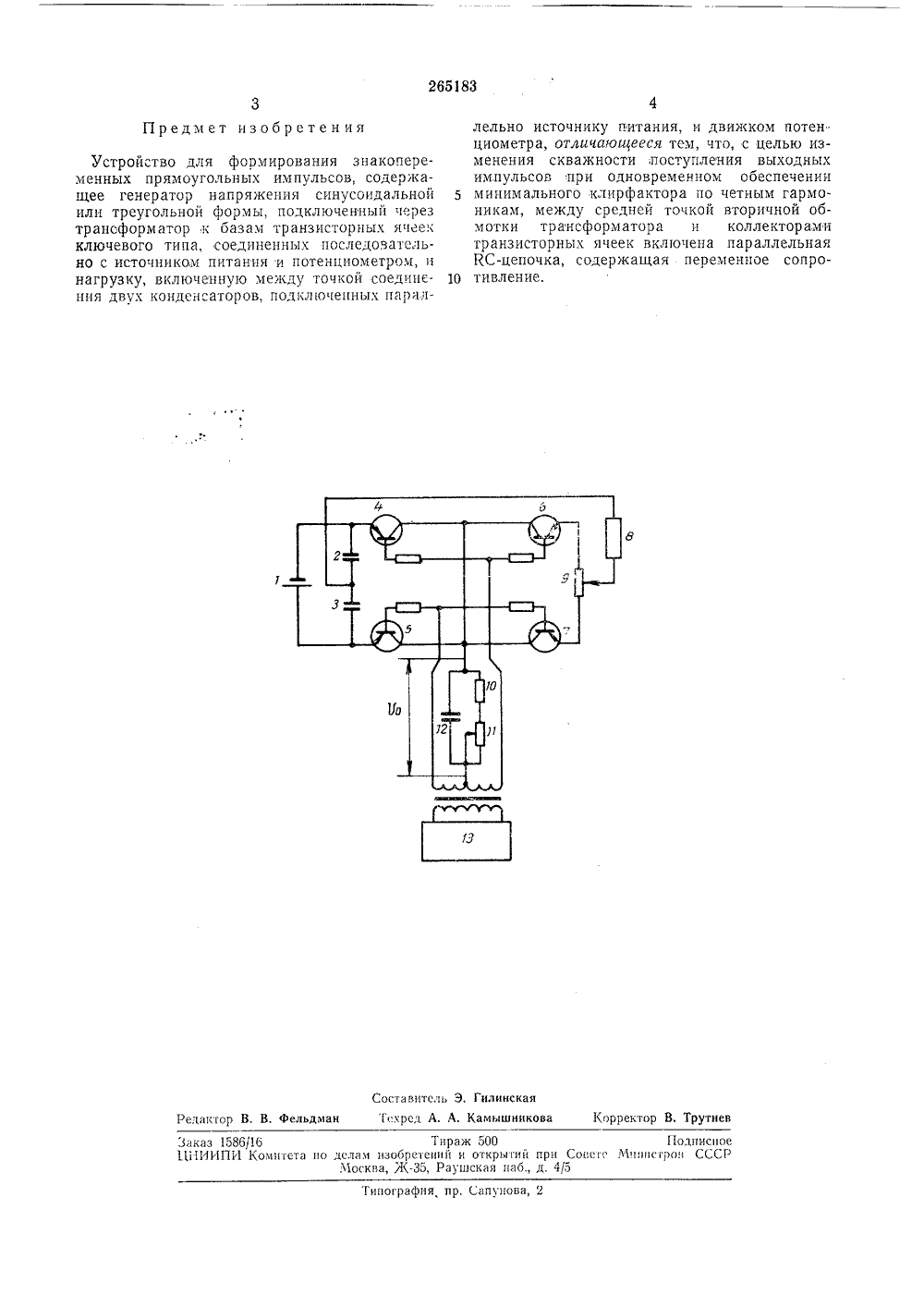

Устройство для формирования знакопеременных прямоугольных импульсов

Номер патента: 330552

Опубликовано: 01.01.1972

Авторы: Портнов, Портнова

МПК: H03K 23/76

Метки: двоичный, импульсов, код, транзисторных, феррит, числа, ячейках

...13 достигается полное подавление сигнала помехи в базовой цепи транзистора,По мере зарядки конденсатора начинает протекать ток по обмотке 10 трансформатора 6 блока 2, а по меое зарядки конденсатора направление намагниченности трансформатора 6 блока 2 изменяется. Транзистор блока остается запертым, выходной сигнал блоком 2 це формируется. После завершения пересцагничивацпя сердечника трансформатора 6 блока 1 конденсатор 17 разряжается через резистор 20 и обмотку 10, обеспечивая плавное уменьшение тока перемагничивания сердечника трансформатора 6 блока 2 в состояние 1.При поступлении следующего импульса от блока 1 ток зарядки конденсатора в обмотке 7 трансформатора б блока 2 вызывает перемагничивание сердечника в состояние О. В...

Номер патента: 692020

Опубликовано: 15.10.1979

Авторы: Божин, Мыцык

МПК: H02M 1/08

Метки: импульсов, формирователь

...питания1 приводит к тому что на обмоткахгенератора в том числе и на обмотке16 наводится ЭДС в результате, этоготранзистор 14 начийает открываться 4(током :) от выпрямителя 15 - фиг.2 в).Это в свою очередь приводит к увеличению йайряжения, приклад(ываемого кобмотке 3. Напряжение на обмотке 16также увелиЧивается, ток базы транзистора 14 нозрастает еще большеи, таким образом, в результате действия положительной обратной связитранзистор 14 полностью открывается,а к обмотке 3 прикладйвается напряжение питания Оп эа вычетом падениянапряжения на полностью открытыхтрайзисторах 7, 14 и на диоде 18цепи смещения. Через время 1 п сердеч-.ник трансформатора насыщается, ЭДСна обмотках, ,в том числе и на обмот- фке 16, пропадает и- транзистор...

Номер патента: 947940

Опубликовано: 30.07.1982

Автор: Турченков

МПК: H03K 3/29

Метки: длительностями, импульсов, интервалов, между, ними, регулируемыми, серий, формирования

...управляющего сигнала положительной полярности на выходной шине 17 появляется положительный сигнал, так как ключевой, каскад 13 заперт, и напряжение с шины 12 через резистор 15 поступа ет на выход устрбйства. Одновременно в эмиттерной цепи транзистора 7 первого каскада появляется ток, величина которого определяется сопротивлением резистора 11 и величиной напряжения управляющего сигнала на шине 12. В связи с тем, что ток эмиттера почти равен току коллектора транзистора 7, а величина сопротивления резистора 9 большая, то разряд конденсатора 8 первого каскада производится током, протекающим через резистор 11. Во время нахождения транзистора 7 каскада 1 в активном режиме ток его базы мал и на последующие каскады влияния не оказывает. В...

Номер патента: 1012428

Опубликовано: 15.04.1983

Авторы: Смирин, Чеботников, Шортомбаев

МПК: H03K 5/007

Метки: генератор, импульсов, питания, светодиодов, спектрометрического, стабилизации, тракта

...выходам генератора импульсов, а к выходам ключей подсоединены светодиод и резистор, введе ны компаратор, истоцник опорного напряжения, триггер и нагревательный элемент, при этом, первый вход компаратора соединен с точкой соединения первого ключа и светодиода, а второи вход подключен к источнику55 опорного напряжения, выход компаратора соединен с первым входом триггера, второй вход которого соединен с управляющим входом ключа, подсоединен-, ного к светодиоду, а выход триггера соединен с нагревательным элементом.На чертеже представлена блок-.схема устройства.Генератор импульсов питания светодиодов содержит генератор 1 импульсов, стабилизированный источник 2 постЬянного тока, два ключа 3 и 4входы которых соединены с выходом источника...

Номер патента: 408429

Опубликовано: 01.01.1973

Автор: Авторы

МПК: H02M 3/04, H03L 5/02

Метки: вольт, генератор, импульсов, площади, постоянной, разнополярных, секундной, средней

...разнополярных импульсов работает следующим образом. Сердечник трансформатора 3 перемагничивается под дейст 20 вием напряжения питания, приложенного кодной из половин 18 первичной обмотки. Одинтранзистор, например 1, открыт, а другой,транзистор 2, - заперт суммой напряженийположительной обратной связи Уо базовых25 обмоток 19 и напряжения смещения Ь,м, снимаемого с обмотки смещения 20 трансформатора 9. При этом Уо) У,на величину, достаточную для поддержания открытого транзистора в насыщенном состоянии. При дости 30 жепии сердечником трансформатора 3 индук.ции насыщения В, происходит переключение мультивибратора. В этот момент У,) УоиО и оба транзистора запираются напряжением смещения У,м, Напряжение на выходной обмотке У=О. С...
