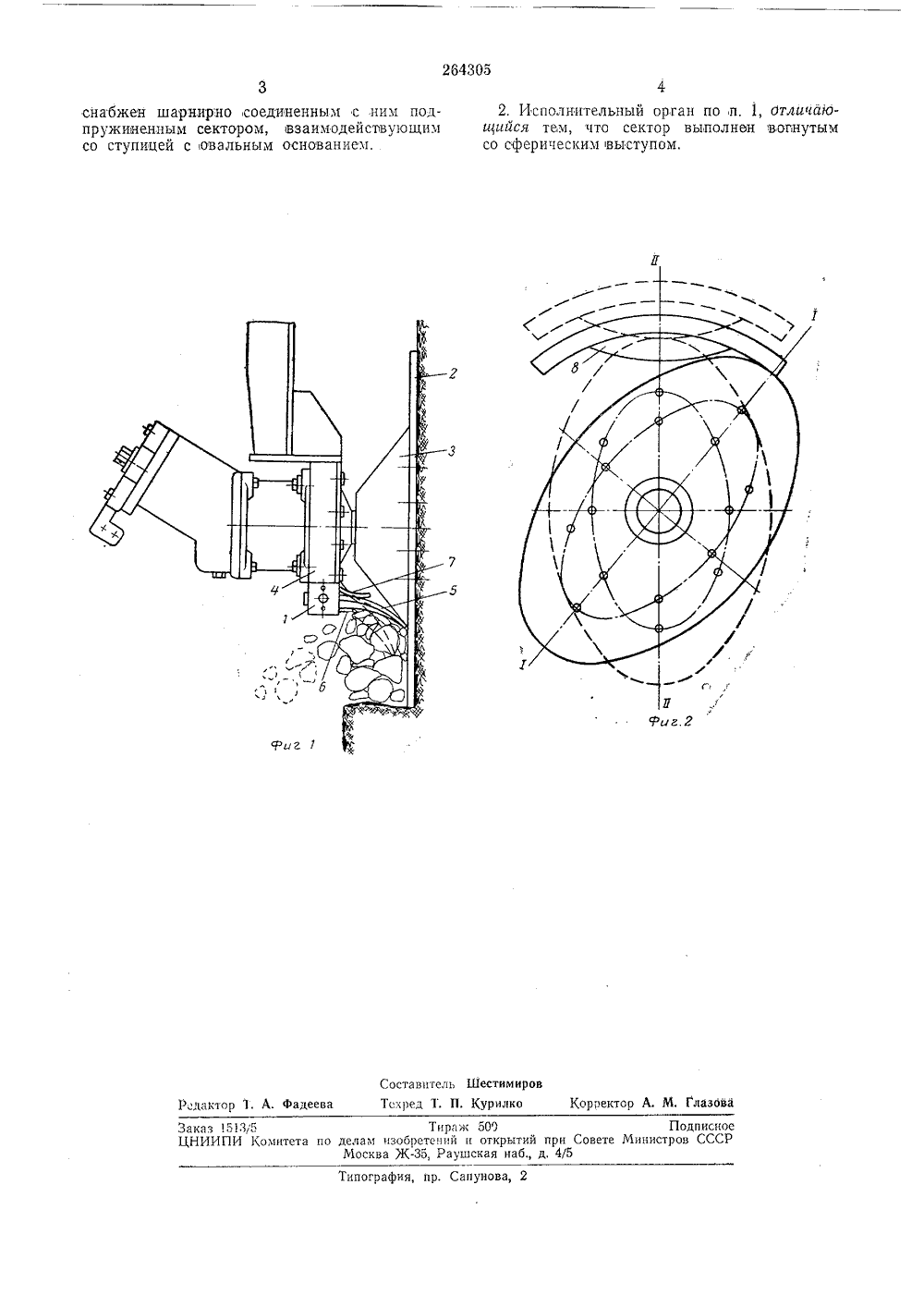

Союз Советских Социалистических РеспубликЗависимое от авт, свидетельства ЛЪ аявлено 12.т/111.1968 ( 1261909/22-3) Кл. 5 Ь, 27/24 191, 3/04исоединением заявки 1 ПК Е 21 с 27/2 Е 01 3/04ДК 622.232.72 (088,8) иоритет итет по дел крытийистров зобретений и при Совете М СССРОпубликовано 03.111,19 юллетенг М 0 я 18.И.1970 та опубликования опис ИСПОЛНИТЕЛЬ ОРГАН ГОРНОГО КОМБАЙ мет изобре ения рного комбаина,тупицей и кронс целью повынпя, кронштейн Известны,исполнительные органы горных комбайноввключающие привод, диск со ступицей и кронштейн.Предлагаемый исполнительный орган отличается тем, что кронштейн снабжен шар нерио соединенным с ним подпружиненным сектором, взаимодействующим со ступицей с овальным основанием, При этом сектор выполнен вогнутым со сферическим выступом.Такое выполнение исполнительного органа 1 повышает эффективность разрушения.На фиг. 1 изображен предлагаемый исполнительный орган; на фиг. 2 - кинематическая схема исполнительного органа,15Исполнительный орган включает кронштейн 1 и алмазный диск 2, со ступицей 8. Ступица представляет собой усеченный конус с овальным основанием, Внутри кронштейна размещен привод 4, вращающий алмазный диск со 2 ступицей, Кронштейн снабжен шарнирно,соединенным с ним сектором 5. Сектор взаимодействует с конической поверхностью ступицы. Снизу он поджат пружиной 6, а сверху - силовой пружиной 7, 2Очистка от продуктов разрушения зоны работы диска осуществляется следующим об. разом. При включении двигателя алмазный дисквращаясь, подводится в зону резания. Положение 1 - 1 1 см. фиг. 2) соответствует 3 моменту входа в контакт сектора с поверхностью ступицы, а положение 11 - П характеризует импульсный удар в момент отбрасывания разрушенной породы, когда наиболее удаленная от оси вращения ступицы точка образующей корпуса находится в контакте с подвижным сектором. Перемещение подвижного сектора под действием сил давления со стороны отбитой массы породы, превышающпх жесткость силовой пружины, происходит в момент перехода с наиболее удаленной контактирующей точки конической поверхности ступицы на менее удаленную, Отбрасывание отбитых кусков породы осущесввляется под действием импульсного удара, возникающего в момепт перехода с,наиболее удаленной контактирующей точки конической поверхности ступицы на менее удаленную, Первоначальное исходное положение при отсутствии сил давления со стороны разрушенной породы подвижной сектор занимает под действием пружин 6 и 7. Для снижения сил трения в контакте подвижного сектора с вращающейся конической поверхностью ступицы подвижной сектор вьсполнен вогнутым со сферическим выступом 8. 1. Исполнительный орган го включающий, привод, диск со с штейн, отличстюшийся тем, что шения эффективности разруше264305 2, Исполнительный орган по п. 1, Отличаюи 1 ийся тем, что сектор выполнен вогнутым со сферическим выступом,г Составитель Шестимиров. Фадеева Тскред Т. П. Курилко Корректор А. М, Глазова Редактор 3 каз 1513;5 Тираж 509 НИИПИ Комитета по делам изобретений и отк Москва Ж, Раушскаяпография, пр. Сапунова, 2 снабжен шарнирно соединенным с ним подпружиненным сектором, взаимодействующим со ступицей с овальным основанием. Подписноетий при Совете Министров СССРб., д, 4/5
СмотретьЗаявка
1261909
А. Ф. Кичигин, Ю. А. Черкашин, Е. М. Бодров
МПК / Метки
МПК: E21C 25/04, E21C 27/24
Метки: 511аяdphabkp, институт, исаева, карагандинский, климов, политехнический, рн, с.н, худин
Опубликовано: 01.01.1970
Код ссылки
<a href="https://patents.su/2-264305-sn-rn-isaeva-yu-i-klimov-i-yu-l-khudin-karagandinskijj-politekhnicheskijj-institut-511ayadphabkp.html" target="_blank" rel="follow" title="База патентов СССР">С.н. р.н. исаева, ю. и. климов и ю. л. худин карагандинский политехнический институт, 511аяdphabkp-,</a>
Исполнительный орган горной машины
Номер патента: 1390353
Опубликовано: 23.04.1988
МПК: E21C 25/06
Метки: горной, исполнительный, орган
...8 кулачка 7, причем в качестве направляющих и опор для этих спиц служат радиальные пазы 10 в корпусе вала 1, Кулачки 7 жестко зафиксированы на оси 11, проходящей через приводной вал 12 горной машины, который через шлицы соединен со ступицей исполнительного органа.Причем кулачки 7 имеют контакт с внутренней поверхностью вала 1.40Устройство работает следующим образом.Разрушение горного массива исполнительным органом осуществляется резцами 5 при его вращении приводным валом 12. Во время выемки в зависимости от мощности прослоя, подлежащего раздельной отработке, изменяется диаметр исполнительного органа за счет радиального перемещения резцедержателей с резцами 5 и винтовых50 спиралей 6 на спицах 3 посредством поворота оси 11 и...
Исполнительный орган стволопроходческого комбайна
Номер патента: 1698445
Опубликовано: 15.12.1991
МПК: E21D 1/06
Метки: исполнительный, комбайна, орган, стволопроходческого
...23, а также для более направленного 19 пустотелыелапы 22 условноне.показаны. 20 движения органа в осевом направлении Пустотелые лапы 22 установлены с возмож- ствола (по оси 01),ностью их продольного перемещения по Перед работой по проходке ис олникронштейнам посредством съемных верх- тельный орган настраивается(монтируется) них 24 и нижних 25 силовых цилиндров, на определенный диаметр ствола, которому которые закреплены своими концами на 25 должны соответствовать и определенные ступице 18 и лапах 22 шарнирами 26 и 27, размеры режущих дисков 7 по диаметру и Силовые цилиндры 24 и 25 закреплены на определенное положение приводных блорежущихдисках 7 на время их настройки на ков 9 на траверсе 5, Положениеприводных диаметр, соответствующий...
Исполнительный орган погрузочной машины непрерывного действия
Номер патента: 590462
Опубликовано: 30.01.1978
Авторы: Журавлев, Кутлунин, Наместников, Переплетчиков, Першин, Савенко
МПК: E21F 13/00
Метки: действия, исполнительный, непрерывного, орган, погрузочной
...на фцг, 1; на фиг. 3 - разрезпо Б - Б на фиг. 2.Исполнительный орган содержит пплит,. (стол) 1, в которой размещенпривода 2, передающий через ше15 врац;ение ступице 4.Внутри ступицы 4 проходит торсионный вал5, нижний конец которого с помощью шлицевсоединен со ступицей 4, а верхний конец также с помощью шлццев - с диском 6, на кото 20 ром закреплена нагребающая лапа 7. Диск 6имеет кольцевые выступы 8 и впадины 9, которые входят в аналогичные впадины 10 цвыступы 11 ступицы 4. Для соединения диска6 со ступицей 4 на дцске выполнен вырез 12,25 в которыц входят кольцевые выступы 11 ступицы 4 ц при повороте диска 6 относительноступицея 4 на 90 зыступы 8 диска входят вовпадины 10 ступицы, обеспечивая возможность поворота диска 6 относительно...
Шнековый исполнительный орган угледобывающих машин
Номер патента: 878925
Опубликовано: 07.11.1981
Авторы: Глущенко, Кузьмич, Шевцов
МПК: E21C 25/04
Метки: исполнительный, машин, орган, угледобывающих, шнековый
...спирали Т.1 сомстрия шнскового исполнительного органа (фиг. 1, 2) характеризуется следующим уравнением координат винтовой ли 1l =- НяпК (1)где 2 осевая координата точек винтовойлинии переменной крутизны;- угловая координата точек винтовой линии;Т - - шаг винта (шнека);Н - амплитуда циклических отклоне.нии витка От Винтовои линии постоянной крутизны;К - частота циклических отклоненийвитка от винтовой линии постоянной кру тизны,В том случае, если амплитуда отклонений Н = О, получаем обычное соотношениеГ2(2),относящееся к известным шнекам с винтовыми линиями постоянной крутизны навив 1 и.На фнг. 3 поясняется действис погрузкивинтовой поверхностью нового шнека всравнении с погрузкой известного шнека,имеющих одинаковый шаг навивки спирали....
Шнековый исполнительный орган
Номер патента: 1093805
Опубликовано: 23.05.1984
Авторы: Альшиц, Бойко, Лебедев, Малеев, Масович, Нечепаев, Самсонов, Семенченко, Старичнев, Хорин, Шевцов
МПК: E21C 25/04
Метки: исполнительный, орган, шнековый
...3 с установленными в них резцами 4, Шнек смонтирован и выходном валу поворотного редуктора 5 Корпус комбайна 6 расположенс забойной стороны конвейера 7.Участок 8 лопасти 2 длиной 1 установлен к образующей ступицы 1 диаметром дпод углом с, равным углу трения материала о лопасть.Длина участка лопасти определяется поформуле 1 соясГ где- длина участка лопасти, м;Ю - диаметр ступицы, м;угол трения материала о лопасть, град;5 % - отношение длины окружностик ее диаметру.Погрузочная способность определяетсямаксимально возможным рабочим объемом9 от разгрузочного торца шнека до участка 8 лопасти 2.10Шнековый исполнительный орган работает следующим образом.При вращении шнекового исполнительного органа с угловой скоростью м резцы 154 отделяют...
