Испытания канатов на статическую усталость
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 257110
Авторы: Гершкарон, Жариков, Центральный
Текст

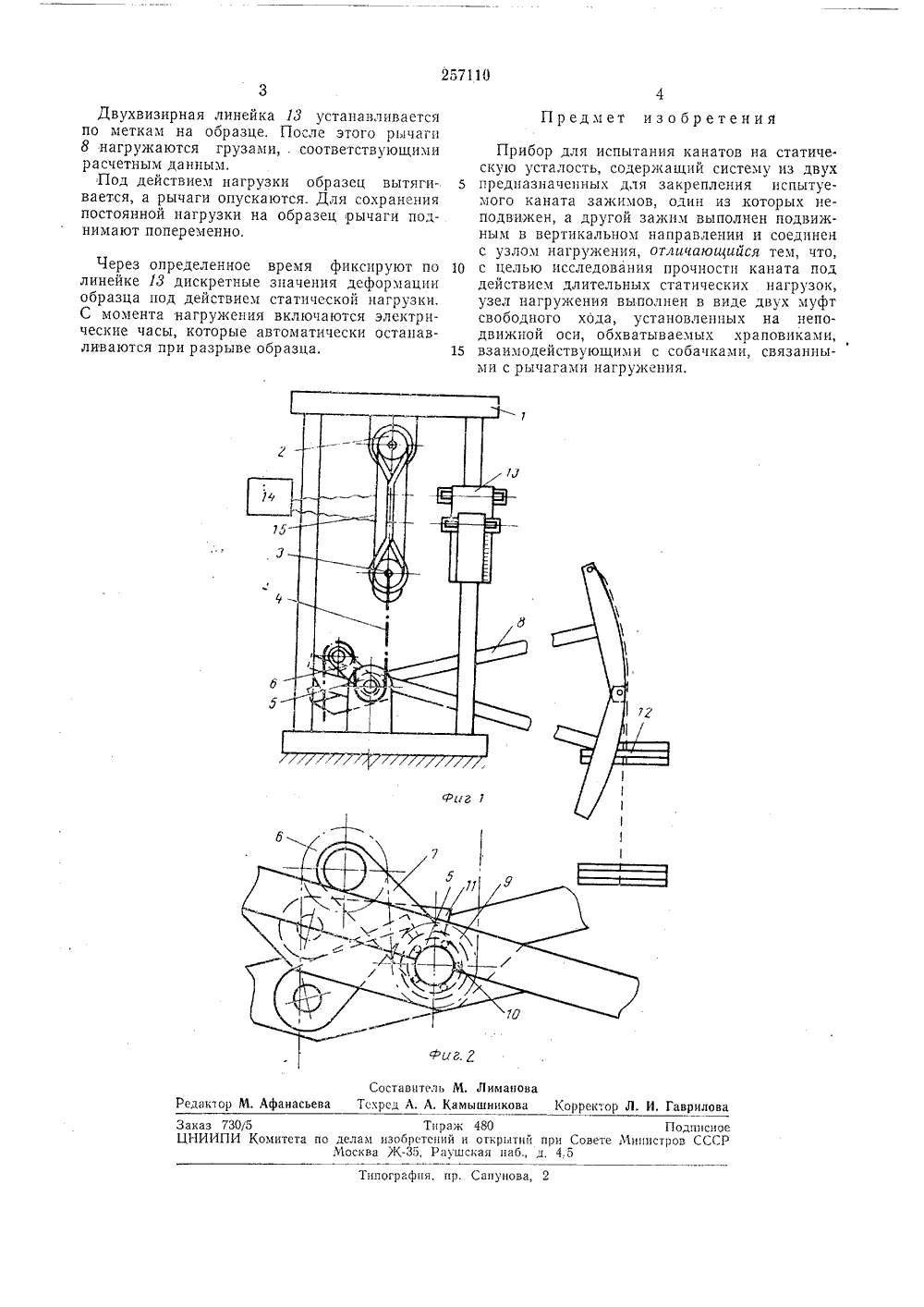

Союз Советских Социалистических Республик( 1209937/288.Х 1.1 аявле тненисм заявкиприсо Ст 01 Хомитет по делам зобретений и открытии при Совете Министров СССР. Бюллетень3 а опубликования описания 10,11.197 Авторы зобрете В, В. Жариков и Т. А, Гершкар Заявитель Центральный научно-исследовательский институт промышленности лубяных волоконПЫТАИИЯ КАНАТОВ ИАКУ 1 О УСТАЛОСТЬ м образок я в зажимах 2 ри этом собачхраповиками 9т положении. ната закрепляе 8 поднимаются,в зацепление рычаги в верхиОоразец ки 3. Рычаги ки 11 входят 0 и фиксируют Изобретение относится к исследованию свойств текстильных материалов и предназначено для оценки эксплуатационных свойств канатов,Известен прибор для испытания канатов на статическую усталость, содержащий систему из двух зажимов для закрепления испытуемого образца. Один зажим неподвижен, а другой выполнен подвижным в вертикальном направлении и соединен с узлом нагружения, В этом приборе использована схема прямого нагружения образца, что имет ограниченные возможности в отношении увеличения нагрузки,Предлагаемый прибор позволяет испытывать различные конструкции канатов, в том числе и из синтетических волокон при любых длительных статических нагрузках.Это достигается тем, что узел нагружения выполнен в виде двух муфт свободного хода, установленных на неподвижной осп и обхватываемых храповиками, взаимодействующими с собачками, которые связаны с рычагами нагружения.На фиг, 1 изображен прибор, общий вид; на фиг. 2 - узел нагружения.На раме 1 прибора укреплен неподвижный зажим 2 для закрепления испытуемого образца каната. Второй зажим 8 подвижен в вертикальном направлении и соединен цепью 4 2с узлом нагрукения. Цепь перекинута черездве звездочки 5 и 6. Звездочка 5 вращаетсяна неподвижной оси, а звездочка 6 - на подвижной, которая укреплена на серьге 7,посаженной на ось звездочки 5.Узел нагружения содержит два рычага 8нагружения, установленных на неподвижнойоси с двумя храповиками 9, обхватывающимидве муфты 10 свободного хода. Муфты уста 1 О новлены внутри храповиков на той же неподвижной оси. Храповики взаимодействуют ссобачками 11, укрепленными на рычагах 8.К рычагам подвижны грузы 12,15 На одной стойке рамы 1 укреплена двухвизирная нонииусная линейка И, визиры которой устанавливаются на расстоянии, соответствующем измеряемому участку каната.Фиксация времени разрыва каната под дей 2 О ствием статической нагрузки производится спомощью электрических часов 14, электрическая цепь которых замкнута разрываемымучастком 15 каната. 25 Прибор работает следую257110 Предмет изобретения Составитель М. Лимановаедак 1 ор М. Афанасьева Тскред А. А. Камышникова Корректор Л. И. Гаврилова Тираж 480 Подписное елам изобретений и открытий при Совете Министров СССР осква Ж, Раушская наб., д, 4,5 Заказ 730/5ЦНИИПИ Комитета ипография, пр. Сапунова, 2 Двухвизирная линейка 13 устанавливается по меткам на ооразце. После этого рычаги 8 нагружаются грузами, соответствующими расчетным данным,Под действием нагрузки образец вытягивается, а рычаги опускаются. Для сохранения постоянной нагрузки на образец рычаги поднимают попеременно,Через определенное время фиксируют по линейке 13 дискретные значения деформации образца под действием статической нагрузки. С момента нагружения включаются электрические часы, которые автоматически останавливаются при разрыве образца. Прибор для испытания канатов на статическую усталость, содержащий систему из двух 5 предназначенных для закрепления испытуемого каната зажимов, олин из которых неподвижен, а другой зажим выполнен подвижным в вертикальном направлении и соединен с узлом нагружения, отличающийся тем, что, 10 с целью исследования прочности каната поддействием длительных статических нагрузок, узел нагружения выполнен в виде двух муфт свободного хода, установленных на неподвижной оси, обхватываемых храповиками, 15 взаимодействующими с собачками, связанными с рычагами нагружения.
СмотретьЗаявка
1209937
В. В. Жариков, Т. А. Гершкарон, Центральный научно исследовательский институт промышленности луб ных волокон
МПК / Метки
МПК: G01N 3/10
Метки: испытания, канатов, статическую, усталость
Опубликовано: 01.01.1969
