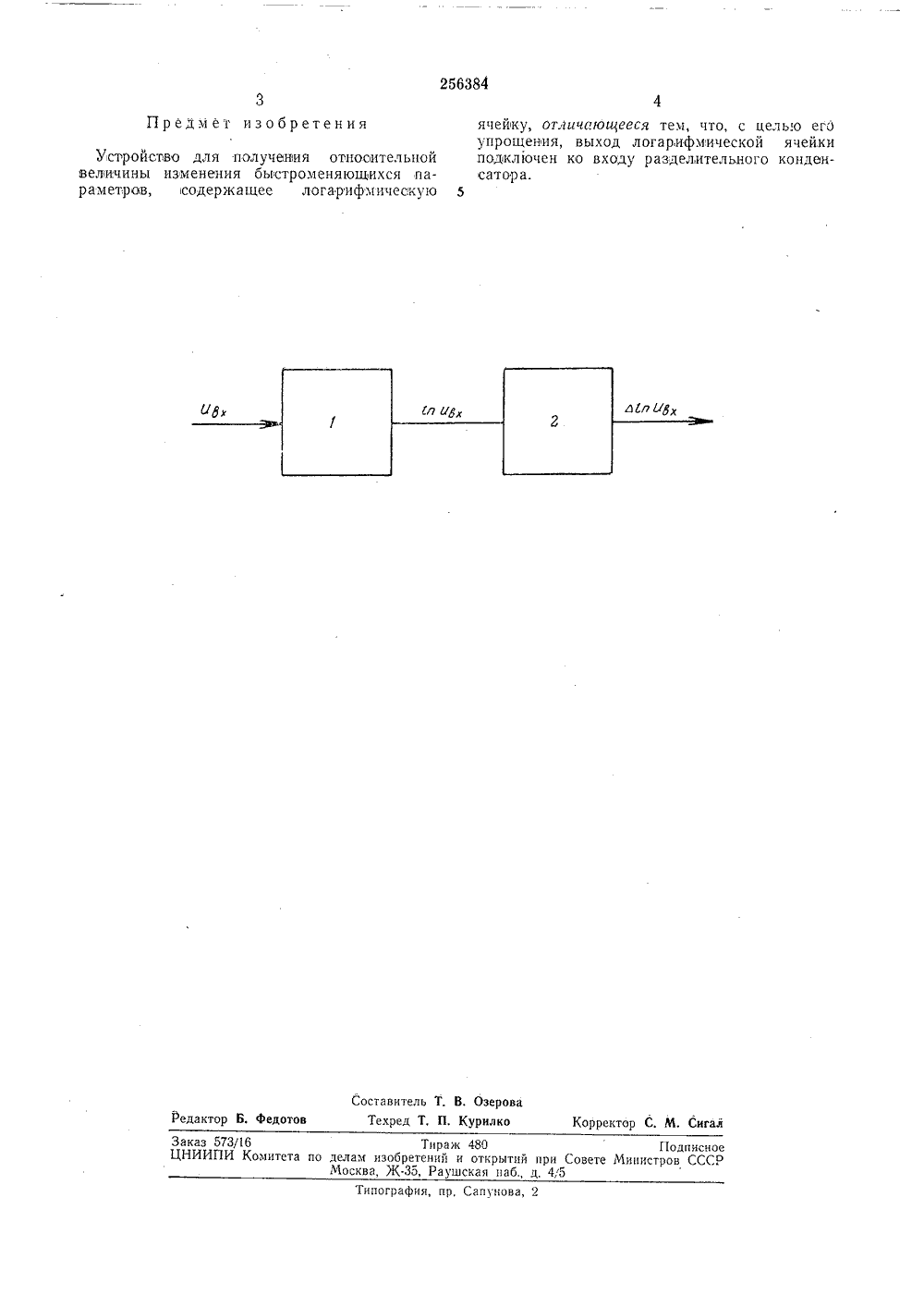

Устройство для получения относительной величины изменения быстроменяющихся параметров

Номер патента: 147113

Опубликовано: 01.01.1962

Автор: Луцкий

МПК: G08C 19/16, H03M 1/24

Метки: вала, величины, измеренной, код, отклонения, параметра, поворота, преобразователях, ранее, сигнализации, угла

...структуру. Крометого, с помошью этого устройства можно наблюдать отклонения параметра непосредственно в преобразователе. При этом устраняется возможность ложной сигнализации при небольших отклонениях - флюктуациях параметра в любой точке шкалы. Предмет изобретения Устройство для сигнализации отклонения параметра от ранее измеренной величины в преобразователях угла поворота вала в код, использующих маску с рефлексным кодом, от л и ч а ю ш е е с я тем, что, с целью упрощения устройства и устранения ложной сигнализации отклонения при флюктуациях параметра в любой точке шкалы, применена логическая схема, состоящая из статического триггера и двух схем совпадения на его раздельных входах, которые соединены с рабочими элементами съема...

Номер патента: 268042

Опубликовано: 01.01.1970

Авторы: Кавалеров, Певзнер

МПК: G06J 3/00

Метки: двух, дискретного, параметров, представления, связанных, функционально

...образом.Датчики 1 и 2 преобразуют измеряемые параметры в соответствующие напряжения ( иСУ, которые через коммутатор аналоговых величин подают на преобразователь 5. С последнего коды отсчетов с 1 и (1 попадают через коммутатор кодовых величин на ячейкипамяти текущих отсчетов, т. е, регистры 8 и 9,Коммутаторы и схема управления их работой работают следующим образом.В исходном состоянии триггера 19 напряжение с его левого выхода держит аналоговыйключ 3 и через схему задержки 13 кодовыйключ 7 замкнутыми, а напряжение с его правого выхода держит аналоговый ключ 4 и через схему задержки 14 кодовый ключ 6 разомкнутыми. В момент прихода команды на отсчет с кван. тующего устройства (нуль-органа 21) через схему ИЛИ 18 поступает сигнал па...

Номер патента: 149898

Опубликовано: 01.01.1962

Авторы: Бернацкий, Великанов, Юдин

МПК: G01D 1/14

Метки: величины, времени, двух, действия, изменяющихся, параметров, произвольно, регистрации, сочетаний

...тока со строго фиксированными периодом и длительностью импульса.Выходы датчиков замеряемых параметров выполнены в виде по,движных контактов 5 и б (переключателей), которые взаимодействуют с неподвижными контактами электромагнитных счетчиков 7, набранных в табло,Число электромагнитных счетчиков импульсов времени соответствует числу исследуемых сочетаний изменяющихся параметров.Предлагаемое устройство может быть использовано, например, для исследования режимов работы автомобильного двигателя в эксплуатационных условиях, т. е. для регистрации сочетаний величин крутящего момента и обоготов двигателя в диапазонах их действия во время испытаний, При этом в качестве датчиков используются датчик крутящего момента, например датчик разрежения...

Номер патента: 141322

Опубликовано: 01.01.1961

Автор: Амлинский

МПК: G01D 5/347, G05B 1/01

Метки: величины, заданной, измерительным, измеряемого, параметра, поддержания, приборам, стрелочным, фотоэлектрическое

...падали световые потоки равной величины. Во всех других точках величины световых потоков, определяемые плотностями соотвегствуюших фотоизображений не равны друг другу,При равенстве световых потоков, попадающих на фотосопротивления 3 и 4 мост находится в равновесии, При отклонении стрелки прибора от заданного значения на фотосопротивления попадают разные по величине световые потоки, и равновесие мостовой измерительной схемы нарушается.При этом на выходе устройства появляется электрический сигнал, величина которого зависит от степени отклонения измеряемого параметра от заданного значения, а фаза - от направления отклонения стрелки от положения равновесия.В случае недопустимости утяжелять стрелку прибора фотосопротивлениями,...

Номер патента: 1656325

Опубликовано: 15.06.1991

Автор: Дубовский

МПК: G01D 21/00

Метки: величин, датчиков, инерционности, параметров, физических

...всем интервале Ь 1.Для определения искомых показателейинерционности т 1 и т 2 необходимо обеспе. ить идентичность физических условий окружающей среды для обоих исследуемых да.чиков, Для измерения может использова;.ься реальный нестационарный режим 5 зксплуатации датчиков, Тогда для любогомомента Времени этого рея;има справедлиОав. = уи)уИ =т) -:- - т,) . Ф) л /2=Г, " ,т (", 0) 1 аким соразоь 1, измерение выходныхси:.алов даков и их производных В двух ре.:.иа:, -ста Овившемся с постоянной с.;Оростью:".з енения входного воздейстВия :, В произвольно 4 нестаципнзрном, со ;.:Ветствус ем реальньм ус,ювиям приме- О 1а ч ка - пОЗВО;ле С пм О цьЮ Расчетных форм л), 9) и ,10) Определить парагчетры ,:ерционност;: постоя;Ные вре;.Вни) двух...
