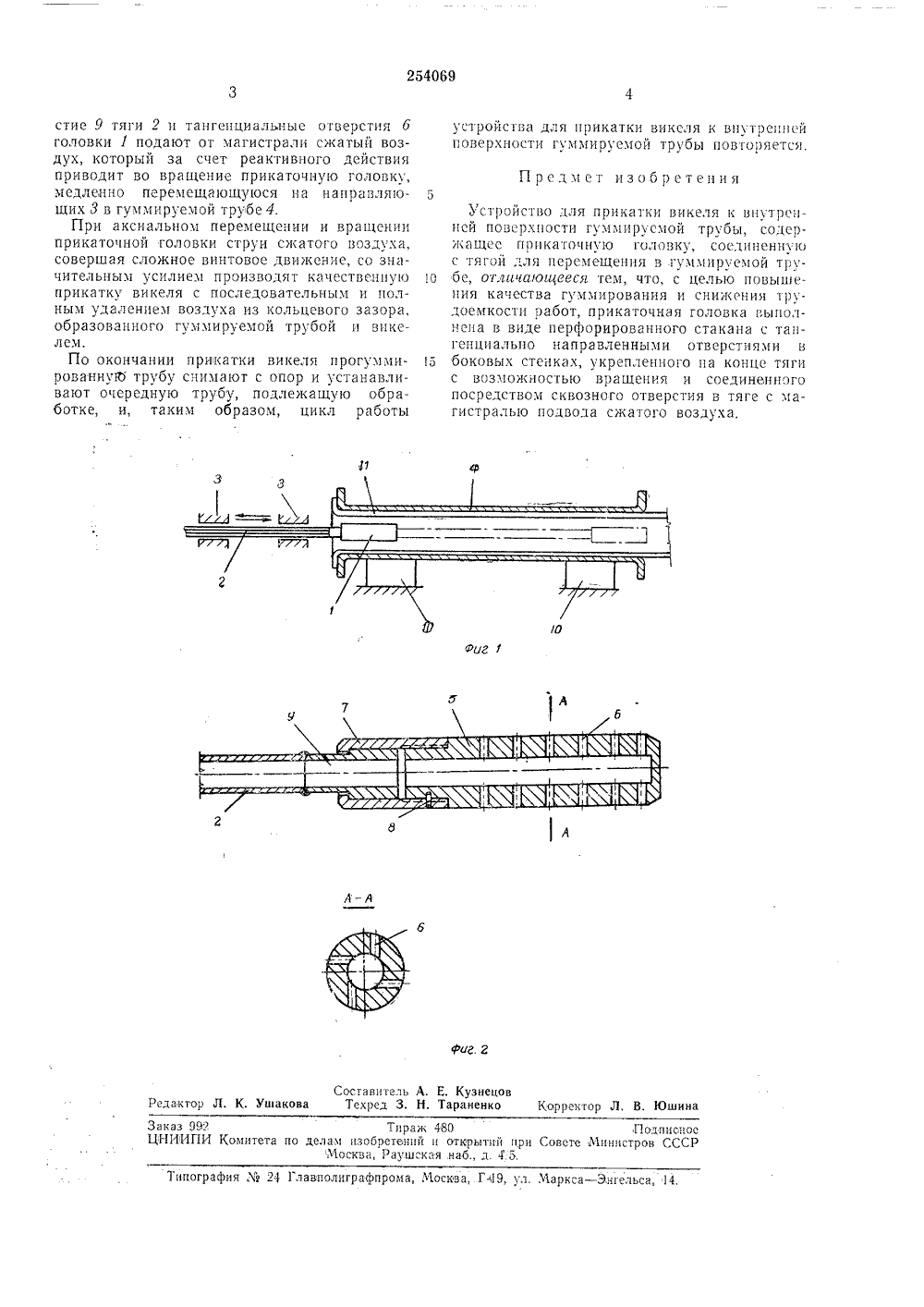

Союз Советских Социалистических РеспубликАВТОРСКОМУ СВИДИЕЯЬСТВУ свидетельствависимое от а Кл. 39 а, 9/10 аявлено 19.Х 11.1968 ( 1291365/23-5присоединением заявки-Комитет по деламзобретеиий и открытийпри Совете Мииистров МПК В 2 иоритет - убликован та опубли 7.Х.1969. Бюллетень31ания описания 5,1.1970 К 678.059:621 ,643 (088.8) Авторыизобретения В, А. Киреев и В. И. явител УСТРОЙСТВО ДЛЯ ПРИКАТКИ ВИКЕЛЯ НУТРЕННЕЙ ПОВЕРХНОСТИ ГУММИРУЕМОЙ ТРУ2 Известно устройство для прикатки викеля к внутренней поверхности гуммируемой трубы, содержащее прикаточную головку, соединенную с тягой для перемещения в гуммируемой трубе. В таком устройстве прикаточная головка выполнена, например, в виде упругого конусного снаряда, с большими усилиями протягиваемого в гуммируемой трубе, например, лебедкой, при этом не исключено смещение викеля и образование складок в процессе его прикатки к трубе, т, е. ухудшение качества гуммирования при повышенной трудоемкостиработ. Предлагаемое устроиство отливестного тем, что прикаточная гонепа в виде перфорированного стгенциально направленными отбоковых стенках, укрепленного нс возможностью вращения исквозным отверстием в тяге сподвода сжатого воздуха. Это устпечит повышение качества гуьснижение трудоемкости работ занения пневматической прикаточаксиально перемещаемой от привруемой трубе без приложенияусилий и с большой скоростьюструями сжатого воздуха, выходягенциально направленных отверссо значительным усилием качест чается от изловка выполакана с танверстиями в а конце тяги соединенного магистралью ройство обесмирования исчет применой головки, ода в гуммизн ачительныхвращаемой щего из тантий головки и венно прикатывающими никель, споследовательнымиполным удалением воздуха из кольцевого зазора, образованного гуммируемой трубой и викелем.На фиг. 1 изображено предлагаемое устрой ство в разрезе; на фиг. 2 - прикаточная головка, продольный и поперечный разрез,Устройство для прикатки викеля и внутренней поверхности гуммируемой трубы содержит прикаточную головку 1, соединенную с тягой 2 10 для вращения и аксиального перемещения наподвижных направляющих 3 в гуммируемой трубе 4.Прикаточная головка 1 выполнена в видеперфорированного стакана 5, с тангенциально 15 направленными отверстиями б в боковых стенках, укрепленного втулкой 7 и штифтом 8 на конце тяги 2 с возможностью вращения на подвижных направляющих 3 и соединенного сквозным отверстием 9 в тяге 2 с маги стралью подвода сжатого воздуха. В стаканеБ тангенциальные отверстия б выполнены по поперечным сечениям в несколько рядов.Гуммируемая труба 4 закрепляется на опорах 10, подготовленный к прикатке викель 11 вводят в гуммируемую трубу 4 с помощью приспособления, не показанного на чертежах.Прикаточную головку 1 с тягой 2 на подвижных направляющих 3 устанавливают, например, рядом с левой торцовой кромкой зо гуммируемой трубы 4, через сквозное отвер254069 Предмет изобретения Г 1 б Составитель А. Е. Кузнецовдактор Л. К. Ушакова Техред 3. Н. Тараненко Корректор Л, В, Юшина Заказ 99 Тираж 480 ПодпионоЦНИИПИ Комитета по делам изобретений и открытий ири Совете Министров СССРМосква, Раушская наб., д. 45. ипография ЛЪ 24 1 лавполиграфпрома, Москова, Г 19, ул. Маркса - Энгельса,стие 9 тяги 2 и тангенциальные отверстия б головки 1 подают от магистрали сжатый воздух, который за счет реактивного действия приводит во вращение прикаточну 1 о головку, медленно перемещающуюся на направляющих 3 в гуммируемой трубе 4.При аксиальном перемещении и вращении прикаточной головки струи сжатого воздуха, совершая сложное винтовое движение, со значительным усилием производят качественную прикатку викеля с последовательным и полным удалением воздуха из кольцевого зазора, образованного гуммируемой трубой и викелем.По окончании прикатки викеля прогуммированнуй трубу снимают с опор и устанавливают очередную трубу, подлежащую обработке, и, таким образом, цикл работы устройства для прикатки виксля к внутренней поверхности гуммируемой трубы повторяется. Устройство для прикаткп викеля к внутренней поверхности гуммирусмой трубы, содержащее прпкаточную головку, сосдпненну 1 о с тягой для перемещения в гуммируемой тру бе, от.гичаощееся тем, что, с целью повышения качества гуммирования и снижения трудоемкости работ, прикаточная головка выполнена в виде перфорированного стакана с тангенциально направленными отверстиями в 15 боковых стенках, укрепленного на конце тягис возможностью вращения и соединенного посредством сквозного отверстия в тяге с магистралью подвода сжатого воздуха,
