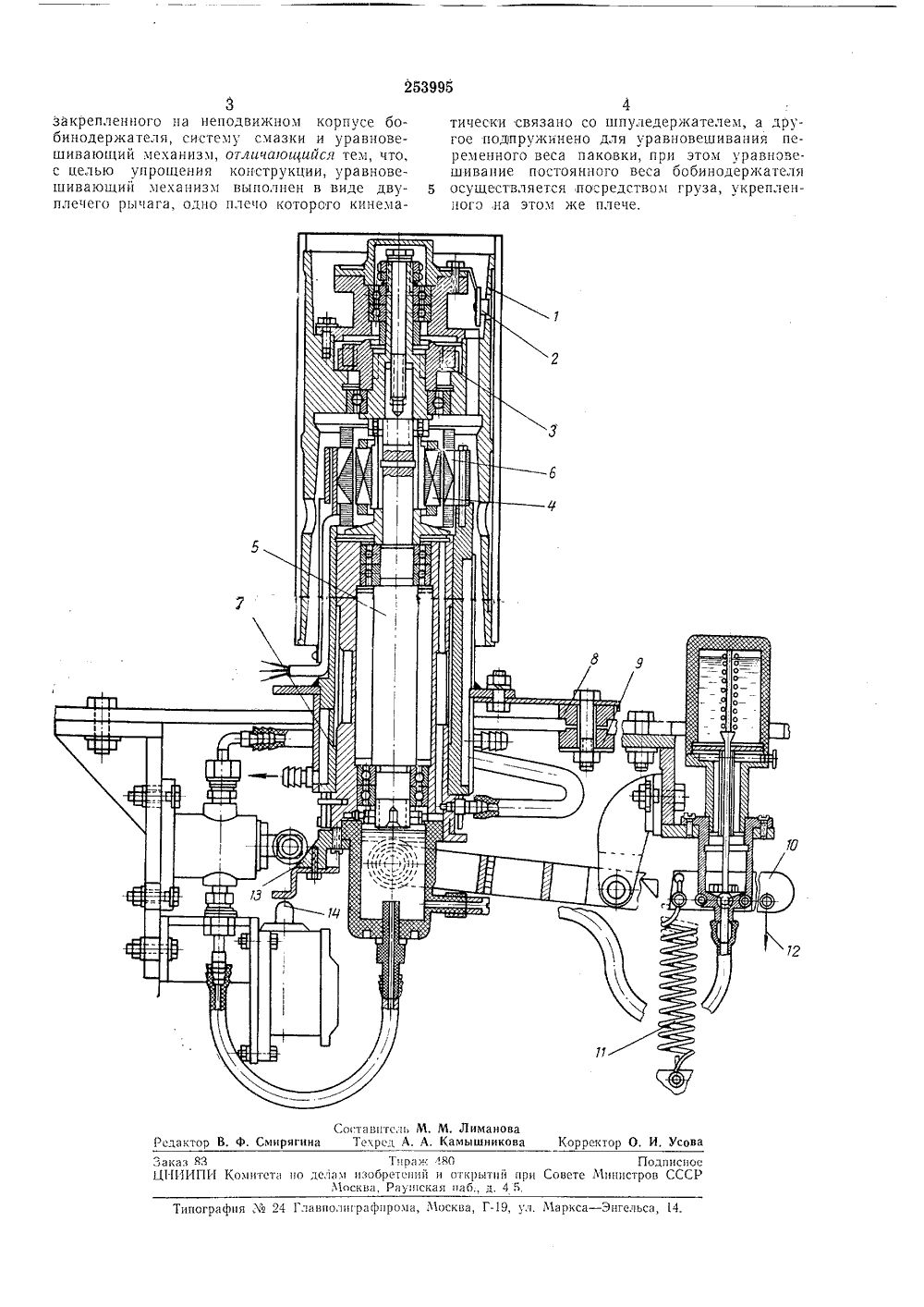

Бобинодержатель

Номер патента: 572758

Опубликовано: 15.09.1977

Авторы: Бибик, Марцинюк

МПК: G05B 11/14

Метки: вала, поворота, углом, электродвигателя

...трансформатора, а общая точка 18 обмоток управления электродвигателем подключена к другому входу второго дополнительного ключа 24.В исходном состоянии ключ 24 - закрыт, а ключ 21 - открыт, и так как сигнал на выходе элемента ИЛИ 11 отсутствует, усилитель 17 работает в линейном режиме, обеспечивая регулирование скорости электродвигателя 1. Режим ограничения формируется по переменному напряжению, пропорциональному углу поворота вала, которое с датчика 3 угла поступает на вход демодулятора 6,При выходном напряжении демодулятора 6, превышающем напряжение срабатывания пороговых элементов 7 и 8, срабатывает один из них и снимает сигнал запрета на срабатывание соответствующего триггера 9 или 10. После этого знак выходного напряжения триггера...

Номер патента: 708310

Опубликовано: 05.01.1980

Авторы: Крючок, Пысенок, Савченко

МПК: G05B 19/40

Метки: вала, положением, программного, электродвигателя

...с датчика 6 равна часготе, При атом аналоговое нвп 6ряжение на выходе дискриминатора 3 зависит от сдвига по фазе между сигналами, подаваемыми на его входы. Это напряжение через блок 4 так управляет электродвигателем 5, что фаза сигнала с датчика скорости следит за фазой сигнала нв входе дискриминатора 3, Такая рабога соответствует вхождению ввпа электродвигателя 5 в синхронный режим, однако фазовое положение вала относительно фазы частоты опорных импульсов 1 о 11 может быть произвольным, Дпя изменения фазового положения вала в устройстве ис- . пользуется метод дискретного изменения фазы, заключающийся в добавлении импульсов в последовательность импульсов частоты У , В результате чего фаза импульсов частоты внв входе...

Номер патента: 738079

Опубликовано: 30.05.1980

Авторы: Трахтенберг, Ханаев

МПК: H02P 5/06

Метки: вала, вращающегося, фазирования, электродвигателя

...положения задержанных импульсов больше сооветствующего фазовогорассогласования,На фиг.1 изображена Функциональ"ная схема синфазного электропривода,в котором реализуется предлагаемыйспособ; на Фиг, 2 - временные диаграммы его работы.Электропривод содержит генератор 1, устройство разделения двух последовательностей импульсов 2, логический блок 3, элемент задержки 4, фазовый дискриминатор 5, усилитель 6, Двигатель 7 и датчик 8 обратной связиРассмотрим реализацию предлагаемого способа в этом электроприводе,Генератор 1 подает опорные импульсы йц, элемент задержки 4 осуществляет временную задержку импульсов Г йа некоторое время С. Задержан- нйе импульсы Х и импульсы датчика 45оЙд поступают на входы фазового дискриминатора 5, Фазовый...

Номер патента: 743835

Опубликовано: 30.06.1980

Автор: Шакола

МПК: B23P 19/02

Метки: вала, вентиляторов, демонтажа, крыльчатки, монтажа, осевых, прессовых, соединений, типа, электродвигателя

...относительного вращения исвязана с видовым винтом 22, проходящимвнутри полого вала 19, при этом силовойвинт 22 имеет резьбовой захватный конец .для крепления на валу электродвигателя 5.Звездочка 21 связана со звездочками 8цепью 16,Устройство в процессе демонтажа присъеме крыльчатки работает следующим образом.К выдвинутому с рабочего места наопорах фланцевому корпусу 2 вентиляторакрепятся съемные кронштейны 1, несущиена себе гайки 7 винтового механизма созвездочками 8, с ввернутыми винтамиопорами 9 до соприкосновения с посадочной поверхностью кольцевой опоры крыльчатки 6. К ступице крыльчатки 6 крепится сменный механизм 10 дпя съема сручным электрическим приводом 14, Одевается бесконечная цепь 16 на звездочки8 и 15, При вкцочении...

Номер патента: 907512

Опубликовано: 23.02.1982

Авторы: Барабаш, Кириллова, Крючок, Павлович, Пысенок, Савченко

МПК: G05B 19/40

Метки: вала, положением, программного, электродвигателя

...в добавпении импульсов в поспедоватепьность импульсов частоты 1 ипи удапе нии импульсов из этой последовательности.В резупьтате этого фаза импульсов частоты 1 И на входе дискриминатора 6 изменяется дискретно на 360 И град. в одном из двух направпений в зависимости 1 о от знака рассогласования,Дискретность изменения фазы и частоты добавпения 1 (фазирования) выбираются такими, чтобы устройство не выходило из синхронизации по скорости и опредепяются экспериментапьно. Частота добавпения ипи удапения определяет время фазирования и зависит, в основном, от быстродействия эпектродвигатепя. Фор-,о мироватепь 19 управляющего сигнапа определяет знак фазового рассогпасования между импупьсами генератора 11 опорной частоты и импупьсами датчика...
