Способ изготовления сварных листовых конструкций

Номер патента: 252513

Авторы: Пилишенко, Раевский

ZIP архив

Текст

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Ооаа Ооеетскик Социалистических РеспубликЗависимое от авт, с тельства Кл. 21 т, 30/10 Заявлено 03.Х.1961268435/25-27) с присоединением заявкиМП ПриоритетОпубликовано 22.Х.1Дата опубликования Комитет по делам 1 аобротеиий и открыта пйи Соотс :"ииист;"ое СССР,791.75 (088.8 9. Бюллетень2 1 сания 24,11.197 Авторыизобретения Г. В, Раевский и И. С. Пилишенконститут электросварки им. Г. О. Патон аяви ОВЪХ СПОСОБ ИЗГОТОВЛЕНИЯ СВАРНЫХКОНСТРУКЦИ Й Изобретение относится к области изготовления сварных листовых конструкций, преимущественно цилиндрических резервуаров большой емкости для хранения нефтепродуктов.Известен способ изготовления сварных листовых конструкций из рулонной стали, прикотором полотнища сворачивают в рулон длятранспортировки, а при монтаже разворачивают, затем осуществляют сборку и сварку.Этот способ предусматривает борьбу с серно.видностью с помощью обрезки продольныхкром ок,При сворачивании полотнищ для цилиндричсскпх резервуаров не предъявляют высокихтребований к величине зазоров между слоями, так как полученная заготовка подлежитпоследующему разворачиванию, В связи сэтим нет надобности устранять серповидностьпутем обрезки кромок, Обрезка кромок ведетк значительным отходам металла, требует дополнительного приспособления для измельчения отрезаемых от полос кромок с цельюудобства вывоза, а также дополнительныерасходы на удаление этих отходов из цеха.Предлагаемый способ отличается от известных тем, что сборка и сварка полотнищ производится из серповидной рулонной стали,причем прямолинейность полос обеспечивается нанесением вдоль кромок гофров переменной вьи оть 1 На фиг. 1 показаны подлежащие сварке полосы с серповидностью; на фиг. 2 - схема изготовления полотнища из полос рулонной стали по предлагаемому способу.Очевидно, что собрать полосы 1 и 2 с серповидностью, не принимая специальных мер, невозможно.Достигается это устранением серповидности, для чего вводится дополнительная операция, заключающаяся в образовании нескольких гофров, располагающихся вдоль кромок полос. При образовании гофров ширина полос уменьшается, т, е. продольные кромки подтягиваются к середине полосы. Величина такой утяжки зависит от высоты гофра: чем больше высота, тем больше утяжка. Прямолинейность кромок полосы регулируется изменением высоты гофров. Для этого используют любое известное автоматическое устройство, включающее датчик изменения кривизны кромки, исполнительный механизм и другие устройства, обеспечивающие нужную высоту гофра, в зависимости от изменения серповидностп,Датчик измерения кривизны кромки может быть установлен в зазоре между кромками двух смежных полос и фактически реагирует на изменение величины и характера зазора. Это позволит автоматически реагировать на изменение серповидности рулонных полос. Кроме того, не потребуется разматывания по252513 9 и 2. Б Составитель Л, ЛапинаРедактор М. Афанасьева Техред Л, Я. Левина Корректор А. П. Васильева Заказ 201/13 Тираж 480 ПодписноЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССМосква Ж, Раушская наб., д. 4/5 Типогра пр, Сапунова,лос на большую длину с целью визуального определения закономерности серповидности.Полотнища из полос рулонной стали 1 и 2 изготовляются путем образования гофров 3 вдоль кромок полос, в результате чего обеспечивается прямолинейность их и сварка стыка 4, причем гофры 3 имеют переменную высоту Ь, зависящую от величины серповидности полос. Предлагаемый способ исключает отходы металла, повышает жесткость и устойчивость конструкций в связи с нанесением на стенки гофров, в результате чего повышается надежность. Гофры не затрудняют процессы сворачивания и разворачивания в связи с достаточным диаметром сворачивания. 4Данный способ может быть использованпри изготовленйи большинства крупногабаритных цилиндрических конструкций, а также судостроительных конструкций и др.5Предмет изобретенияСпособ изготовления сварных листовых конструкций, преимущественно цилиндрических резервуаров, при котором сваренное из рулон ной стали полечнище сворачивают в рулондля транспортировки, а при монтаже разворачивают, затем осуществляют сборку и сварку, отличающийся тем, что, с целью устранения серповидности свариваемых кромок, перед 15 сборкой резервуара вдоль полотнища продольных кромок образуют один или несколько гофров переменной высоты.

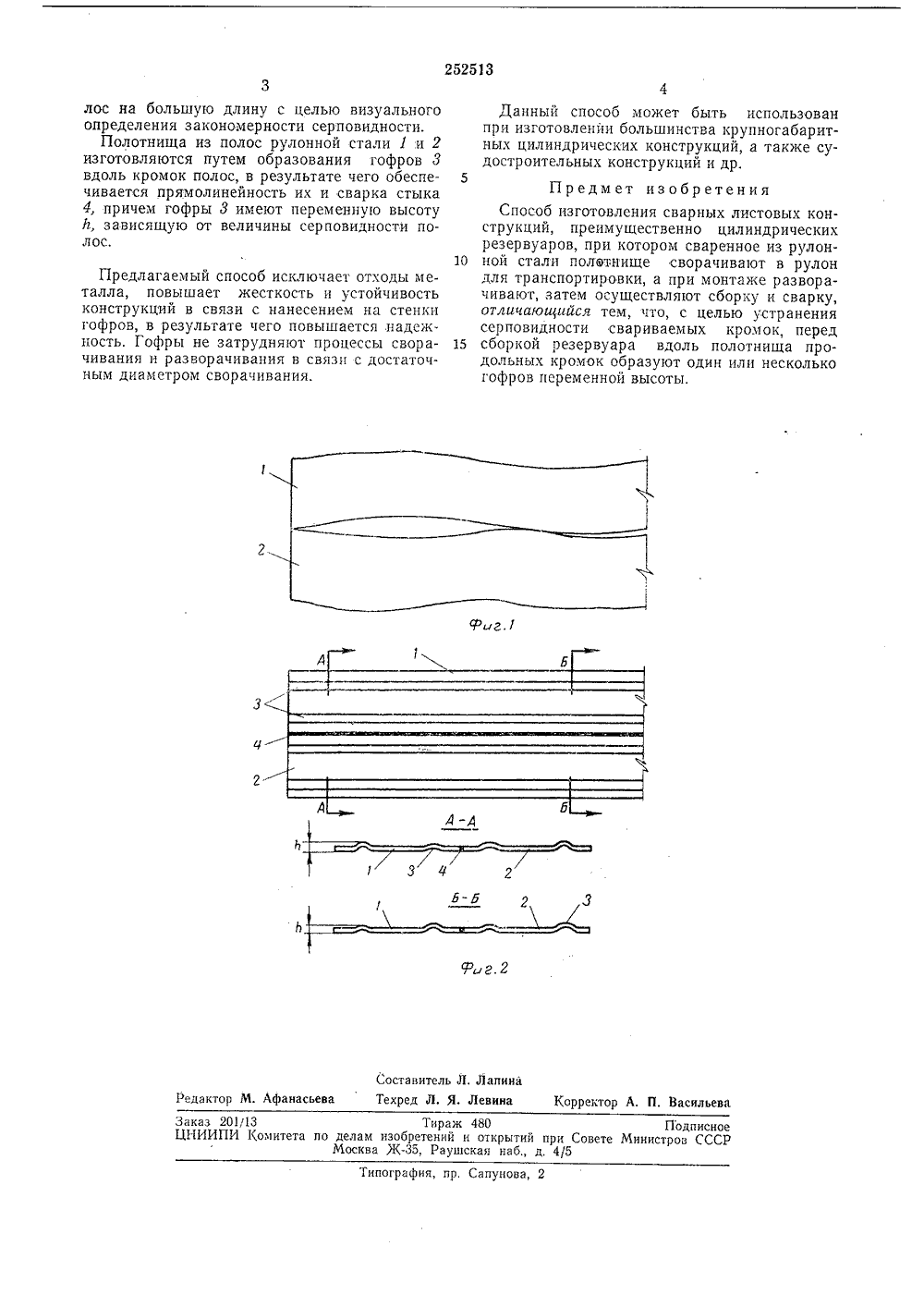

Смотреть

Заявка

1268435

Г. В. Раевский, И. С. Пилишенко Институт электросварки Е. О. Патона

МПК / Метки

МПК: B23K 33/00

Метки: конструкций, листовых, сварных

Опубликовано: 01.01.1969
