Способ формирования многоцветного электрографического изображения

Номер патента: 244100

Авторы: Миколайтис, Сувейздис

ZIP архив

Текст

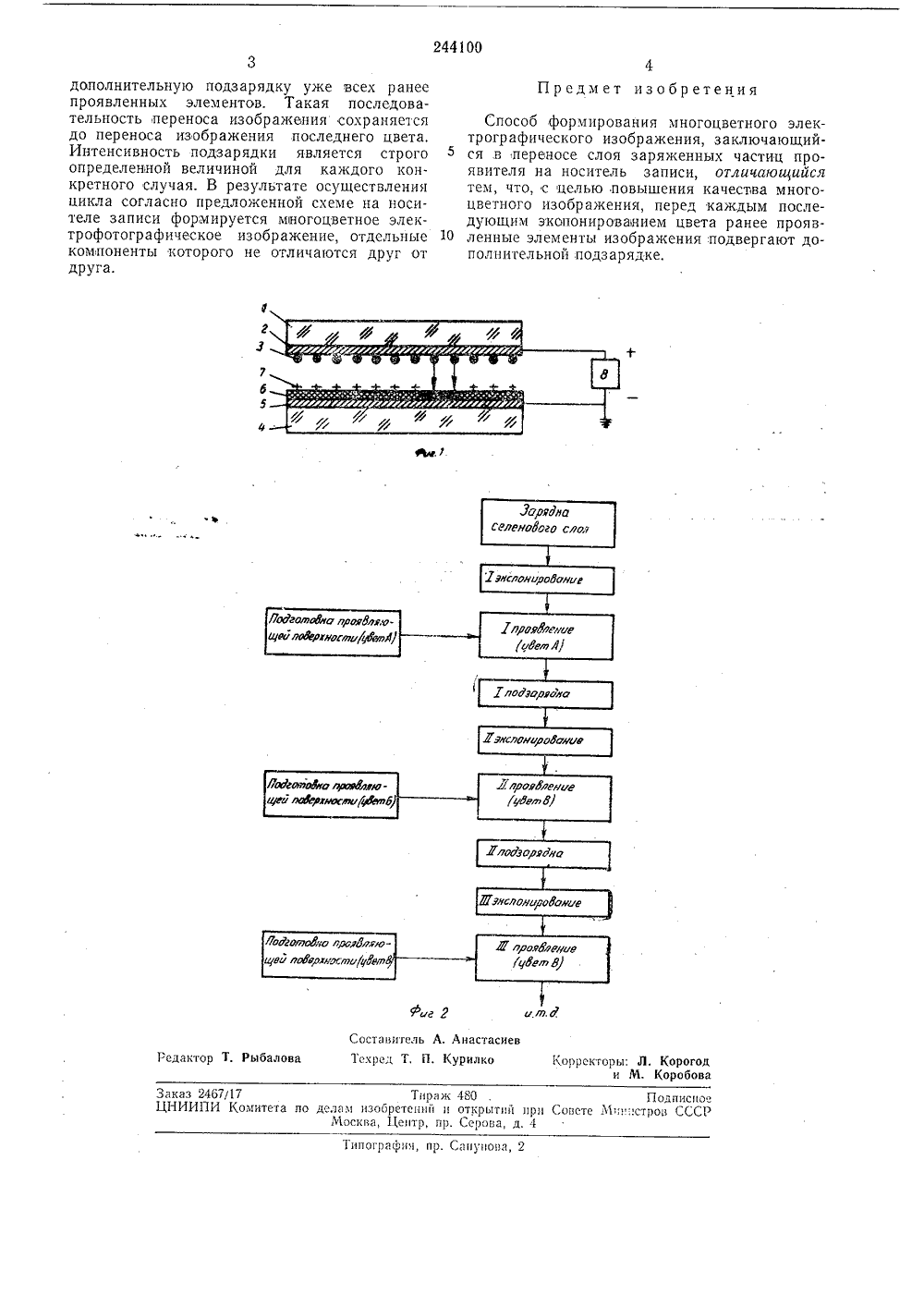

2441 ОО ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУСоюз Соввтскиз Социалистическиа РеспубликЗависимое от авт. свидетельстваЗаявлено 27.Х 1.1965 ( 1047849128-12)с присоединением заявкиПриоритетОпубликовано 14,Н,1969, Бюллетень17Дата опубликования описания 21,Х.19 б 9 Кл, 57 е, 13/00 МПК О 03 дУДК 772,932 (088.8) Комитет по делам изобретений и открытий при Совете Министров СССР, . зййНаучно-исследовательский институт электрографи Заявитель СПОСОБ ФОРМИРОВАНИЯ МНОГОЦВЕТНОГО ЭЛЕКТРОГРАФИЧЕСКОГО ИЗОБРАЖЕНИЯ1Известно два способа формирования многоцветного изображения: методом многократного переноса изображения каждого цвета на носитель записи и методом проявления многоцветного изображения непосредственно на носителе записи.По предложенному способу формирования электрографического изображения, перед каждым последующим экспонированием цвега ранее проявленные элементы изображения подвергают дополнительной подзарядке.Благодаря этому повышается качество многоцветного изображения.На фиг. 1 приведена схема формирования изображения; на фиг. 2 - схема последовательности процесса формирования многоцветного электрографического изображения.Предлагаемый способ формирования многоцветного электрографического изображения основан на проявлении методом переноса заряженных частиц с электропроводящей поверхности на поверхность носителя записи со скрытым электростатическим изображением, Проявляющую пластину 1, имеющую электро- проводящий слой 2, предварительно покрывают ровным слоем З,проявляющего порошка. Слой порошка напыляют в специальном устройстве с использованием электрического поля осаждения, что позволяет получить слой однозначно заряженных частиц проявителя. Пластину 1 устанавливают на определенном расстоянии от носителя записи - селеновой пластины, состоящей из основы 4, электропроводящето слоя 5 и слоя б селена.5 На селеновой пластине формируется пред.варительно скрытое электростатическое изображение 7, При помощи внешнего источника напряжения 8 создается электростатическое поле, под действием которого слой 3 пе реносится на поверхность селена в тех участках, где его поверхностный заряд был нейтрализован в результате экспонирования. Таким образом, на селеновом слое б проявляется позитивное изображение, а на пластине 1 - ос тается негативное изобр ажение,Предлагаемый способ формирования многоцветного изображения осуществляют в следующей последовательности. Для каждого цвета подготавливают отдельную проявляю щую пластину, на которую напыляют слой заряженных частиц, Затем этот слой с,первой проявляющейся пластины переносится на носитель записи со скрытым электростатическим изображением и это изображение прояв ляется. В дальнейшем перед последующимэкспонированием носитель записи с ранее проявленными элементами изображения подвергают дополнительной подзарядке. Далее экспонируется второе изображение другого цвета ЗО и проявляется, после чего также производят1-с 17 Тираж 480 Подписное (омитета по делали изобретений и открытий при Совете Мпппстров СССР Москва, Центр, пр. Серова, д. 4 Заказ 2 ЦНИИП ипография, пр. Сапунова,дополнительную подзарядку уже всех ранее проявленных элементов. Такая последовательность переноса изображения сохраняется до переноса изображения последнего цвета, Интенсивность подзарядки является строго определенной величиной для каждого конкретного случая. В результате осуществления цикла согласно предложенной схеме на носителе записи формируется многоцветное электрофотографическое изображение, отдельные компоненты которого не отличаются друг от друга. Способ формирования многоцветного электрографического изображения, заключающийся в переносе слоя заряженных частиц проявителя на носитель записи, отличающийся тем, что, с целью повышения качества многоцветного изображения, перед каждым последующим экопонированием цвета ранее прояв ленные элементы изображения подвергают дополнительной,подзарядке.

Смотреть

Заявка

1047849

В. А. Миколайтис, Э. М. Сувейздис Научно исследовательский институт электрографии

МПК / Метки

МПК: G03G 13/01

Метки: изображения, многоцветного, формирования, электрографического

Опубликовано: 01.01.1969
