Й сумматор разнополярных импульсов

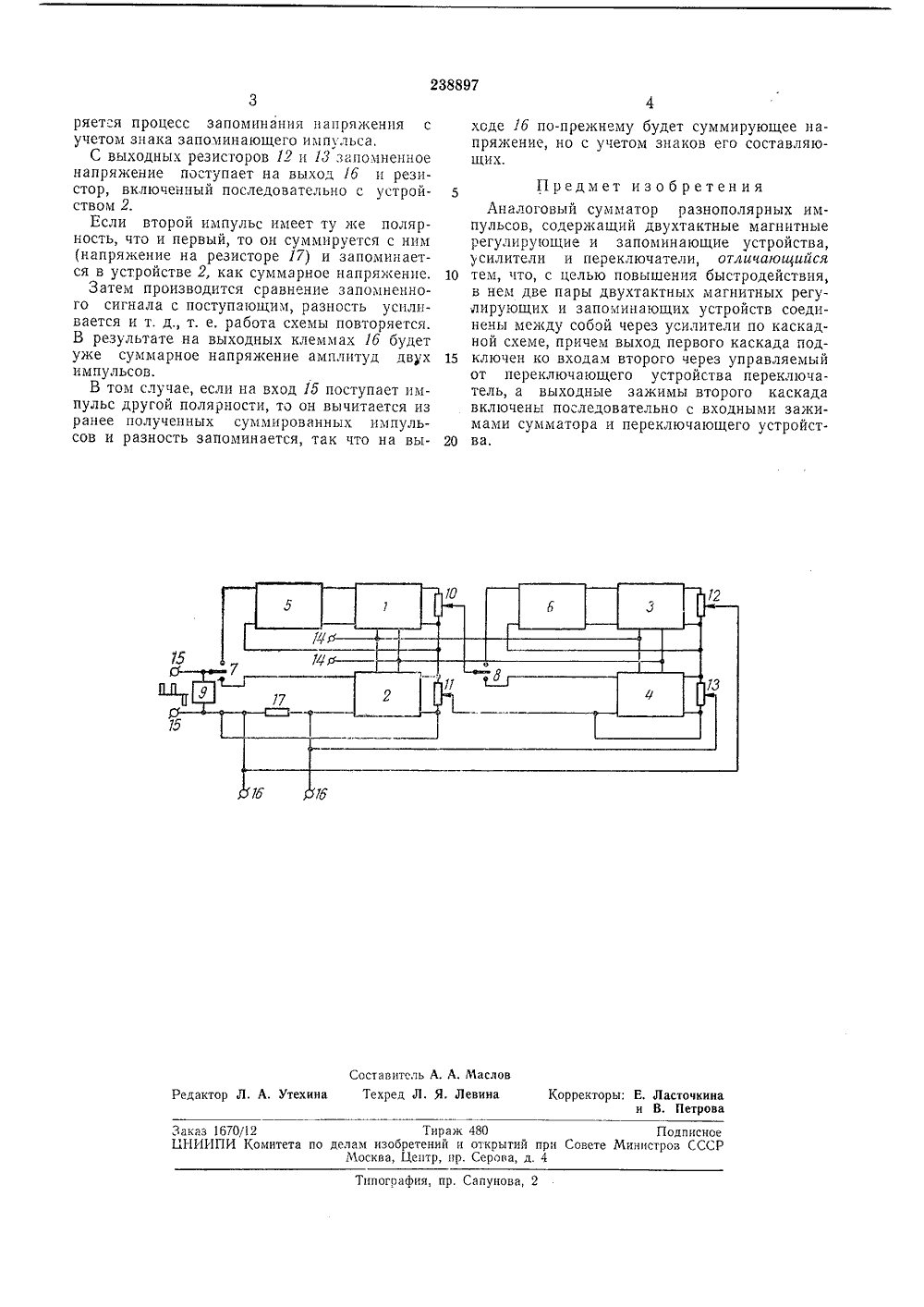

ОПИСАН И ЕИЗОБРЕТЕНИЯК АВа ОРСКОМУ СВИДЕТЕЛЬСТВУ йюа Сбеатеннх Социалистических РеспубликЗависимое от авт. свидетельства М Заявлено 28 А,1967 ( 1170143,:18-24) 14 соединением заявкиМП 1 О 06 дУДК 681.335.4 (088.8) Приоритет Комитет по делам иаобретений и открыти при Совете Министров СССРлетень10 о 10.111.19 Опублик Дата опубликования описания 22 Х 11,1969 Авторыизобретени Б. В, Болотов, В, А. Бояр и А. Е. Дорог витель АНАЛОГОВЫЙ СУММАТОР РАЗНОПОЛЯРНЬ 1 Х УЛЬ блаПредложенное устроиство относится к о сти вычислительной техники.Известны аналоговые сумматоры разнополярных импульсов, содержащие двухтактные магнитные регулирующие и запоминающие устройства, усилители и переключатели.Недостатком известных аналоговых магнитных суммирующих устройств является малое быстродействие,Предложенное устройство отличается от известных тем, что в нем две пары двухтактных магнитных регулирующих и запоминающих устройств соединены между собой через усилители по каскадной схеме, причем выход первого каскада подключен ко входам второго через управляемый от переключающего устройства переключатель, а выходные зажимы второго каскада включены последовательно с входными зажимами сумматора и переключающего устройства. Это повышает быстродействие устройства.На чертеже приведена схема сумматора.Сумматор содержит четыре идентичных двухтактных магнитных аналоговых регулирующих и запоминающих устройства 1 - 4, два усилителя б и б и переключатели 7 и 8, управляемые программным устройством 9.Устройство работает следующим образом.В исходном положении ча выходах устройств 1 - 4 (резисторы 10 - 13) напряжения равны нулю, Это обеспечивается подачей соотьетстзующего импульса на клеммы 14. Прцпоступлении первого суммирующего импульсалюбой полярности на клеммы 15 переключа 5 тель 7 с помощью устройства 9 переводитсяиз нейтрального положения в нижнее. Приэтом суммируемый импульс запоминается, ина выходе устройства 2 появляется соответствующее запомненное напряжение. Для сведс 10 нця погрешности запоминания до минимальноц величины переключатель 7 устройством 9переводится в верхнее положение, ц разностьнапряжений входного и выходного сигналовпоступает на усилитель б ц затем после усц 15 ленця на устройство 1.Чтобы сравнение напряжения входного цмгульса ц выходного напряжения двухгактиогомагнитного регулирующего запоминающегоустройства происходило за короткие проме 20 жутки времени, переключатели 7 и 8 должныбыть электронными,Запомненное напряжение с выходных резисторов 10 ц 11 устройств 1 ц 2 через переключатель 8, который после первого такта запо 25 мцнанця переводится цз нейтрального положения в нижнее, поступает на устройство 4,выходное напряжечце которого сравнивается снапряжением, поступающим с устройств 1 ц 2,а разность напряжений усиливается усилите 30 лем б ц подается на устройство 8, т. е. повтоРедактор Л, А. Утехина Заказ 1670/12 Тираж 480 Подписное ЫНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Центр, пр, Серова, д. 4Типогоафия, пр, Сапунова, 2 ряется процесс запоминания напряжения с учетом знака запоминающего импульса.С выходных резисторов 12 и 13 запомненное напряжение поступает на выход 1 б и резистор, включенный последовательно с устройством 2,Если второй импульс имеет ту же полярность, что и первый, то он суммируется с ним (напряжение на резисторе 17) и запоминается в устройстве 2, как суммарное напряжение,Затем производится сравнение запомненного сигнала с поступающим, разность усиливается и т. д т. е. работа схемы повторяется. В результате на выходных клеммах 1 б будет уже суммарное напряжение амплитуд двух импульсов.В том случае, если на вход 15 поступает нмпульс другой полярности, то он вычитается из ранее полученных суммированных импульсов и разность запоминается, так что на выходе б по-прежнему будет суммирующее напряжение, но с учетом знаков его составляющих. Предмет изобретенияАналоговый сумматор разнополярных импульсов, содержащий двухтактные магнитные регулирующие и запоминающие устройства, усилители и переключатели, отличающийся 10 тем, что, с целью повышения быстродействия,в нем две пары двухтактных магнитных регулирующих и запоминающих устройств соединены между собой через усилители по каскадной схеме, причем выход первого каскада под ключен ко входам второго через управляемыйот переключающего устройства переключатель, а выходные зажимы второго каскада включены последовательно с входными зажимами сумматора и переключающего устройст ва.
