Номер патента: 236413
Текст

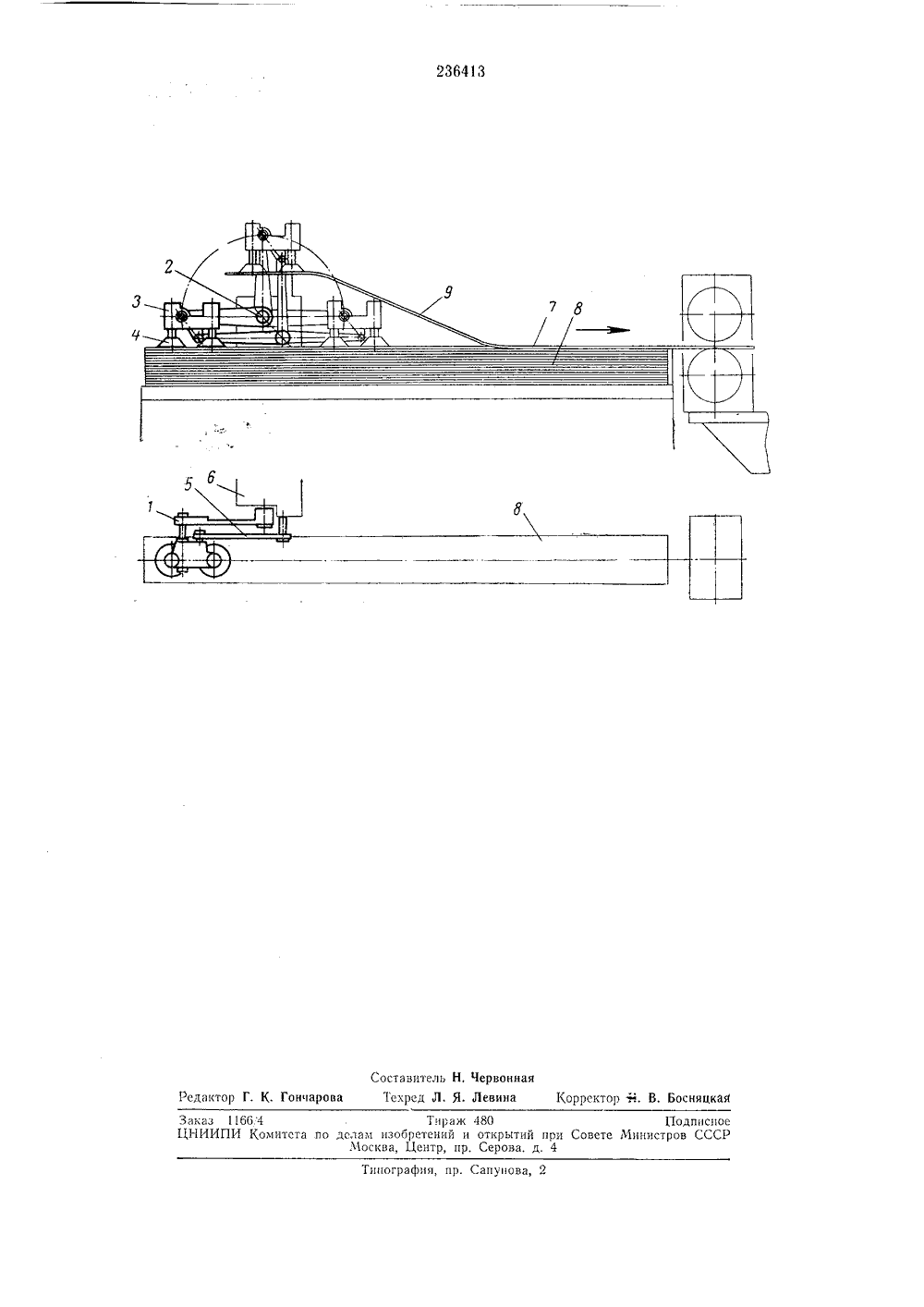

ОПИСАНИИ 236413 Согст Ссеатсних Социалистичесних РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ впсимое от авт. свидетельства М 7 с, 18 Заявлено 30.1 Х.19671190922/25-27 присоединением заявки ПК В 21 т 1 Комитет по делам иаобретений и открытий. М. Либерм ронежское специальное конструкторское бюро механических и гидравлических прессов аявител ТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОЙ ПОДАЧИ ПОЛ К ВАЛКОВОМУ МЕХАНИЗМУторой ри эт от ст сколь ычага присо обрати следу и мо улиру торин, центром ко ного механизма, П лосы 7 отрывается нец 9 этой полосы ленни поворота р следнего на 180 рычаг совершает танавливаются наВеличину подач ких пределах, рег жателя на рычаге является,вал приводом конец верхней поопы 8 и свободный козит по стопе в направПосле поворота пасы отпускают полосу, ый ход и присосы усющей полосе.жно изменять в широя положение оси,дердаю сам Изобретение относится к области холодной обработками металлов давлением.Известно устройство для автохгатической подачи полос к валковому механизму, содержащее захват и смонтированный на станине механизм его привода,Описываемое устройство отличается от известного тем, что, с целью упрощения конструкции и повышения производительности, механизм привода выполнен в виде приводного вала с закрепленным на нем одним концом рычагом, связанным другим концом с захватом, соединенным посредством тяги со станиной.На фиг. 1 и 2 изображено предлагаемое устройство в двух проекциях,Устройство содержит подающий рычаг 1, укрепленный на конце вала 2 приводного механизма, держатель 3 с присосами (захватами) 4 и тягу 5, связанную одним, концом с держателем, а другим - со станиной б.При включении приводного механизма пощий рычаг вместе с держателем и присои начинает двигаться по круговой траекПредмет ния15 Устройство для автовгатической подачи по.лос к валковоагу механизму, содержащее захват и смонтированный на станине механизм его привода, от,гичающееся тем, что, с целью упрощения конструкции и повышения произ водительности, агеханизхг пргввода,выполненв виде,приводного вала с закрепленным на нем одним концом рычагом, связанньвг другим концом с захватом, соединенным посредством тяги со станиной,Составитель Н, Червонная Редактор Г. К. Гончарова Техред Л. Я. Левина Корректор ." В. Босняцк аказ 11664 Тираж 480 ПодписноеНИИПИ Комитета по делам изооретений и открытий при Совете Министров СССРМосква, Центр, пр. Серова. д, 4гпография, пр. Сапунова, 2
