Триггер с запоминанием информации

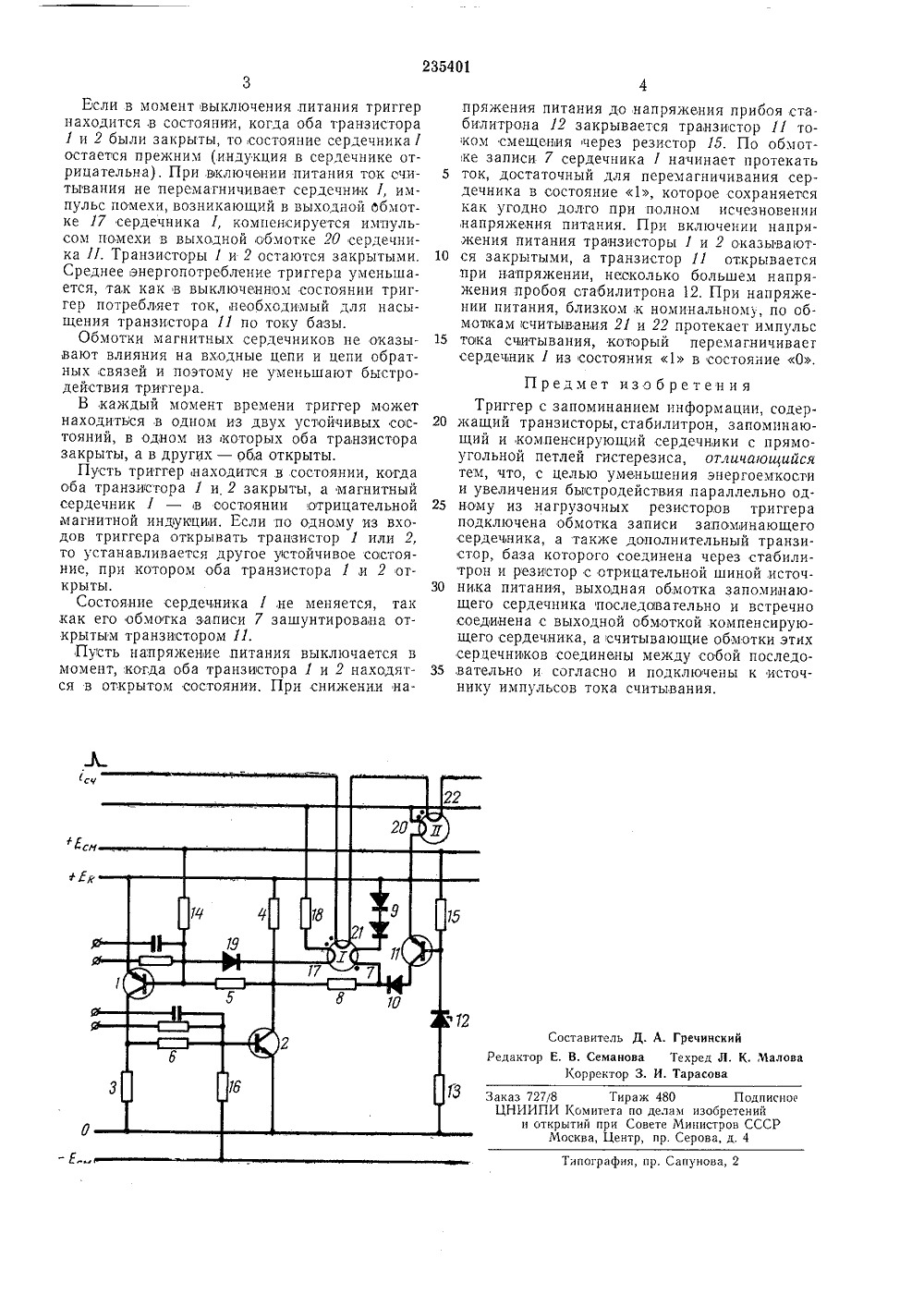

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельстваЗаявлено 10 Л.1967 ( 1154662/18-24) Кл 42 птз, 13/08 с присоединением заявкиПриоритетОпубликовано 161969. Бюллетень5Дата опубликования описания 9 Х 1.1969 МПК С 061УД К 681.326.34 (088.8) комитет по Залай Мзобретений и открытий при Совете Министров СССРАвторыизобретения Н. Н. Кулаков и В, И, ШапошникЗаявитель Донецкий научно-исследовательский и проектно-констртут по автоматизации горных машин торскии инст РИГГЕР С ЗАПОМИНАНИЕМ ИНФОРМАЦИИ Предложенный триггер предназначен для использования в системах автоматики, телемеханики и в устройствах вычислительной техники.Известны триггеры с запоминанием информадии, содержащие транзисторы и запоминающие и компенсирующие сердечники с прямоугольной петлей гистерезиса.Предложенный триггер отличается от известных тем, что параллельно одному из нагрузочных резисторов триггера подключена обмотка записи запоминающего сердечника, а также дополнительный транзистор, база которого соединена через стабилитрон и резистор с отрицательной шиной источника питания, Выходная обмотка запоминающего сердечника последовательно и встречно соединена с выходной обмоткой компенсирующего сердечника, а считывающие обмотки этих сердечников соединены между собой последовательно и согласно и подключены к источнику импульсов тока считывания.Это уменьшает энергоемкость триггера и увеличивает его быстродействие.На чертеже приведена принципиальная схема триггера с запоминанием информации.Триггер выполнен на транзисторе 1 и 2. Ре. зисторы 8 и 4 являются нагрузочными сопротивлениями триггера, База транзистора 1 соединена с коллектором транзистора 2 через резистор обратной связи 5, база транзистора 2 с коллектором транзистора 1 через резистор б.Обмотка записи 7 запоминающего сердечника 1 через ограничительный резистор 8 и диоды 9 включена параллельно резистору 4. Параллельно диодам 9 и обмотке записи 7 включен через раделительный диод 10 дополнительный транзистор 11, база которого соединена с отрицательной шиной источника питания через стабплптрон 12 и резистор 13. Триггер содержит резисторы 14, 15 и 1 б смещения.Выходная обмотка 17 сердечника 1 черезограничительный резистор 18 и разделительный диод 19 включена между базой транзистора 1 и выходной обмоткой 20 компенсирующего сердечника П, Обмотка считывания Л сердечника 1 включена последовательно и согласно с обмоткой считывания сердечника П .и подключена к формирователю импульса тока считывания.При этом в выходной обмотке 17 наводитсяэ.д.с, значительной амплитуды, а в выходной обмотке 20 компенсирующего сердечника П возникает незначительная э.д.с. помехи.Результирующая э,д.с. открывает транзистор1, а через резисторы обратной связи 5 и б открывается транзистор 2. Состояние запоминающего сердечника 1 не меняется, так как обмотка записи 7 к этому моменту зашунтиро вана открывшимся раньше транзистором 1.235401 пография, пр. Сапунова, 2 Если в момент выключения питания триггер находится в состоянии, когда оба транзистора 1 и 2 были закрыты, то состояние сердечника У остается прежним (индукция в сердечнике отрицательна). При включении питания ток считывания не перемагничивает сердечник У, импульс помехи, возникающий в выходной обмотке 17 сердечника У, компенсируется импульсом помехи в выходной обмотке 20 сердечника УУ. Транзисторы 1 и 2 остаются закрытыми. Среднее энергопотребление триггера уменьшается, так как в выключенном состоянии триггер потребляет ток, необходимый для насыщения транзистора 11 по току базы.Обмотки магнитных сердечников не оказывают влияния на входные цепи и цепи обратных связей и поэтому не уменьшают быстродействия триггера.В каждый момент времени триггер может находиться в одном из двух устойчивых состояний, в одном из которых оба транзистора закрыты, а в других - оба открыты.Пусть триггер, находится в состоянии, когда оба транзистора 1 и 2 закрыты, а магнитный сердечник У - в состоянии отрицательной магнитной индукции. Если по одному из входов триггера открывать транзистор 1 или 2, то устанавливается другое устойчивое состояние, при котором оба транзистора 1 и 2 открыты.Состояние сердечника У,не меняется, так как его обмотка записи 7 зашунтирована открытым транзистором 11.Пузсть напряженне питания выключается в момент, когда оба транзистора 1 и 2 находятся в открытом состоянии, При снижении напряжения питания до напряжения прибоя,стабилитрона 12 закрывается транзистор 11 током смещения через резистор 15. По обмотке записи 7 сердечника У начинает протекать 5 ток, достаточный для перемагничивания сердечника в состояние 1, которое сохраняется как угодно долго при полном исчезновении ,напряжения питания, При включении напряжения питания транзисторы 1 и 2 оказывают ся закрытыми, а транзистор 11 открываетсяпри напряжении, несколько большем напряжения пробоя стабилитрона 12, При напряжении питания, близком,к номинальному, по обмопкам считывания 21 и 22 протекает импульс 15 тока считывания, который перемагничиваетсердечник У из состояния 1 в состояние 0. Предмет изобретенияТриггер с запоминанием информации, содер жащий транзисторы, стабилитрон, запоминающий и компенсирующий сердечники с прямоугольной петлей гистерезиса, отличающийся тем, что, с целью уменьшения энергоемкости и увеличения быстродействия параллельно од ному из нагрузочных резисторов триггераподключена обмотка записи запоминающего сердечника, а также дополнительный транзистор, база которого соединена через стабилитрон и резистор с отрицательной шиной,источ ника питания, выходная обмотка запоминающего сердечника последавательно и встречно соединена с выходной обмоткой компенсирующего сердечника, а считывающие обмотки этих сердечников соединены между собой последо,вательно и согласно и подключены к источнику импульсов тока считывания. Составитель Д. А. Греиинский Редактор Е. В, Семанова Техред Л. К. Малова Корректор 3. И. ТарасоваЗаказ 727/8 Тираж 480 ПодписноеЦНИИПИ Комитета по делам изобретенийи открытий прн Совете Министров СССРМосква, Центр, пр. Серова, д. 4
