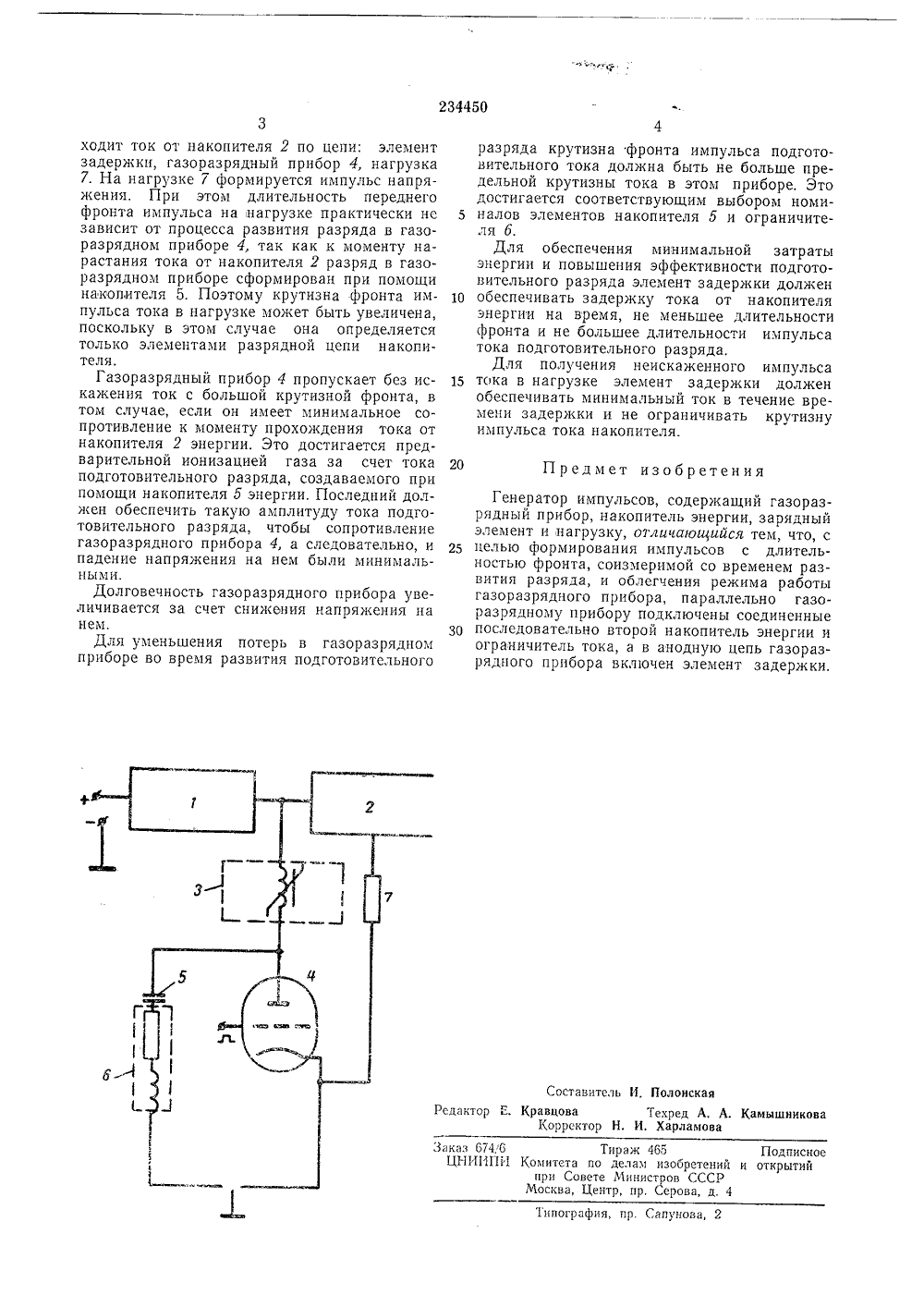

ЕфЕОФт 1 зР" ,еаебди 11 а но-тс:",вы,.А бТГЙСАН И Е ИЗОБРЕТЕНИЯ 234450 Союз Советских Социалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельстваКл 21 ат, 36/02 Заявлено 04,1 Х,1967 ( 1181776/26-9 соединением заявкиПриоритетОпубликовано 10,1,1969. БюллетеньДата опубликования описания 29 Х.196 МПК Н 031 сЛК 621 373 44Комитет по делам изобретений и аткрыти при Совете Министров СССР. П. Свирин, И. П. Дмитриев и К, С. Гайнутдино Заявител СО ГЕНЕРАТОР И Известны генераторы импульсов, содержащие газоразрядный прибор, накопитель энергии, зарядный элемент и нагрузку. Недостатком этих генераторов является то, что при длительности импульсов, равной или меньшей времени развития разряда, в газоразрядном приборе происходит ограничение амплитуды ,импульса тока в нагрузке, искажается форма импульса тока в нагрузке, кроме того фактическая долговечность газоразрядных приборов в генераторах, формирующих импульсы с длительностью фронта, равной или меньшей времени развития разряда (единицы и десятки нсек), в несколько раз меньше фактической долговечности газоразрядных приборов, работающих в типовых режимах (при длительности переднего фронта импульса, больше времени развития разряда). Малая долговечность является результатом увеличения потерь и интенсивного разрушения покрытия катода под действием ионной бомбардировки из-за повышенного падения напряжения на газоразрядном приборе.Предложенный генератор импульсов отличается от известных тем, что параллельно га. зоразрядному прибору подключены соединенные последовательно второй накопитель энер. гии и ограничитель тока, а в анодную цепь газоразрядного прибора включен элемент задержки. Это позволяет формировать импульсы токас длительностью фронта, соизмеримой со временем развития разряда и облегчает режимработы газоразрядного прибора.На чертеже приведена принципиальная схема предлагаемого генератора,Генератор состоит из зарядного устройства1, накопителя 2 энергии, элемента 3 задержки, в качестве которого может быть применен,10 например, дроссель насыщения и газоразрядного прибора 4, параллельно которому включены соединенные последовательно накопитель 5 энергии и токоограничивающий элемент б нагрузки 7,1 Генератор работает следующим образом.От источника питания через устройство 1и нагрузку 7 заряжается накопитель 2 энергии (конденсатор, формирующая линия), затем на сегку газоразрядного прибора 4 по 20 дается поджигающий импульс. При пробоепромежутка анод - катод через него потечетток подготовительного разряда от накопителя5 энергии, минуя нагрузку. Накопитель 5 энергии содержит конденсатор пли длинную ли 2 нию. Ограничитель тока содержит сопротивление, индуктивность или их последовательноесоединение,Через время задержки, превышающее время развития разряда в газоразрядном приборе30 4 и определяемое элементом 3 задержки, про234450 20 Составитель И, Полонская Подписноеткрытий етенийСССРа, д. 4 пография, пр. Сапунова, 2 ходит ток от накопителя 2 по цепи: элемент задержки, газоразрядный прибор 4, нагрузка 7. На нагрузке 7 формируется импульс напряжения. При этом длительность переднего фронта импульса на нагрузке практически не зависит от процесса развития разряда в газо- разрядном приборе 4, так как к моменту нарастания тока от накопителя 2 разряд в газо- разрядном приборе сформирован при помощи накопителя 5, Поэтому крутизна фронта импульса тока в нагрузке может быть увеличена, поскольку в этом случае она определяется только элементами разрядной цепи накопителя.Газоразрядный прибор 4 пропускает без искажения ток с большой крутизной фронта, в том случае, если он имеет минимальное сопротивление к моменту прохождения тока от накопителя 2 энергии. Это достигается предварительной ионизацией газа за счет тока подготовительного разряда, создаваемого при помощи накопителя 5 энергии. Последний должен обеспечить такую амплитуду тока подготовительного разряда, чтобы сопротивление газоразрядного прибора 4, а следовательно, и падение напряжения на нем были минимальными,Долговечность газоразрядного прибора увеличивается за счет снижения напряжения на нем.Для уменьшения потерь в газоразрядном приборе во время развития подготовительного разряда крутизна фронта импульса подготовительного тока должна быть не больше предельной крутизны тока в этом приборе. Это достигается соответствующим выбором номи палов элементов накопителя 5 и ограничителя б.Для обеспечения минимальной затратыэнергии и повышения эффективности подготовительного разряда элемент задержки должен 10 обеспечивать задержку тока от накопителяэнергии на время, не меньшее длительности фронта и не большее длительности импульса тока подготовительного разряда.Для получения неискаженного импульса 15 тока в нагрузке элемент задержки долженобеспечивать минимальный ток в течение времени задержки и не ограничивать крутизну импульса тока накопителя. Предмет изобретения Генератор импульсов, содержащий газоразрядный прибор, накопитель энергии, зарядный элемент и нагрузку, от гичающийся тем, что, с 25 целью формирования импульсов с длительностью фронта, соизмеримой со временем развития разряда, и облегчения режима работы газоразрядного прибора, параллельно газо- разрядному прибору подключены соединенные З 0 последовательно второй накопитель энергии иограничитель тока, а в анодную цепь газоразрядного прибора включен элемент задержки. Редактор Е. Кравцова Техред А, А. Камышникова Корректор Н. И. ХарламоваЗаказ 674,6 Тираж 465 ЦНИИПИ Комитета по делам изо при Совете Министров Москва, Центр, пр. Сер
