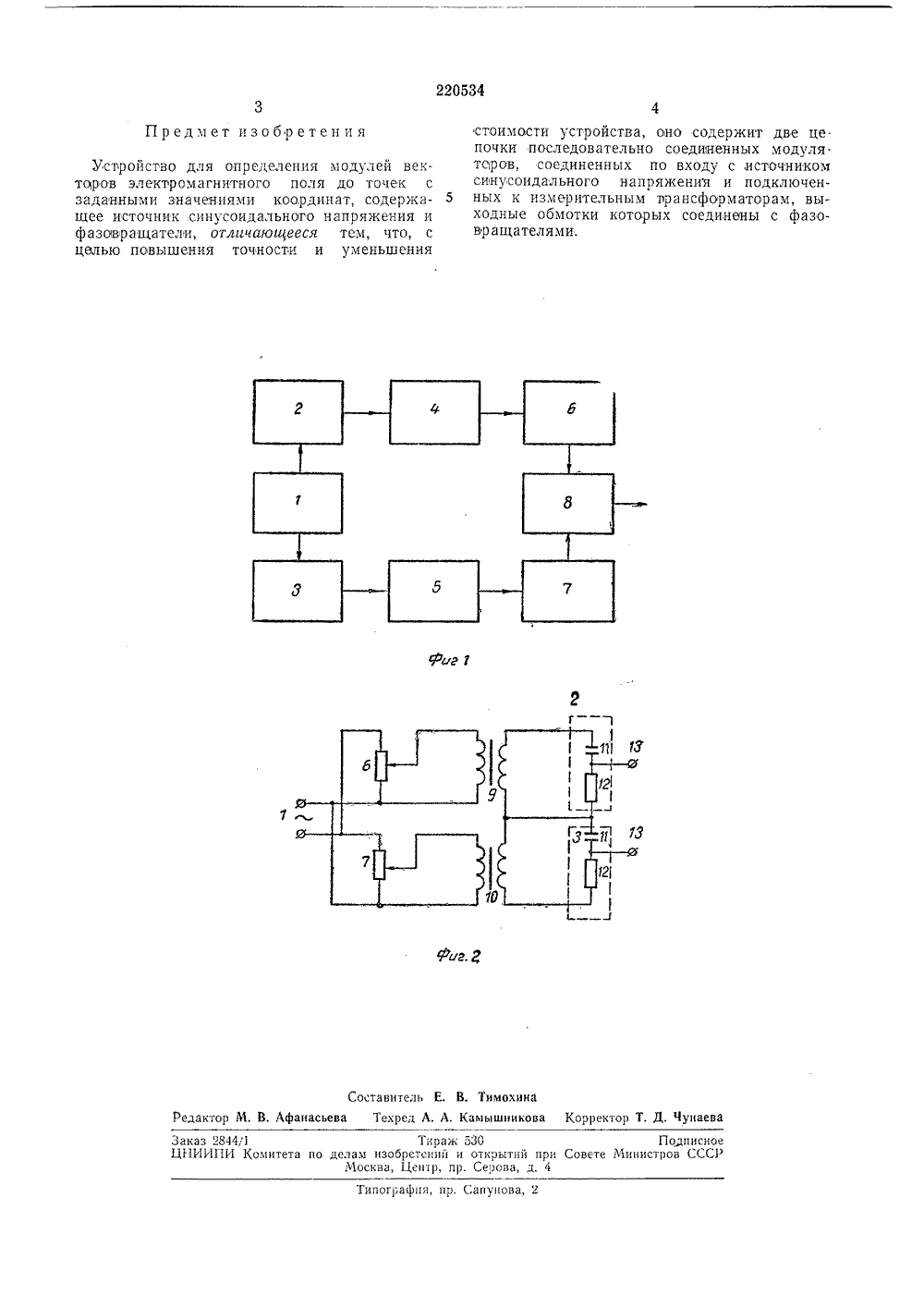

Устройство для определения модулей векторов электромагнитного поля

Номер патента: 1774277

Опубликовано: 07.11.1992

Автор: Шарапов

МПК: G01R 19/165

...резисторы 17, 18 и 19. При этом стабилитрон 15 формирует относительно общей шины устройства опорное напряжение на истоках полевых транзисторов 13 и 14 и эмиттерах и-р-и-транзистооов 8 и 9. Со средних выводов резистивных делителей 1 и 20 напряжение ибточников питания подается соответственно на затворы полевых транзисторов 13 и 14.В исходном состоянии, когда напряжения источников питания имеют значения выше заданного и потенциалы затворов полевых транзисторов 13 и 14 имеют положительные значения относительно истоков, сопротивление переходов сток - исгок минимально, переходы база - эмиттер и-р-и- транзисторов 8 и 9 зашунтированы и токи резисторов 17 и 19 протекают через полевые транзисторы 13 и 14, При этом переходы коллектор - эмиттер...

Номер патента: 532146

Опубликовано: 15.10.1976

Авторы: Зденек, Ростислав, Ян

МПК: H02H 3/08

Метки: выходных, защиты, сигналов, цепей, электронных

...первый мощный транзистор 7 и третий мощный транзистор 8, или второй мощный транзистор 9 и одновременно четвертый мощный транзистор 10 мостовой схемы. В случае появления такого состояния на первом и на втором выходе контролируемого устройства 1 (в данном случае импульсного сервоусилителя) появляются недопустимые сигналы, которые логический элемент 2 по своему выходу выдает, как сигнал неисправности.И наоборот, допустимым состоянием является, когда одновременно открыты или первый мощный транзистор 7 и четвертый мощный транзистор 10 мостовой схемы, или второй мощный транзистор 9 и одновременно третий мощный транзистор 8. На первом и втором выходе 11, 12 мостовой схемы выходного каскада импульсного сервоусилителя, который представляет...

Номер патента: 631936

Опубликовано: 05.11.1978

Автор: Казаков

МПК: G06G 7/16

Метки: напряжений, умножения

...входных нанряжений.Цепью изобретения является повышение точности перемножения.Дня этого в него введены блок заде ки, первый и второй триггеры, первые входы которых подключены к выходам первого и второго нуль-органов соответственно, один выход первого триггера через первый источник тока соединен с дополнительным входом первого интегратора, другой выход первого триггера через блок задержки присоединен к другому входу второго эпе.энта И и второму входу второго триггера, один выход которого через второй источник тока подключен к дополнительному входу второго интегратора, другой выход второго триггера соединен с выходом устройства и входом формирователя импупьса, выход которого подкпючен ко второму входу первого тригформула изобретения...

Номер патента: 645262

Опубликовано: 30.01.1979

Авторы: Бернд, Гюнтер, Ронольд

МПК: H03K 13/20

Метки: преобразования, частоту

...сигнал 5 з, являющийся входным сигналом компаратора б. Если входной сигнал 5, превысит обусловленную разрядом реактивного элемента 2 допустимую величину включения компаратора б, то произойдет заряд реактивного элемента 2 от источника напряжения 4 через ключ 3. Таким образом, с изменением напряжения на конденсаторе 7 и, следовательно, изменением напряжения сигнала 5, с выхода преобразователя 1 изменится также и входной сигнал 5 з компаратора б. Если же входной сигнал 5 Э компарато ра б снизится до вызванной гистерезисом величины выключения компаратора б, то быстрый заряд реактивного элемента 2 прекратится и произойдет медленный разряд через входное сопротивление преобразователя 1, При этом скорость разряда определяет частоту...

Номер патента: 1397213

Опубликовано: 23.05.1988

Авторы: Ойзерман, Федосеев, Флидермойз, Цыбенко

МПК: B23K 9/10

Метки: дуги, источника, питания, сварочной, снижения, хода, холостого

...16 на изделие 17 через контакт между ними протечет ток 1 э. токи 1 ут и 1 э синфазны, Сигнал, вызванный этими токами, на выходе выпрямителя 8 можно представить в виде1 вых. = К (1 т + 1 э),где К - коэффициент передачи тракта трансформатор тока 6 - усилитель 7 - выпрямитель 8.Напряжение на выходе накопительнойячейки равно сумме имевшегося до момента замыкания электрода на изделие напряже- НИЯ 1 1 вых.н,я. Ь ВЫЗВанноГО ТОЛЬКО ТОКОМ УТЕЧКИ 1 ут, И НаПРЯжЕНИЯ 13 вых.н я , ВЫЗВВННОГО током 1 эГ11 вых.ня =Овых.н.я.+ 1 вых.н.я. = К(1 ут+1 э )13 а.Напряжение на выходе разностной схемы равно3Таким образом, выходное напряжение разностной схемы практически не зависит от тока утечки.При замыкании сварочной цепи через тело человека,...
