Центробежный аппарат для разделения суспензийна фракции
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 219438
Авторы: Курочицкий, Певзнер
Текст

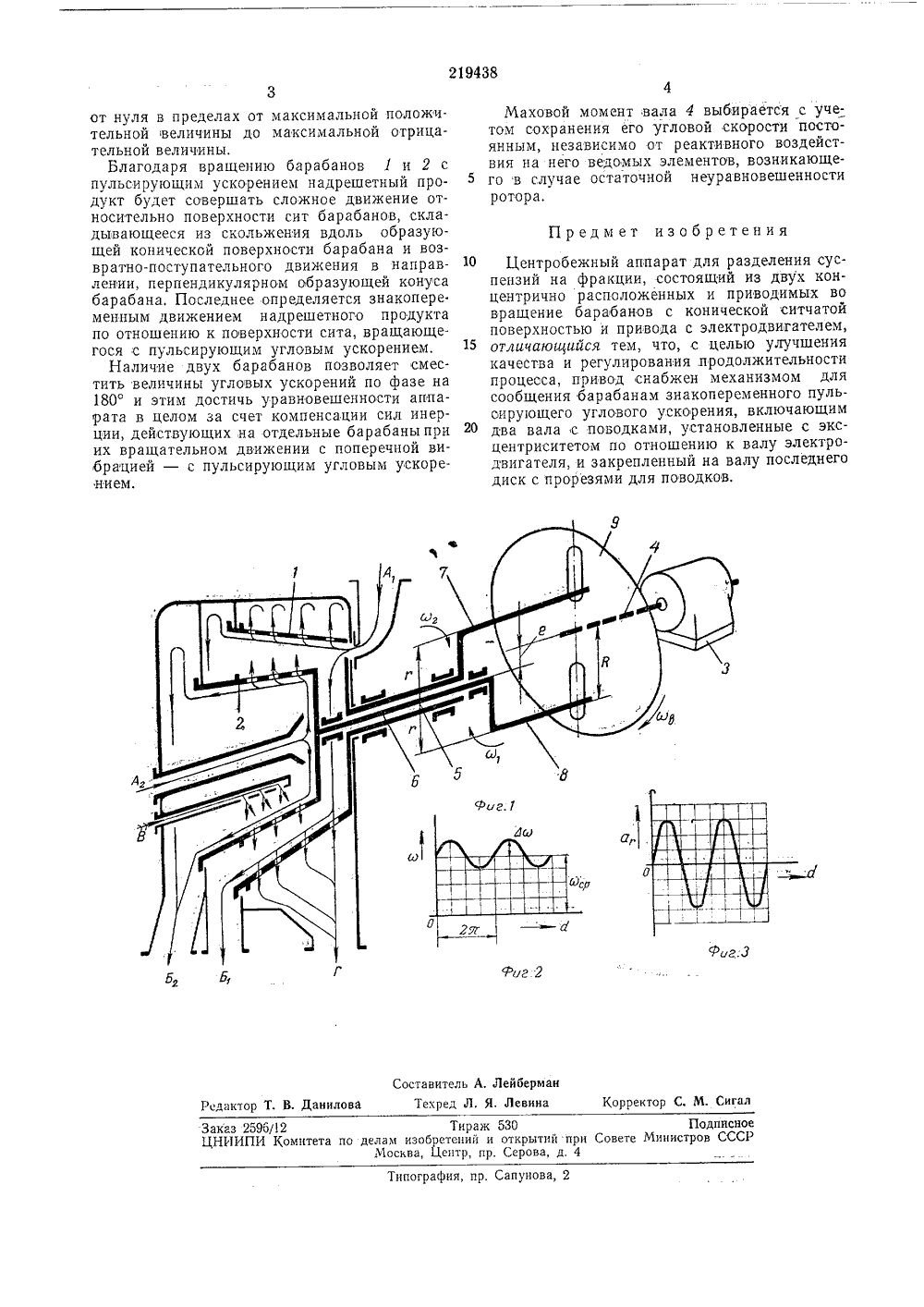

Союз СоветскихСоциалистических Республик Яство з кз н,".ч т1 . виспмое от авт. свидетельства Хявлено 23.111.1967 ( 1143397/28-13 Кл. 82 Ь, 3/О присоединением заявкиПриори МПК В 04 Комитет по делам зобретеиий и открытиОпубликованоДата опублик 664,2,035(088.8) ЗОХ.1968. Бюллетеньвания описания 13.1 Х.1968 ори Совете МиииотСССР вторыобретения К. Курочицкт М. Певз Заявитель АРАТ ДЛЯ РАЗДЕЛЕНИЯ СУСПЕНЗИ НА ФРАКЦИИ НТРОБЕЖНЫИ Центробежные аппараты с двумя концентрически расположенными вращающимися коническими барабанами с ситчатой поверхностью для разделения суспензий по фракциям и приводом известны.Предложенный аппарат интенсифицирует процесс, улучшает качество ситования и регулирует продолжительность процесса. Это достигается тем, что привод аппарата снабжен механизмом для сообщения барабанам знакопеременного пульсирующего углового ускорения, включающим два вала с поводками, установленные с эксцентриситетом по отношению к валу электродвигателя, и закрепленный на валу последнего диск с прорезями для поводков. Это приводит к поперечной вибрации надрешетного продукта.Ня фиг. 1 схематически показан предложенный аппарат; на фиг. 2 и 3 - диаграмма изменения угловых скоростей и ускорений.Аппарат имеет два концентрически расположенных ситовых барабана ( и 2, электродвигатель 8 с валом 4 и механизм для сообщения барабанам знакопеременного пульсирующего углового ускорения. Указанный механизм содержит два вала 5 и 6 соответственно соединенные с барабанами 1 и 2 и установленные с эксцентриситетом по отношению к валу 4 электродвигателя 3. Балы 5 и 6 имеют поводки 7 и 8, расположенные на неизменном радиусе г от оси этих валов, а поводки размещены в прорезях диска 9 механизма.Лппарат работает следующим образом.Классифицирующая суспензия А, поступаетво внешний барабан 1. Надрешетный продукт Б, выводится в сборник (на чертеже не показан), жидкий сход Г - выводится независимо, Надрешетный продукт Ь при двухстадийном последовательном разделении или суспен зия А при параллельном разделении поступает в ситовой барабан 2, где в результате разделения получается надрешетный продукт Б Жидкий сход используется для орошения рабочей поверхности ситового барабана 1.Рабочая поверхность ситового барабана орошается водой или продуктом В.Вращательное движение от вала 4, имеющего постоянную угловую скорость, передается валям 5 и б ситовых барабанов 1 и 2. Прп 0 этом поводкам 7 и В сообщаются окружныескорости на переменных по величине радиусах Р, изменяемых на протяжении оборота в пределах от г+ едо т-е от средней величины г,В результате указанного кинематического 5 построения угловые скорости и ускорения валов 4 и 5 оказываются переменными на протяжении каждого оборота. При этом угловая скорость н изменяется от среднего значения (фиг. 2) в пределах от максимальной до ми нимальной, а угловое ускорение аг (фиг. 3) -219438 Предмет изобретения Составитель А. ЛейбермаиРедактор Т. В. Данилова Техред Л. Я. Левина Корректор С. М. Сигал Заказ 2596/12 Тираж 530 ПодписноеЦНИИПИ Комитета по делам изобретении и открытий при Совете Министров СССРМосква, Центр, пр. Серова, д. 4 Типография, пр. Сапунова, 2 от нуля в пределах от максимальной положи. тельной величины до максимальной отрицательной величины.Благодаря вращению барабанов 1 и 2 с пульсирующим ускорением надрешетный продукт будет совершать сложное движение относительно поверхности сит барабанов, складывающееся из скольжения вдоль образующей конической поверхности барабана и возвратно-поступательного движения в направленни, перпендикулярном образующей конуса барабана. Последнее определяется знакопере. менным движением надрешетного продукта по отношению к поверхности сита, вращающегося с пульсирующим угловым ускорением.Наличие двух барабанов позволяет сместить величины угловых ускорений по фазе на 180 и этим достичь уравновешенности аппарата в целом за счет компенсации сил инерции, действующих на отдельные барабаны при их вращательном движении с поперечной вибрацией - с пульсирующим угловым ускорением. Маховой момент вала 4 выбирается с учетом сохранения его угловой скорости постоянным, независимо от реактивного воздействия на него ведомых элементов, возникающего в случае остаточной неуравновешенности ротора. 10 Центробежный аппарат для разделения суспензий на фракции, состоящий из двух концентрично расположенных и приводимых во вращение барабанов с конической ситчатой поверхностью и привода с электродвигателем, отличающийся тем, что, с целью у.тучшения качества и регулирования продолжительности процесса, привод снабжен механизмом для сообщения барабанам знакопеременного пульсирующего углового ускорения, включающим два вала с поьодками, установленные с эксцентриситетом по отношению к валу электродвигателя, и закрепленный на валу последнего диск с прорезями для поводков.
