Сварочный трансформатор
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

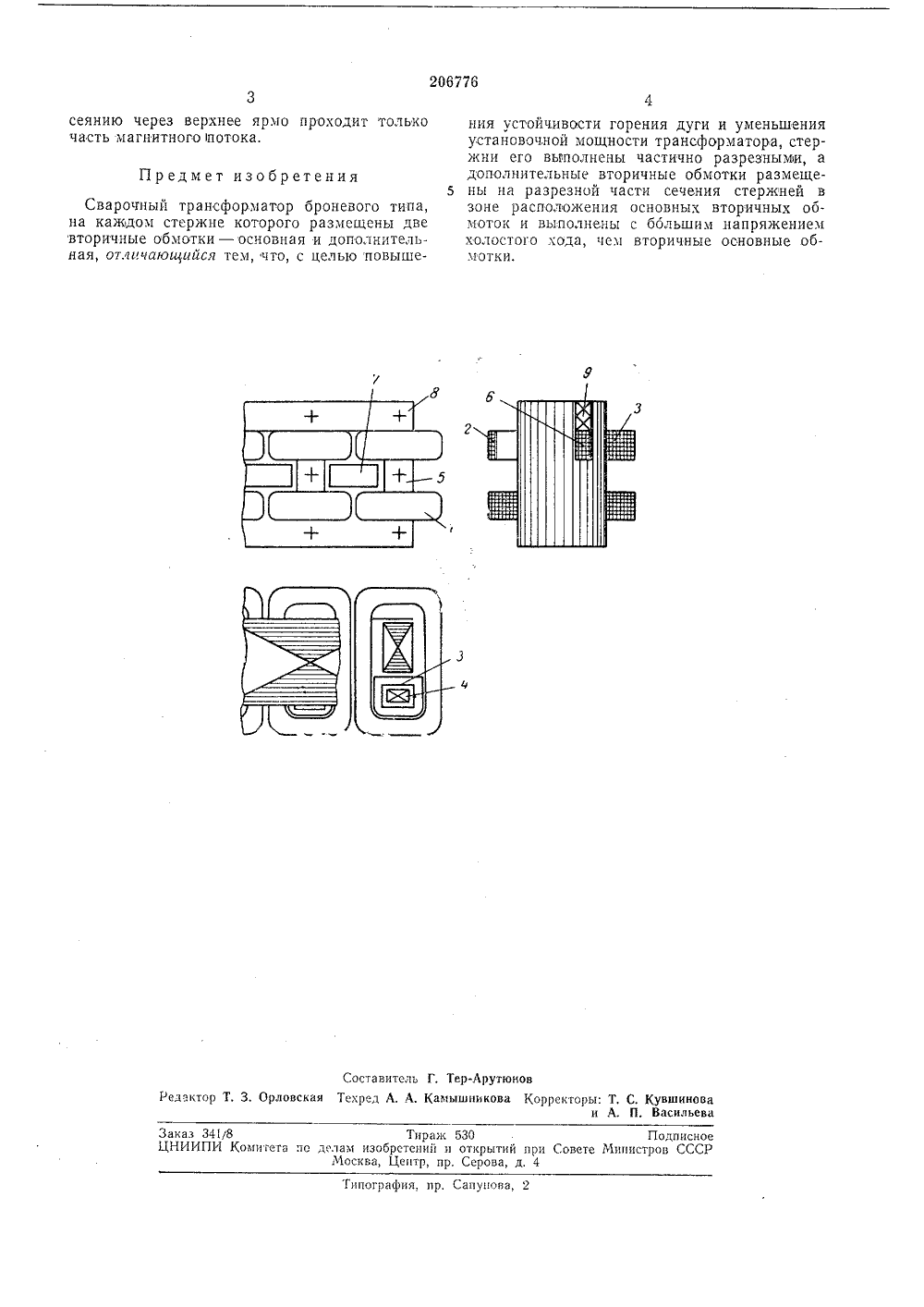

206776 ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 01.1 Х,1965 ( 1025574/25-27)с присоедиенисм заявкиПриоритетОпубликовано 08.Х.1967. Бюллетень1Дата опубликования описания 2.17.1968 1 л. 211 т, 32/03 МПК Н 05 Ь Комитет по делам изобретений н открытий прн Совете Министров СССР621.791,75.037 ,314.222.6(088 Авторы зобретени Н. Гольдфарб, И. А. Верещагин, И. Е. Опарии, А, В, ПетровЮ. Е. Сергеев, А. Т. Гусев, Л. П, Некрасова, В, В. Никитин, Г. В. Топтыгин, Ю. С. Рогозов и А, А. Иванов явитель СВАРОЧНЬЙ ТРАНСФОРМАТ и фазы бмотки: Известен сварочный трансформатор броневого типа, на каждом стержне которого расположены две вторичные обмотки - основная и допол,нительная.Отличительная особенность предлагаемого трансформатора заключается в том, что стержни его выполнены расщепленными, а дополнительные вторичные обмотки размещены на меньшей части сечения стержней в зоне расположения основных вторичных обмоток и имеют более крутопадающие внешние вольтамперные характеристики, чем основные вторичные обхтотки, и большее напряжение холостого хода, Благодаря этому трансформатор выполнен с меньшей установочной мощностью и повышена устойчивость горения дуги.На чертеже представлен эскиз предлагаемого трансформатора.Трансформатор имеет для каждо одну первичную 1 и две вторичные о основную 2 и дополнительную 8.Дополнительная обмотка 3 размещена в зоне расположения обмотки 2 на небольшой части 4 сечения стержня 5 магнитопровода, для чего стержень магнитопровода в этой зоне выполнен с продольчым (вдоль листов магнитопровода) зазором 6. Вторичные обмотки 2 и 3 и первичная обмотка 1 разнесены по высоте стержней магнитопровода для увеличения рассгояния, а .лейду ними для регулированиястепени рассеяния помещен шунт 7 с обмоткой подмагничивания или магнитный, как впредлагаемой конструкции. Зазор б в верх 5 нем ярме 8 заполнен изоляционной прокладкой 9.Дополнительная вторичная обмотка 3 охватывает только часть сечения стержня; поэто.му ее рассеяние выше, чем рассеяние обмотки10 2 и она имеет более крутопадающую характеристику,Напряжение холостого хода дополнительнойобмотки равно величине, требующейся длянадежного возбуждения и стабильного горе 15 ния дуги. Поэтому основная вторичная обмотка выполнена со сниженным напряжениемхолостого хода,Таким образом, в одном трансформаторесовмещены два трансформатора с регулируе 20 мым рассеянием с существенно различнымивнешчими вольтамперными характеристиками и с различными по величине напряжениями холостого хода, Стопень рассеяния регулируется выдвижением магнитного шунта;25 при этом магнитная связь обмоток усиливается и рабочий ток возрастает.Уменьшение набора ярма и стержня подвторичной обмоткой не вызывает увеличенияпотерь, так как даже при полностью выдви 30 путы.с шунтах благодаря увеличенному рас206776 Предмет изобретения Составитель Г, Тер-Арутюноврловскаи Текред А. А, Камышпикова Корректоры: Т. С, Кувшиноваи А. П. Васильева акто Тираж 530 та по делам изобретений и открыти Москва, Центр, пр. СероваПодписнори Совете Министров ССС4 потрафил, пр, Сапунова, 2 сеянию через верхнее ярмо проходит толькочасть магнитного потока. Сварочный трансформатор броневого типа, на каждом стержне которого размещены две вторичные обмотки - основная и дополнительная, оттчаюшнйся тем, что, с целью повышения устойчивости горения дуги и уменьшения установочной мощности трансформатора, стержни его выполнены частично разрезными, а дополнительные вторичные обмотки размеще ны на разрезной части сечения стержней взоне расположения основных вторичных обмоток и выполнены с ббльшим напряжением холостого хода, чем вторичные основные обмотки.
СмотретьЗаявка
1025574
Л. Н. Гольдфарб, И. А. Верещагин, И. Е. Опарин, А. В. Петров, Ю. Е. Сергеев, А. Т. Гусев, Л. П. Некрасова, В. В. Никитин, Г. В. Топтыгин, Ю. С. Рогозов, А. А. Иванов
МПК / Метки
МПК: H01F 29/10, H01F 29/14, H01F 38/08
Метки: сварочный, трансформатор
Опубликовано: 01.01.1968
Код ссылки
<a href="https://patents.su/2-206776-svarochnyjj-transformator.html" target="_blank" rel="follow" title="База патентов СССР">Сварочный трансформатор</a>
