Способ питания кол1бинированной многопрограммной антенной системы

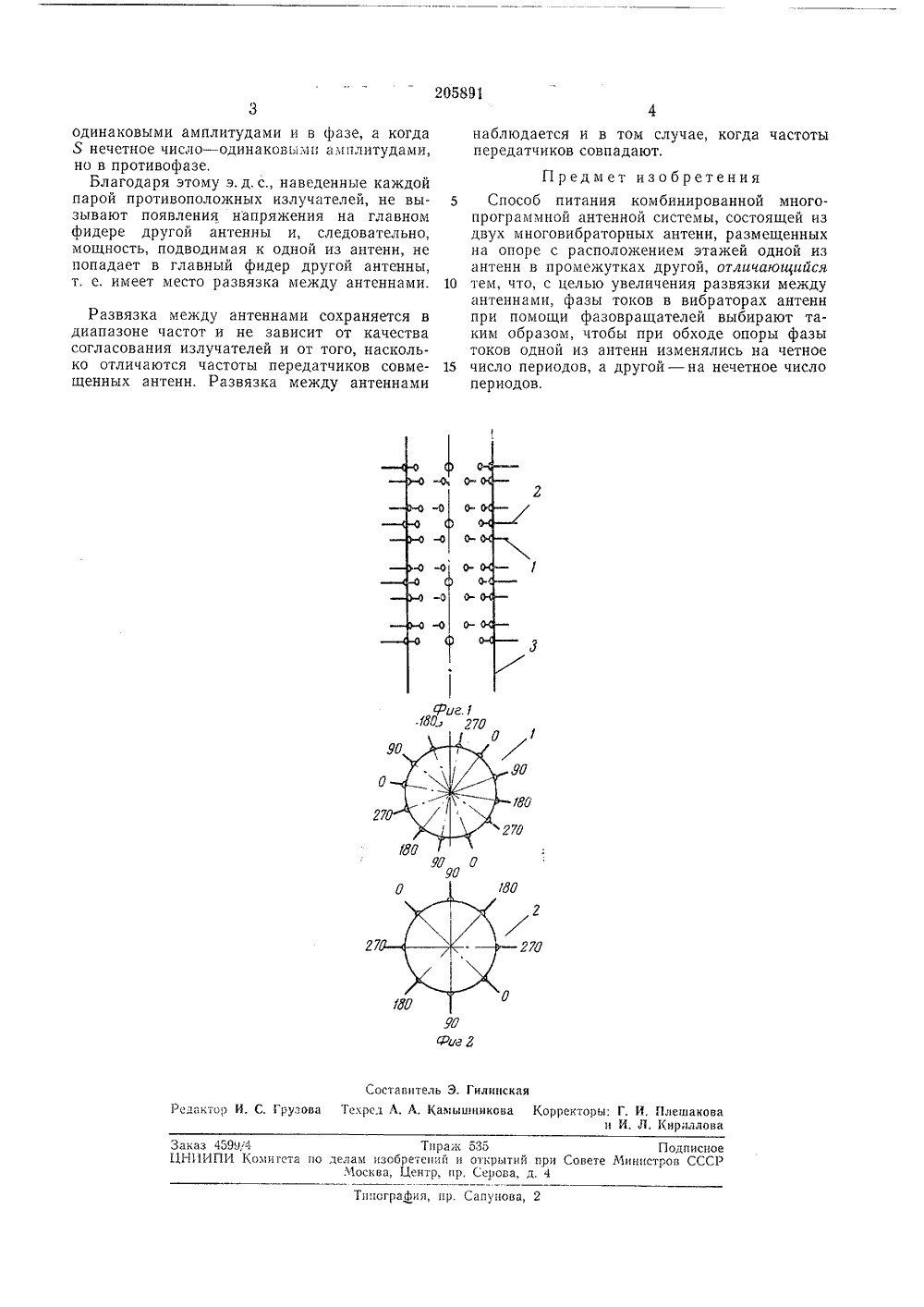

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 2 О 5891 Союз Советских Социалистических Республик1 а АВТОРСКОМУ СВИДЕТЕЛЬСТВ Зависимое от авт. свидетельстваЗаявлено 26.1 Х.966 ( 104597/26-9)с присоединением заявки Ь(л. 21 а 4, 46/03 Приоритет МПК Н 044 Комитет по делам иаобретений и открытий при Совете Министров СССР. Брунин и Л. С. Ратнер усканов Заявите ИТАНИЯ КОМБИНИРОВАННОЙРАММНОЙ АНТЕННОЙ СИСТЕМЫ СПОСОНОГО ПР Известен способ совмещения двух телевизи. онных антенн с кольцевым расположением вибраторов, обеспечивающий необходимую развязку за счет большого различия в длинах рабочих волн.5Особенностью предложенного способа является то, что фазы токов в вибраторах антенн при помощи фазовращателей выбирают таким образом, чтобы при обходе опоры фазы токов одной из антенн изменялись на четное 10 число периодов, а другой - на нечетное.Это позволяет увеличить развязку между совмещенными антеннами.На фиг. 1 схематически изображена комбинированная антенная система; на фиг, 2 по казаны фазы тока на излучателях каждой из совмещенных антенн.Совмещенные антенны выполнены в виде системы излучателей 1 и 2, расположенных по отношению к опоре т тангенциально или ра диально, Число излучателей в этажах антенн выбирают с учетом требований получения заданной неравномерности при данном сечении опоры и должно быть четным.На одной из антенн за один оборот вокруг 25 опоры фаза тока изменяется на нечетное число периодов 5, а на другой - на четное (или нуль) число периодов, Случай 5=0 соответствует синфазному питанию излучателей,На фиг. 1 показана комбинированная антен ная система, состоящая из двух антенн, размещенных на опоре диаметром 2,4 м с расположением этажей одной из антенн в промежутках другой. Одна антенна рассчитана на работу во 11 телевизионном диапазоне (76 - 100 лгт 1), а другая - в 111 телевизионном диапазоне (174 - 230 мгц).Антенны содержат различное число излучателей в этахках и различное число этажей. Антенна для 11 диапазона имеет 8 излучателей в каждом этаке, расстояние между которыми составляет О,бл,р, В антенне для 111 диапазона в каждом этаже установлено 12 излучателей, а расстояние между этажами равно 0,68 Х,р .Для антенны 11 диапазона 5 = 2 (5 - число периодов изменения фазы тока на излучателях за один оборот вокруг опоры), а для антенны 111 диапазона 5 = 3. Диапазонные фазовращатели обеспечивают поворот фазы на 180 в обеих антеннах. Излучатели с фазами тока, отличающимися на 180, питаются благодаря этому фидерами одинаковой длины. Поворот фазы тока на 90 и 270 производится, как обычно, путем укорочения (удлиения) питающего фидера на Х4 Если 5 четное числу или нуль, противоположные излучатели этажа антенны питаютсяСоставитель Э. ГилинскаяРедактор И. С, Груаова Тскрсд Л, А. Камышникова Коррект Г. И, Плешакови И. А. Кириллов аказ 4599,4 Тираж 535 Подписное1 НИИПИ Комигста по делам изобретений и открытий при Совете Министров СССРМосква, Центр, пр. Серова, д. 4 ппограФия, пр. Сапунова,одинаковыми амплитудами и в фазе, а когда 5 нечетное число - одинаковь:и амплитудами, но в противофазе.Благодаря этому э.д, с., наведенные каждой парой противоположных излучателей, не вызывают появления напряжения на главном фидер е другой антенны и, следовательно, мощность, подводимая к одной из антенн, не попадает в главный фидер другой антенны, т. е. имеет место развязка между антеннами. Развязка между антеннами сохраняется в диапазоне частот и не зависит от качества согласования излучателей и от того, насколько отличаются частоты передатчиков совмещенных антенн. Развязка между антеннами наблюдается и в том случае, когда частотыпередатчиков совпадают. Предмет изобретения 5 Способ питания комбинированной многопрограммной антенной системы, состоящей из двух многовибраторных антенн, размещенных на опоре с расположением этажей одной из антенн в промежутках другой, отличающийся 10 тем, что, с целью увеличения развязки междуантеннами, фазы токов в вибраторах антенн при помощи фазовращателей выбирают таким образом, чтобы при обходе опоры фазы токов одной из антенн изменялись на четное 15 число периодов, а другой - на нечетное числопериодов,
