Способ изготовления корпусов цилиндрических распределительных золотников
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

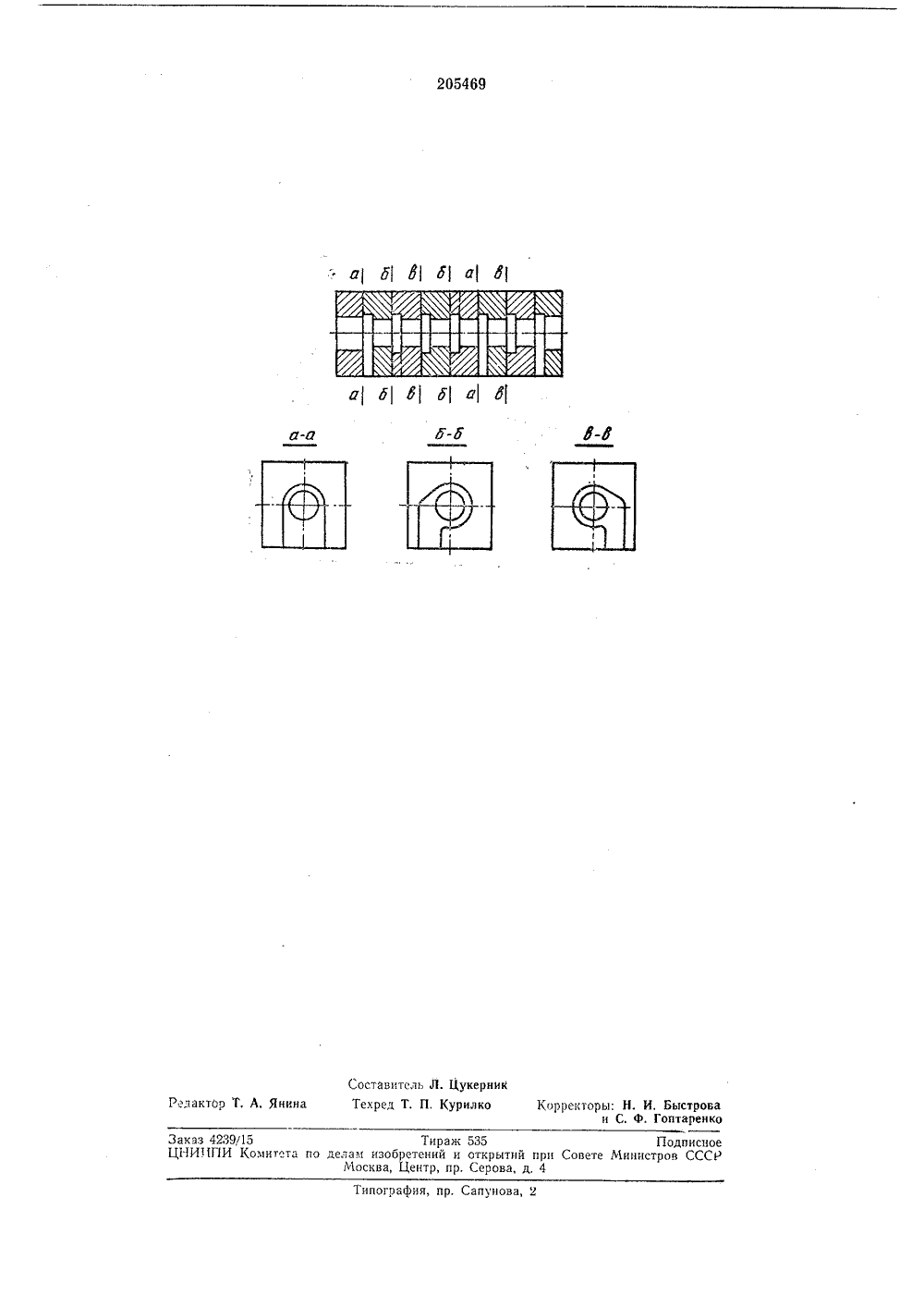

ОПИСАН И Е ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(,л. 47 д, 39,10 Заявлено 04.Х 1.1965 ( 1035985/25-8 с присоединением заявки1 ПК Г 061 иоритетубликовано 13,Х 1,1967. Бюллетеньта опубликования описания 10.1,1968 Комитет по делам обретений и открыт. М, Шевляк Е, Хаймови вод Арсенал им. В ина явитель ПОСОБ ИЗГОТОВЛЕНИЯ КОРПУСОВ ЦИЛИНДРИЧЕСКИХ РАСПР ЕДЕЛ ИТЕЛ ЬН Ь 1 Х ЗОЛ ОТН И КО В2 едмет изооретения Спос ских р и 1 ийсЯгии из отдель ния, пе рые со стных Уже известны составные корпуса распределительных клапанов и золотников, отдельные части которых в обработанном виде соединяются друг с другом, причем распределительные каналы выполнены на поверхностях соприкосновения этих частей,Предложенный способ изготовления корпусов цилиндрических распределительных золотников отличается тем, что корпус изготавливается из отдельных частей с поверхностями сопряжения, перпендикулярными оси золотника, которые соединяются между собой одним из известных способов, например склеиванием.Способ изготовления корпусов цилиндрических распределительных золотников предложен с целью упрощения технологии изготовления,На чертеже показан способ изготовления корпуса семиходового золотника, состоящего из пакета пластин трех типов, которые повернуты различным образом. Подводящие и отводящие каналы выполнены в виде канавок на поверхностях сопряжения частей корпуса, перпендикулярных оси золотника и соединенных между собой одним из известных способов, например склеиванием, Состав клея подбирается в зависимости от условий работы и требований к прочности с удовлетворением условий маслобензостойкости и термостойкости,Перед склейкой поверхности, обработанныешлифованием для получения нужной плоскостности и параллельности, очищаются от грязи и обезжириваются, например. ацетоном, 5 после чего на них наносится тонкий слойэпоксидного клея холодного или горячего твердения. Пластины с нанесенным на них клеем собираются на оправках, которые используются для их взаимной центровки и ежа0 тия при склеивании. При этом сжатие пла.стин производится с такой силой, чтобы толщина слоев клея оставалась в пределах 0,02 - 0,05 мм.В сжатом состоянии набор пластин остает ся до окончания полимеризации клея. В окончательно склеенных корпусах обрабатываюгся четыре стороны, на которые выходят ребра пластин, и отверстия для распределяющих золотников. об изготовления корпусов цилпндричсаспределительных золотников, от,шчаотем, что, с целью упрощения технологотовления, корпус изготавливается из ных частей с поверхностями сопряжерпендикулярными оси золотника, котоединяются между собой одним из извеспособов, например склеиванием,205469 а-а д-Ю Редактор Т. А. Янина Заказ 4239/15 Тираж 535 ПодписноеЦНИИГ 1 И Когиитста по делаи изобретений и открытий прп Совете Министров СССР Москва, Центр, пр. Серова, д, 4 Типография, пр. Сапунова, 2 а ф 81 б а Ю а б б б й 4 Составитель Л. Цукерник Техред Т. П, Курилко
