Устройство для обработки почвы в рядах плодовых деревьев
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

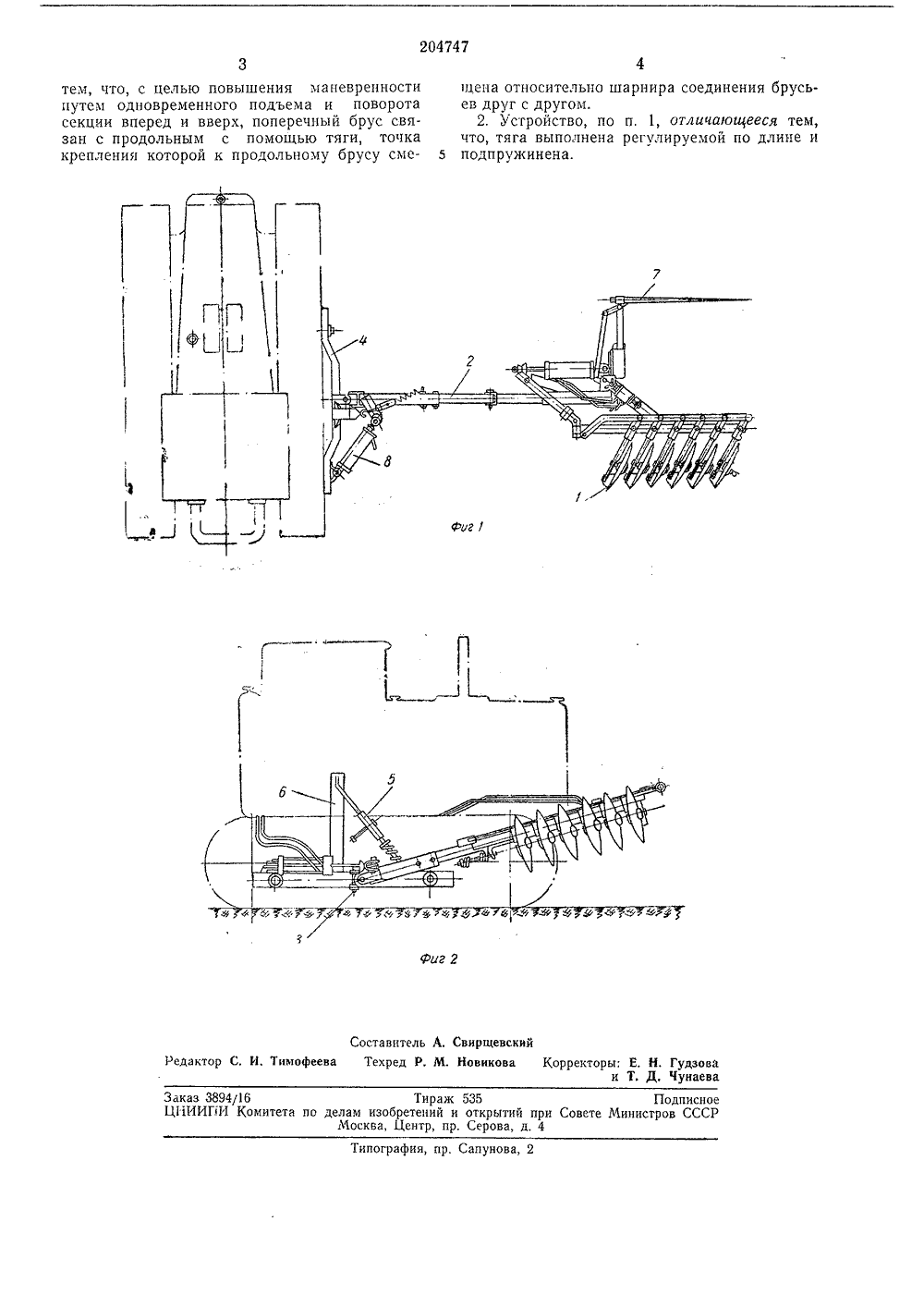

О 4747 Союз Советских Социалистических Республик, 45 а, 65/02 П Котвитетзобрвтеиий ла крытийстрое 31.072,34 (08 при Совете МССС Авторыизобретени Я. 3. Жилицкий, Н. И, Герасимов, В. А,А. Я. Бартули и В. Л. Левицкий аучно-исследовательский институт садоводства им и завод СибсельмашСвинцов В. Мичури явител РОЙСТВО ДЛЯ ОБРАБОТКИ ПОЧВЬ 1 В РЯДА ПЛОДОВЫХ ДЕРЕВЬЕВмет изобретения П 1. Устройст плодовых де ции рабочих речном брусе ку к раме т и гидравличс го отвода се во для обра ревьев, выпо органов, у , шарнирно рактора чер ского механ кции от дере ботки почвы в рядах лненное в виде секкрепленной на попе- присоединенном сбоез продольный брус, изма автоматическовьев, отличающееся Изобретение относится к устройствам для обработки почвы в рядах плодовых деревьев,Известные устройства для этой цели выполнены в виде секции рабочих органов, укрепленной на поперечном брусе, шарнирно присоединенном сбоку к раме трактора через продольный брус, и гидравлического механизма автоматического отвода секции от деревьев.Эти устройства не обеспечивают хорошей маневренности при обработке почвы в рядах плодовых деревьев. В предложенном устроистве, с целью повышения маневренности путем одновременного подъема и поворота секции вперед и вверх, 15 поперечный брус связан с продольным с помощью тяги, точка крепления которой к продольному брусу смещена относительно шарнира соединения брусьев друг с другом. Кроме того тяга выполнена регулируемой по дли не и подпружинена.На фиг. 1 показано устройство в рабочем положении (вид в плане), а на фиг. 2 - в положении, соответствующем транспортному положению, 25Устройство для обработки почвы в рядах плодовых деревьев выполнено в виде секции рабочих органов 1, укрепленной на поперечном брусе 2, который с помощью вертикального шарнира 3 связан с продольным бру сом 4, последний смонтирован на раме трактора.Помимо шарнирной связи брусьев между собой к поперечному брусу шарнирно подсоединена тяга 5, другой конец которой укреплен на кронштейне 6, смонтированном на продольном брусе и смещенном относительно вертикального шарнира.Тяга выполнена регулируемой по длине и подпружинена.В устройство входит гидравлический механизм автоматического отхода секции от деревьев, включающий копирующий щуп 7, сигналы которого передаются через гидоораспределитель на гидроцилиндр 8.Указанный гидроцилиндр производит поворот секции с одновременным подъемом по траектории в транспортное положение вперед - вверх и возврат в исходное положение,Заказ 3894/16 Тираж 535ЦИИИПИ Комитета по делам изобретений и открытий при СМосква, Центр, пр. Серова, д. 4 Подписно е Министров СССРипография, пр, Сапунова, 2 тем, что, с целью повышения маневренности путем одновременного подъема и поворота секции вперед и вверх, поперечный брус связан с продольным с помощью тяги, точка крепления которой к продольному брусу смещена относительно шарнира соединения брусьев друг с другом.2, Устройство, по п. 1, отличающееся тем,что, тяга выполнена регулируемой по длине и 5 подпружинена.
СмотретьЗаявка
1068231
вители Научно исследовательский институт садоводства И. В. Мичурина, завод Сибсельмаш
Я. Жилицкий, Н. И. Герасимов, В. А. Свинцов, А. Я. Бартули, Л. Левицкий
МПК / Метки
МПК: A01B 39/16, A01B 63/00
Метки: деревьев, плодовых, почвы, рядах
Опубликовано: 01.01.1967
