Полосковый трансформатор сопротивлений
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 203010
Автор: Юбретени
Текст

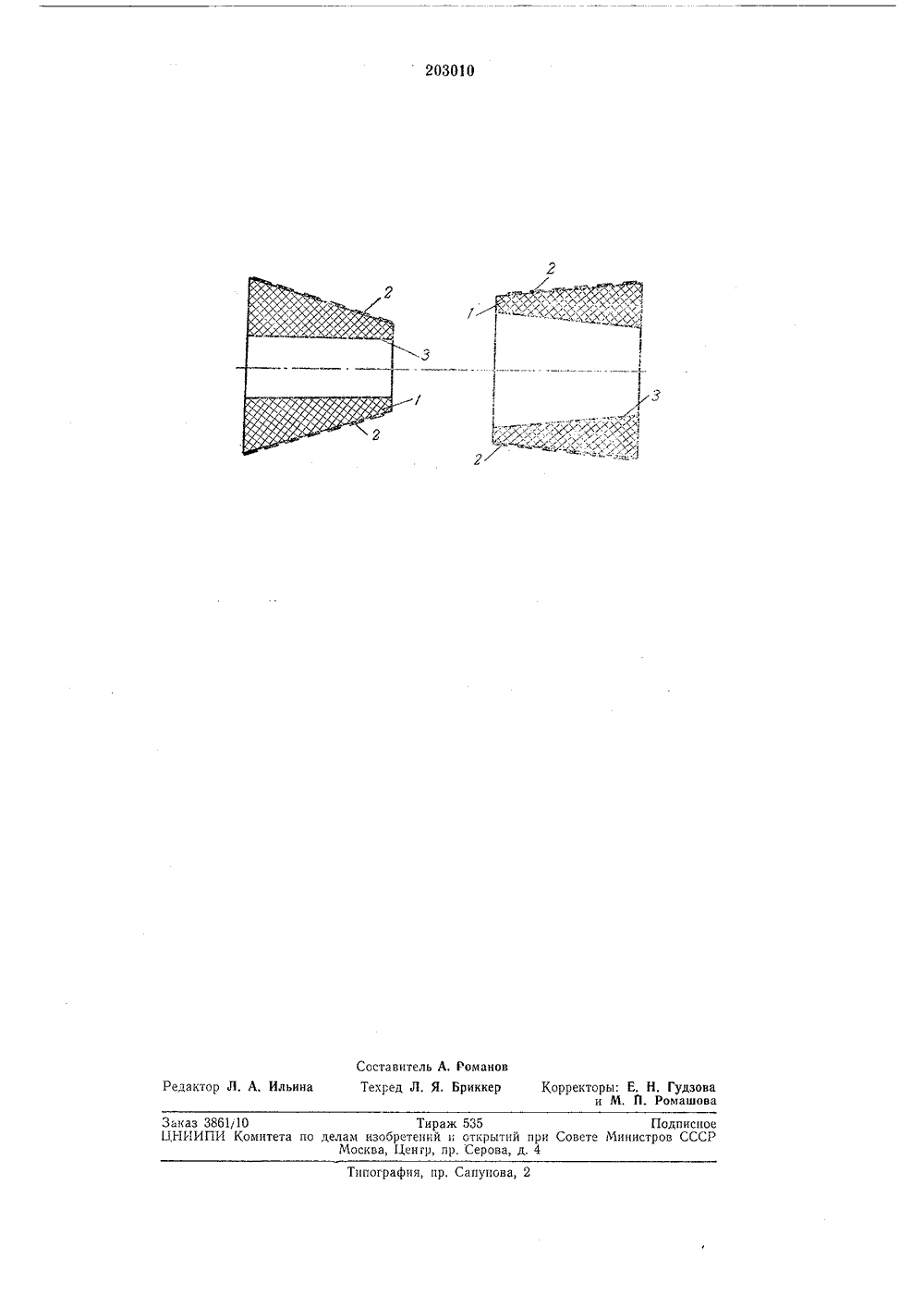

Союз Советских Социалистических Республики" ; Зависимое от авт, свидетельстваЗаявлено 17.11.1964 ( 882449/26-9)с присоединением заявкил. 21 а 4, 7 ПК Н 01 р ПриоритетОпубликован митет по дела изобретении и открмт УДК 621.372,831,6.1 Х.1967, Бюллетень2 ния описания 20,Х 11,1967 при Совете МинистСССР ата опублико Авторы аобретен. Вишневецкий и Б. Я. Фельдман тель ПОЛОСКОВЫЙ ТРАНСФОРМАТОР СОПРОТИВЛЕНИЙ торого вдоль линии опменепия толщины стер азующей.На чертеже показанполнения описываемогНа диэлектрическийводящая полоска 2, кслоем 3, нанесеннымкаркаса, образует пол ределя етсянки каркас аконом из вдоль об один из в о трансфор каркас 1 н оторая с на втору осковую и риантов исматора.анесена пропроводящимповерхностнию. ю дмет изобре В технике СВЧ существует ряд задач, решение которых связано с необходимостью преобразования волновых сопротивлений линий связи с целью согласования нагрузок.Известные полосковые трансформаторы сопротивлений представляют собой отрезки соответствующих линий с плавно меняющимися геометрическими размерами, причем длина этих отрезков пропорциональна величине требуемого коэффициента трансформации и КБВ. Такие трансформаторы сложны в изготовлении и имеют большие линейные размеры.Предлагаемый трансформатор, предназначенный для согласования полосковых линий связи, выполнен в виде полосковой линии, нанесенной по спирали на диэлектрический цилиндрический каркас, От известных он отличается тем, что толщина стенки каркаса изменяется вдоль образующей. Благодаря этому полосковая линия имеет переменное волновое сопротивление, закон изменения коПолосковый трансформатор сопротивлений, выполненный на диэлектрическом каркасе, имеющем форму цилиндра, одна из поверхностей которого покрыта проводящим слоем, а на другую нанесена по спирали проводящая полоска, отличающийся тем, что, с целью изменения величины волнового сопротивления вдоль полосковой линии и упрощения конструкции, стенка каркаса выполнена переменной толщины вдоль образующей,2030 0 21 Тираж 535 Подписноеелам изобретений и открытий при Совете Министров СССР Москва, Ценгр, пр. Серова, д. 4 Заказ 386110ЦНИИПИ Комитета ипография, пр, Сапунова Составитель А. Романов Редактор Л. А. Ильина Техред Л, Я, Бриккер Корректоры: Е. Н. Гудзон и М. Р. Ромашов
СмотретьЗаявка
882449
А. И. Вишневецкий, Б. Я. Ф. ельдман
юбретени
МПК / Метки
МПК: H01P 5/02
Метки: полосковый, сопротивлений, трансформатор
Опубликовано: 01.01.1967
Код ссылки
<a href="https://patents.su/2-203010-poloskovyjj-transformator-soprotivlenijj.html" target="_blank" rel="follow" title="База патентов СССР">Полосковый трансформатор сопротивлений</a>
