Установка для ультрафиолетового облучения кур-несушек при клеточном содержании
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 201824
Автор: Осетров
Текст

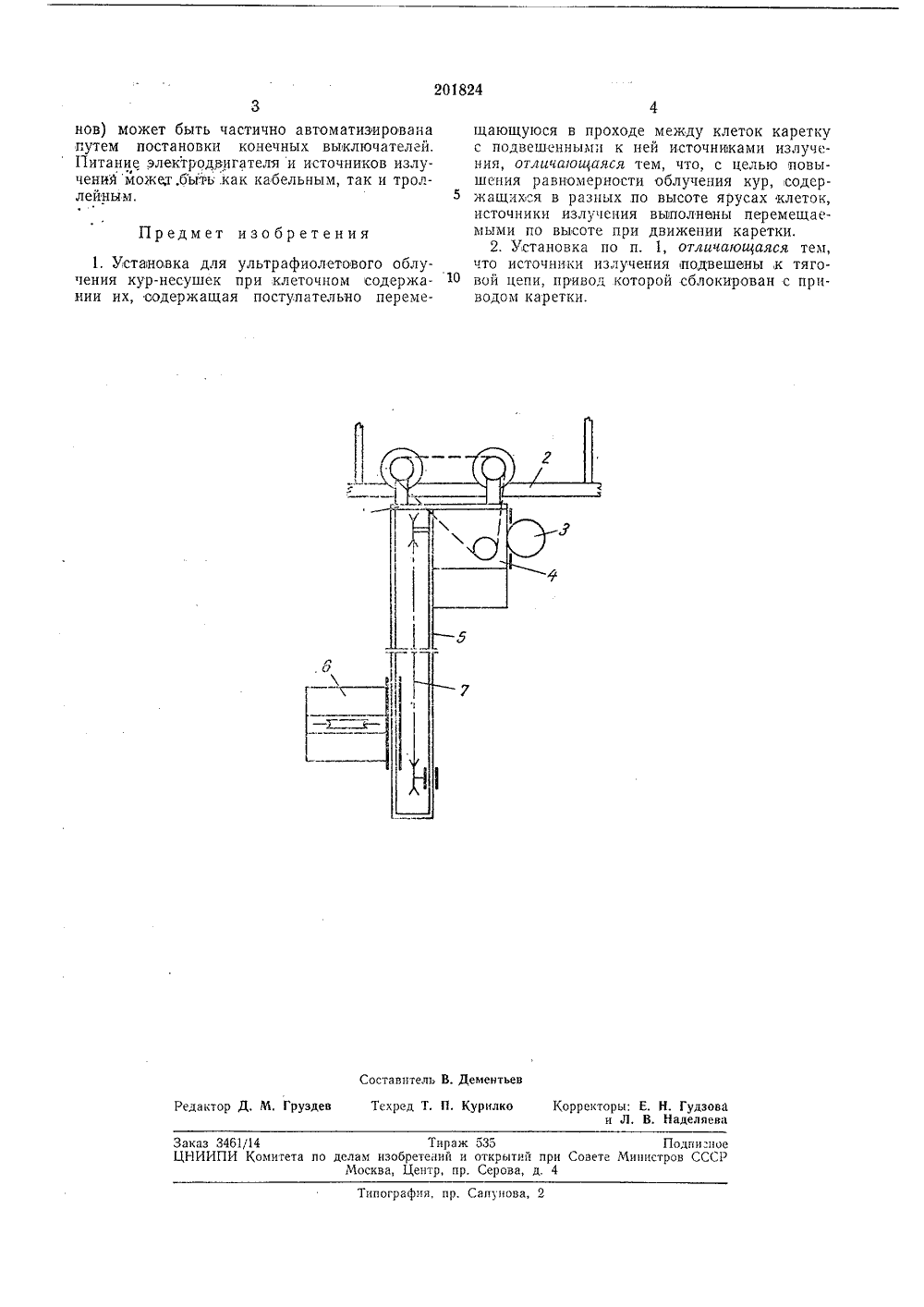

ОП ИСАН И ИЗОБРЕТЕНИ И АВТОРСКОМУ СВИДЕТЕЛЬСТВ Союз Советскихо- гЗависимое от авт, свидетельстваЗаявлено 21.1.1966 ( 1051072/30-15)с присоединением заявкиПриоритетОпубликовано 08.1 Х.1967. Бюллетень18Дата опубликования описания 20.Х 1.19 б 7 Кл, 451 т, 45/00 1 ЧПК А 011УДК 631.22.01(088.8) Комитет по аслам изобретеиий и открытий ори Совете Министров СССРАвторизобретения П, А. Осетров Заявитель УСТАНОВКА ДЛЯ УЛЬТРАФИОЛЕТОВОГО ОБЛУЧЕНИЯКУР-НЕСУШЕК ПРИ КЛЕТОЧНОМ СОДЕРЖАНИИ ИХ Известны установки для ультрафиолетового облучения кур-несушек, в которых источники излучения подвешиваются на каретке, перемещающейся по проходу между клетками с курами.При ярусном располокении последних доза облучения, получаемая курами, находящимися в клетках, располокенных на одном уровне, превышает дозы облучения кур, =одержащихся в клетках других ярусов. Ярусное расположение облучателей, хотя и решает частично задачу повышения равномерности облучения, но усложняет конструкцию установки и затрудняет ее обслуживание.В данном изобретении задача повышения равномерности облучения решается путем выполнения источников излучения перемещаемыми по высоте одновременно с поступательным движением каретки.В частности, это может быть достигнуто путем подвески источников излучения к тяговой цепи, привод которой сблокирован с приводом каретки.На чертеже схематически показана конструкция предложеиной установки.Установка состоит из каретки 1, перемешаемой по монорельсу 2 посредством электродвигателя 3 и редуктора 4, вертикальчой рамы 5, источников излучения б, подвешен ных к тяговой цепи 7. Крепление источников излучения к тяговойцепи может быть осуществлено посредствомгибкой связи, крепящейся к удлиненномупальцу цепи,5 Работа установки осуществляется следующи м о бр азом.После включения ламп включается электродвигатель перемещения каретки 3 и последняя начинает равномерно перемещаться10 по проходу между клетками, Одновременноза счет блокировки приводов, что достигнутопростым использованием общего редуктора 4с двумя выходными валами, начинает вра.ш,аться тяговая цепь 7, а источники излуче 15 ния б перемещаться вверх-вниз, причем передаточные числа редуктора подбираются такимобразом, что скорость вертикальных перемещений источников излучения превышает скорость перемещения каретки. Этим и дости 20 гается повышение равномерности облучениякур.На чертеже изображен одноламповый вариант установки, но в принципе их можетбыть и несколько. Так, при двухламповом ва 25 рианте их крепят к цепи на разной высоте,на расстоянии, равном половине высоты клеток, при этом нижняя лампа поднимается отниза до середины высоты клеток, а верхняя -от середины клеток до верха.30 Работа установки (реверс каретки, ее остаедакт 535открытий приСерова, д, 4 Полни:ноезете Министров СССР Типография, пр. Сапунова, 2 нов) может быть частично автоматизирована гутем постановки конечных выключателей. Питание электродв 11 гателя и источников излученияможет,быть как кабельным, так и троллейным, 5 Предмет изобретения 1, Установка для ультрафиолетового облучения кур-несушек при клеточном содержании их, содержащая поступательно перемеЗаказ 3461/14 ТираЦНИИПИ Комитета по делам изобретенийМосква, Центр,щающуюся в проходе между клеток каретку с подвешенными к ней источниками излучения, отличающаяся тем, что, с целью повышения равномерности облучения курсодержащихся в разных по высоте ярусах клеток, источники излучения вьвполнены перемещаемыми по высоте при движении каретки.2. Установка по п. 1, отличающаяся тем, что источники излучения подвешены,к тяговой цепи, привод которой сблокирован с приводом каретки.
СмотретьЗаявка
1051072
П. А. Осетров
МПК / Метки
МПК: A01K 45/00
Метки: клеточном, кур-несушек, облучения, содержании, ультрафиолетового
Опубликовано: 01.01.1967
