Автоколлимационньш уровень
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 201669
Автор: Ласий
Текст

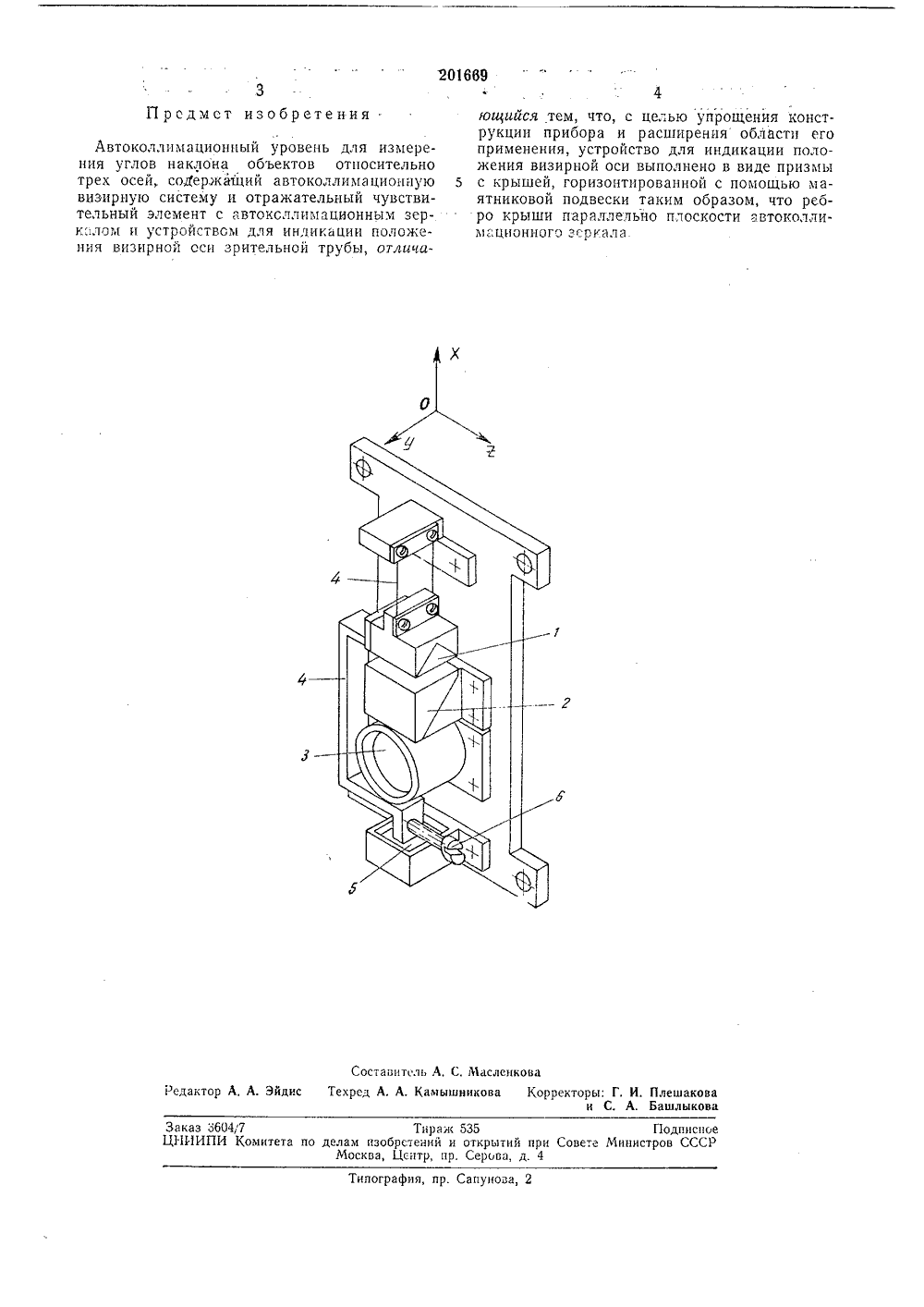

201669 ОПИСАНИЕИЗОБРЕТЕНИЯ. К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союа Советских Социалистических Республик;л. 42 с 547 "8/26 10 влено 10.1.1966 (т" аявки ох с присоединенПриоритетОпубликовано 1 ПК б 01 сУДК 528,528.1(088.8) Комитет ло делам зобретений и открытий ори Совете Министров СССРюллетень1 08,1 Х,1967 Дата опубликования описания 28.Х 1.19 Лвторизобретени. Г, Ласии аявител ВТОКОЛЛИМАЦИОННЫй УРОВЕНЪ носнтельно упо обла накло.по разно- ризонтальвательном и нитей с ями, полу- г ь точность В известных автоколлимационных уровн х, предназначенных для контроля углов нак, она объектов относительно трех осей и содержащих автоколлимационную визирную систему с отражательным чувствительным элементом, для индикации полокения визирной оси зрительной трубы используется жидкостное, например ртутное, зеркало, Применение ртутного зеркала не всегда допустимо, в частности, в труднодоступных местах или барокамерах, и кроме того, оно требует герметизации.Описываемый уровень устраняет указанные недостатки, Достигается это тем, что в нем вместо ртутного зеркала используется призма с крышей, горизонтированная с помощью маятниковой подвески таким образом, что ребро крыши параллельно плоскости автоколлимационного зеркала.На чертеже показана принципиальная схема отражательного чувствительного элемента уровня.Чувствительный элемент содержит призму с крышей 1, прямоугольную призму г и автоколлимационное зеркало 3. Зеркало и прямоугольная призма неподвижны, а призма с крышей может поворачиваться вокруг оси У и с помощью маятниковой подвески 4, демпфируемой жидкостью 5, горизонтируется так, что ребро крыши всегда параллельно плоскости зеркала 3, Юстировка осуществляется с помощью винта б.Часть параллельного пучка, выходящего изавтоколлимационной визирной системы, в качестве которой может быть использован, например, автоколлимационный теодолит (на чертеже не показан), попадает на зеркало , а другая часть - в прямоугольную призму 2, а из нее в призму 1. Отразившись от призмы 0 1, лучи снова попадают в призму 2 н затемв зрительную трубу теодолита. В плоскости ХОЛ лучи отражаются от призмы 1 под углом, в два раза превышающим угол разворота уровня относительно оси У. В плоскости 5 ХОУ лучи отражаются под тем же углом, подкоторым они на нее попадают. Измерение углов наклона отосей Х и 2 производится по зеркал 20 щеизвестной методике. Величину угна относительно осн У, определяют сти отсчетов, произведенных по го ному кругу теодолита при последо совмещении перекрестия его сетк 25 автоколлимационными изображеннченными от зеркала 3 и призм 1 и Уровень позволяет производить положения обьектов по трем осямЭ не нике +20" в пределах + 50.Предмет изобретения Лвтоколлнмационный уровень для измерения углов наклона объектов относительно трех осей, содержащий автоколлимационную визирную систему и отражательный чувствительный элемент с автоксллимационным зерк.,лом и устройством для индикации положения визирной оси зрительной трубы, отлича 201669 с 4вившийся тем, что, с целью упрощения конструкции прибора и расширения области его применения, устройство для индикации положения визирной оси выполнено в виде призмы5 с крышей, горизонтированной с помощью маятниковой подвески таким образом, что ребро крыши параллельно плоскости автоколлимационного зеркалаостаьитсль А, С. Масленкд А. А. Камышиикова Редактор А, А. Эйдис Текре Корректоры: Г, И. Плешаковаи С. А. Башлыкова Типография, пр. Сапунова, 2 Заказ 5604/7 Тираж 535 ПодписпоЦ 11 ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Центр, пр, Серова, д. 4
СмотретьЗаявка
1054758
А. Г. Ласий
МПК / Метки
МПК: G01C 9/12, G02B 27/30
Метки: автоколлимационньш, уровень
Опубликовано: 01.01.1967
Код ссылки
