Лабораторная установка для исследования процесса экстракции

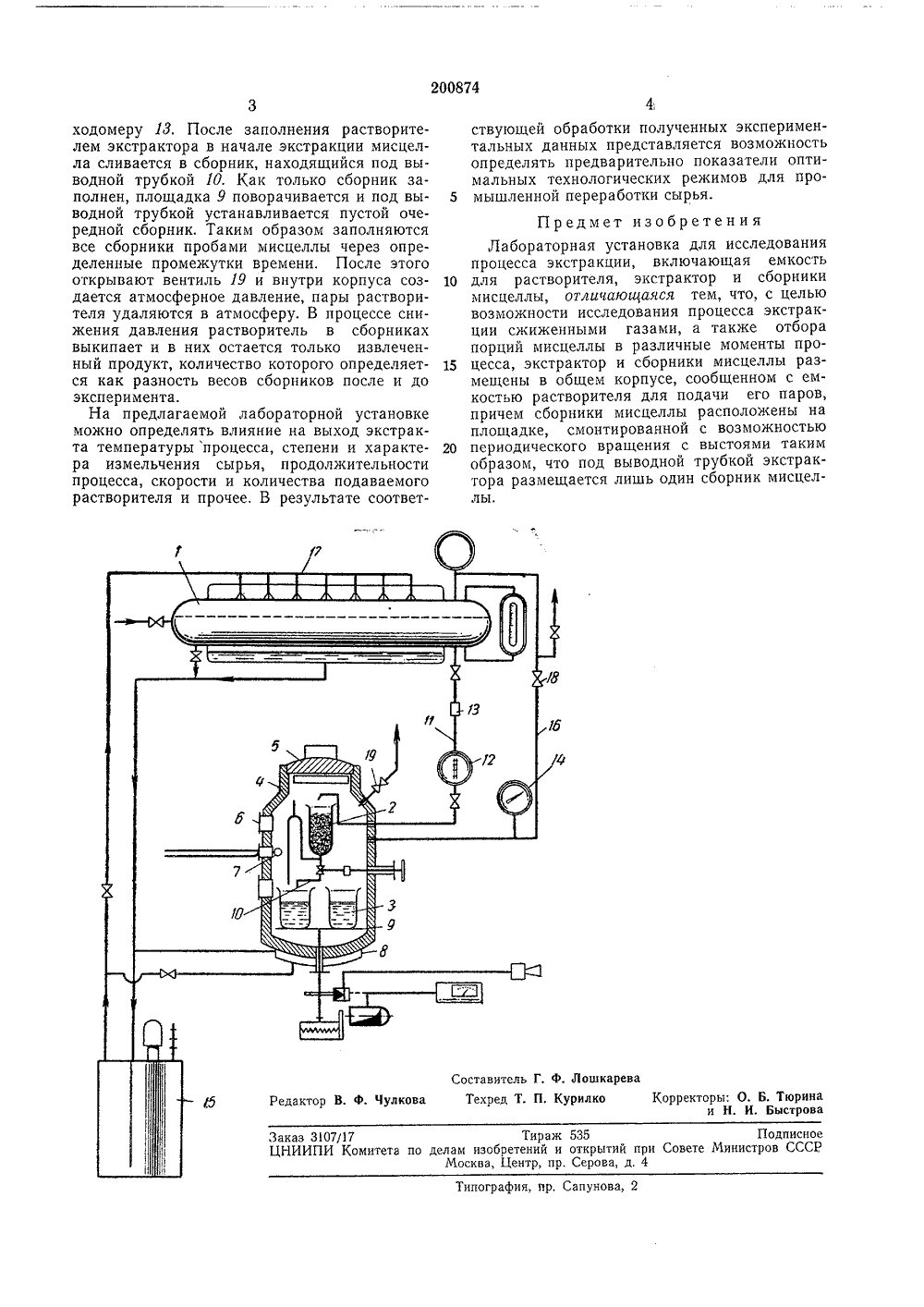

Союз Советских Социалистических Республик(омитет па дела зобретеиии и открытиипри Совете МинистровСССР ДК 542.61(088,8Мтзуренкова; пищевой . Авторызобретения А. В. в, И, Я. Пономаренко, П. ф. Разинко Н. Ф, Дюбанькова и С, В Бут Заявител иода ски но-исследо вательск промышленностиисти ЛАБО РНАЯ УСТАНОВКА ДЛЯ ИССЛ ПРОЦЕССА ЭКСТРАКЦИИАНИЯ лишь один ыисцелло азме присоединением заявкиИзвестны лабораторные установки для исследования процесса экстракции, включающие емкость для растворителя, экстрактор исборники мисцеллы.Г 1 редлагаемая установка позволяет исследавать процесс экстракции сжиженными газами и обеспечивает отбор порций мисцеллыв различные моменты процесса.Для этого экстрактор и сборники мисцеллыразмещены в общем корпусе, сообщенном с 10емкостью растворителя для подачи его паров,Сборники мисцеллы расположены на площадке, смонтированной с возможностью периодического вращения с выстоями таким образом,что под выводной трубкой экстрактора размещается лишь один сборник мисцеллы.На чертеже схематически изображена предлагаемая установка.Она включает емкость 1 для растворителя,экстрактор 2 и сборники 3 мисцеллы. Экстрактор и сборники мисцеллы размещены в общемкорпусе 4, снабженном быстросъемным люком б, смотровыми стеклами б, электролампой 7 для освещения и рубашкой 8 для подогрева,25 Сборники мисцеллы расположены на площадке 9, смонтированной с возможностью периодического вращения с выстоями таким образом, что под выводной трубкой 10 эк страктора р щаетсясборник.На трубопроводе 11 для подачи жидкого растворителя из емкости 1 в экстрактор 2 установлен фильтр 12 и расходомер 13, Для контроля давления в корпусе служит манометр 14.Обогревается или охлаждается емкость 1 и корпус 4 термостатом 15. Емкость снабжена трубопроводом 1 б для подачи из ее верхней части паров растворителя внутрь корпуса.Работает установка при исследовании процесса экстракции сжиженными газами следующим образом.Предварительно взвешенные и пронумерованные сборники 3 мисцеллы устанавливают на площадку 9, Затем в извлеченный из корпуса 4 экстрактор 2 загружают исследуемую навеску материала, после чего его вставляют внутрь корпуса, который закрывают люком б. Включают термостат 15, и вода из него при заданной температуре поступает в душирующее приспособление 17 для орошения емкости и в рубашку 8 корпуса. Открывают вентиль 18 на трубопроводе 1 б, и пары растворителя направляются внутрь последнего.При равенстве давлений в емкости и в корпусе жидкий растворитель по трубопроводу 11 подается в экстрактор 2. Количество подаваемого растворителя устанавливают по рас200874 4,Лошкарева рректоры: О. Б. Тюрин и Н. И. Быстров лк Подписное те Министров СССР. Серова, д. 4 ипографин, нр. Сапунова, 2 ходомеру 13, После заполнения растворителем экстрактора в начале экстракции мисцелла сливается в сборник, находящийся под выводной трубкой 10. Как только сборник заполнен, площадка 9 поворачивается и под выводной трубкой устанавливается пустой очередной сборник. Таким образом заполняются все сборники пробами мисцеллы через определенные промежутки времени. После этого открывают вентиль 19 и внутри корпуса создается атмосферное давление, пары растворителя удаляются в атмосферу. В процессе снижения давления растворитель в сборниках выкипает и в них остается только извлеченный продукт, количество которого определяется как разность весов сборников после и до эксперимента.На предлагаемой лабораторной установке можно определять влияние на выход экстракта температуры процесса, степени и характера измельчения сырья, продолжительности процесса, скорости и количества подаваемого растворителя и прочее. В результате соответствующей обработки полученных экспериментальных данных представляется возможность определять предварительно показатели оптимальных технологических режимов для про мышленной переработки сырья. Предмет изобретенияЛабораторная установка для исследованияпроцесса экстракции, включающая емкость 10 для растворителя, экстрактор и сборникимисцеллы, отличающаяся тем, что, с целью возможности исследования процесса экстракции сжиженными газами, а также отбора порций мисцеллы в различные моменты про цесса, экстрактор и сборники мисцеллы размещены в общем корпусе, сообщенном с емкостью растворителя для подачи его паров, причем сборники мисцеллы расположены на площадке, смонтированной с возможностью 20 периодического вращения с выстоями такимобразом, что под выводной трубкой экстрактора размещается лишь один сборник мисцеллы.
