Устройство для полирования микрошлифов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 199700
Авторы: Иол, Морозенко, Патлань, Пивоваров, Свинолобова
Текст

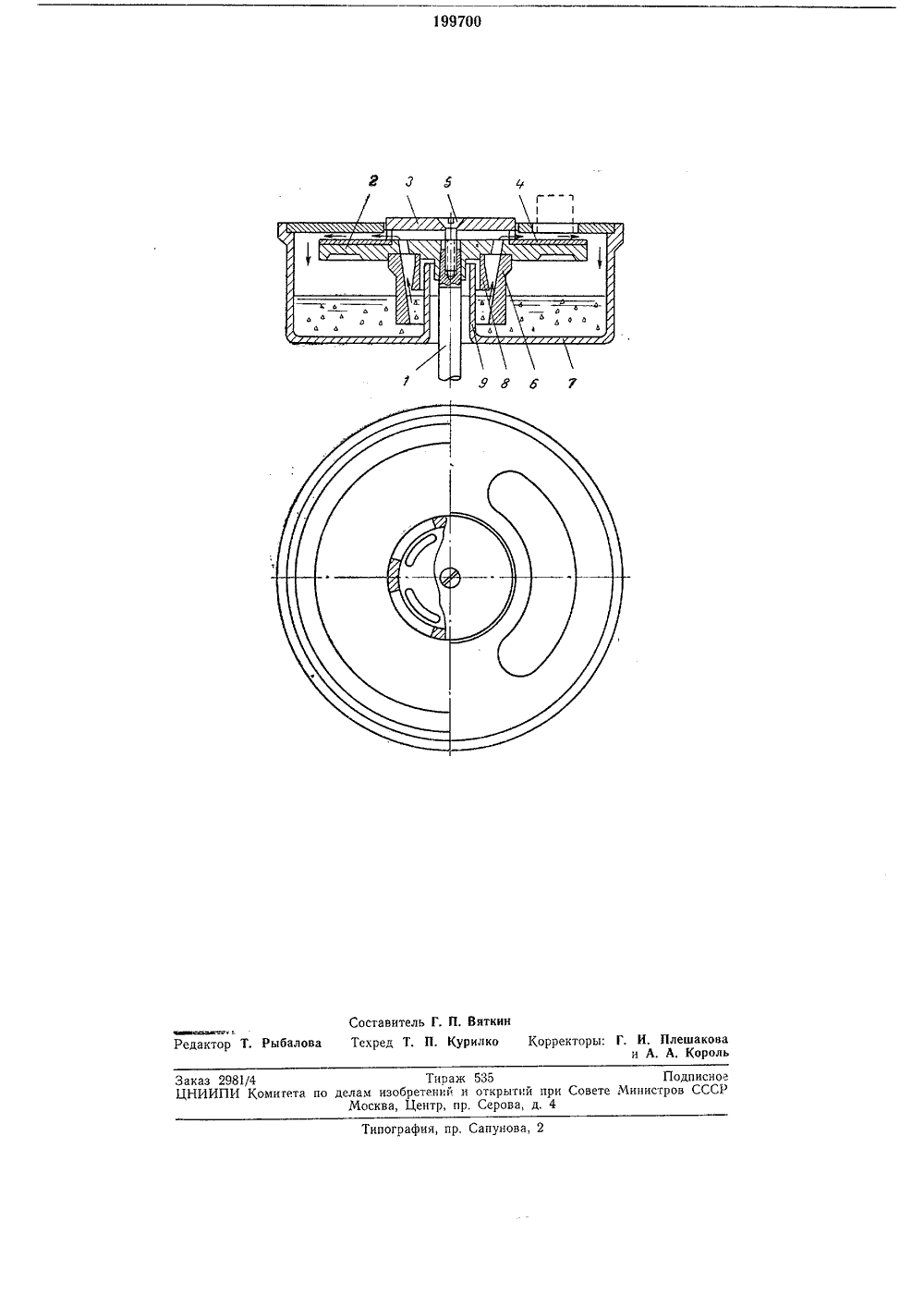

199700 О 11 ИСАН И Е ИЗОБРЕТЕНИЯ Союа Советских Социалистических РеспубликИ АВТОРСКОМУ СВНДНЕЛЬСТВУ Зависимое от авт. свидетельства43125-8) Заявлено 20,тг,1966 ( 107, 67 а присоединением заявки1 ПК В 241 т риоритет Комитет по лелем изобретений и открытий при Совете Министров СССР. Н, Морозенко, П, Я, Пивоваров, Е, Ф, Патлань, 3. И.Молявк и Л, П. Свинолобова Днепропетровский металлургический институ3 аявител УСТРОЙСТВО ДЛЯ ПОЛИР АНИЯ МИКРОШЛИ едмет изобретения Известны устроиства для полирования микрошлифов, содержащие вращающийся диск с полировальником, поливаемый суспензией абразивного порошка, и бачок для сбора суопензии.Предложенное устройство позволяет многократно использовать суспензию и непрерывно ее подавать па диск, Для этого на диске укреплена обойма, которая снабгкена расширяющейся вверх полостью, выходящей на уровень рабочей поверхности диска, опущена нижней частью в бачок ниже уровня суспензии и обеспечивает подъем суспензии и подачу ее под воздействием центробежной силы,На чертеже схематически изображено описываемое устройство.На центрирующий конус быстро вращающегося вала 1 насажен диск 2. С помощью корончатой шайбы 3 шлифовальник или полировальник 4 прижимается к верхнему торцу диска 2 винтом 5, В нижнем торце диска расположена выточка, в которую запрессована обойма б с коническим отверстием.При вращении обоймы вместе с диском абразивная суспензия под действием центробежных сил устремляется по стенкам обоймы вверх и через отверстия, вырезанные в диске, попадает на поверхность шлифовальника или полировальника 4. Разливаясь по поверхности шлифовальника, суспензия под действием центробежных сил сбрасывается обратно в бачок 7.Для предотвращения попадания алмазной суспензии на поверхность вала 1 во время остановки и пуска станка на выступ нижнего торца диска напрессована втулка 8, выполняющая функции сбрасывателя. Стакан 9, приваренный в центре бачка 7, также предохраняет вал от попадания на его поверхность алмазной суспензии. Устройство для полирования микрошлифов, содержащее вращающийся диск с полировальником, поливаемый суспензией абразивного порошка, например алмазного, и бачок для сбора суспензии, от,гичаюигееея тем, что, с целью многократного использования суспензии и непрерывной ее подачи, на диске укреплена обойма, снабженная расширяющейся вверх полостью, выходящей на уровень рабочей поверхности диска, и опущенная нижней частью в бачок ниже уровня суспензии, обеспечивающая подъем суспензии и подачу ее под воздействием центробежной силы,199700 Составитель Г. П. ВяткинТехред Т. П. Курилко Корректоры: Г. И. Плещаковаи А. А. Король Редактор Т. Рыбалова Заказ 2981/4 Тираж 535 ПодписноеЦНИИПИ Комигета по делам изобретений и открытий при Совете Министров СССР Москва, Центр, пр. Серова, д, 4 Типография, пр. Сапунова, 2
СмотретьЗаявка
1077243
Днепропетровский металлургический институ
В. Н. Морозенко, П. Я. Пивоваров, Е. Ф. Патлань, Ц. Иол вко, Л. П. Свинолобова
МПК / Метки
МПК: B24B 37/04, B24B 57/02
Метки: микрошлифов, полирования
Опубликовано: 01.01.1967
Код ссылки
<a href="https://patents.su/2-199700-ustrojjstvo-dlya-polirovaniya-mikroshlifov.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для полирования микрошлифов</a>
