Устройство для двустороннего полирования дисков
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

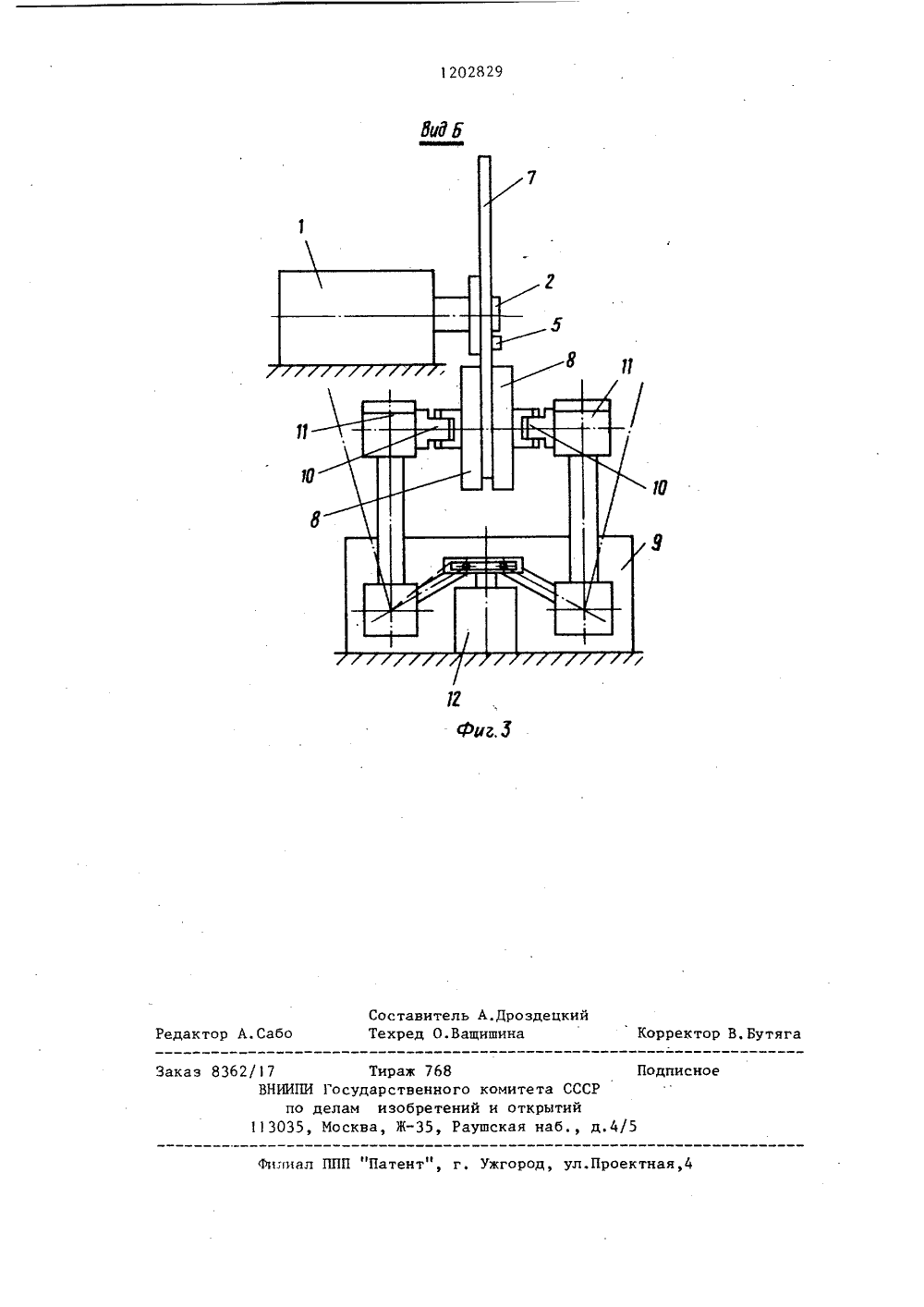

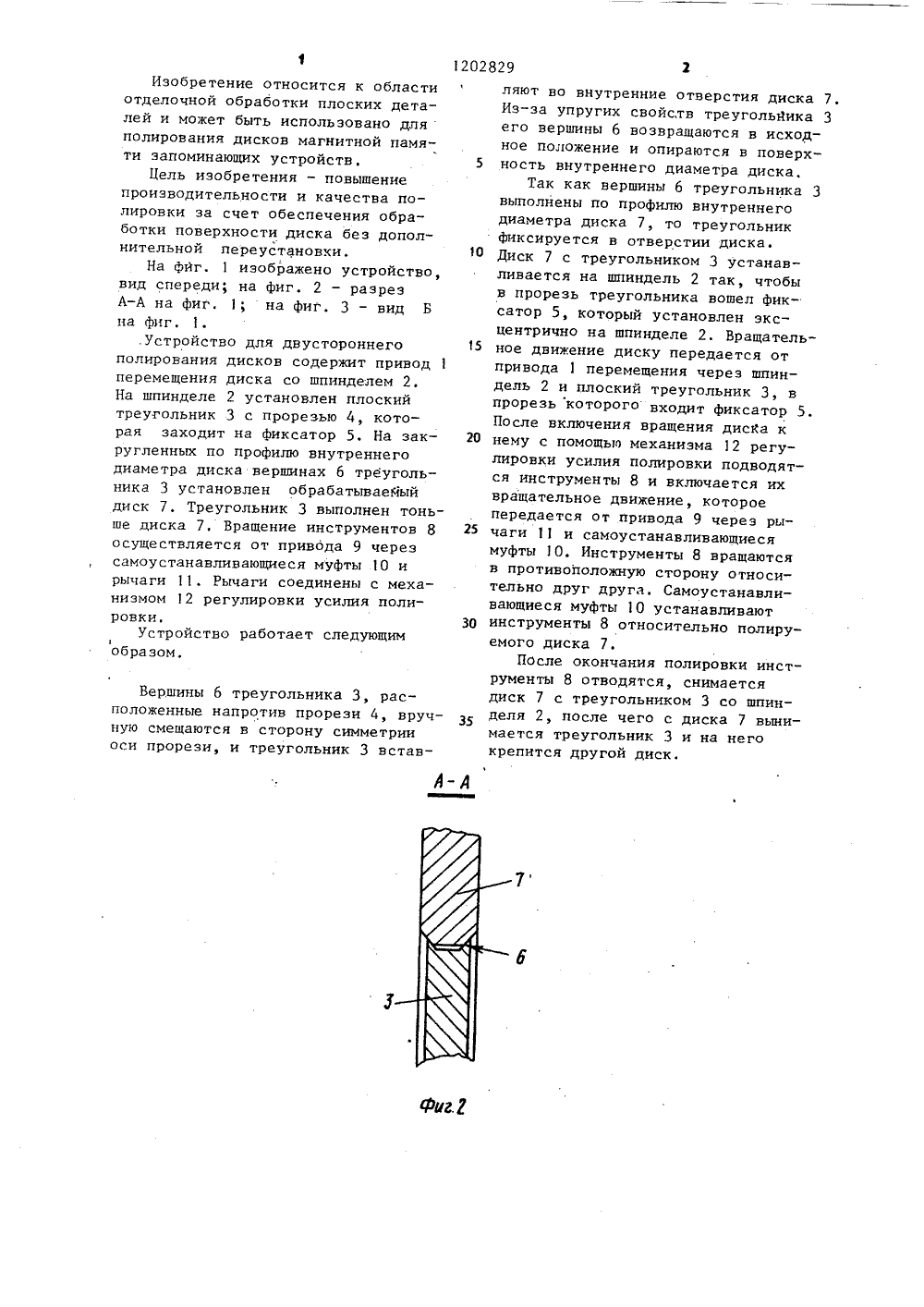

(56) Авторское свидетельство СССРУ 1052374, кл. В 24 В 37/04, 1982.(54) 57) УСТРОЙСТВО ДЛЯ ДВУСТОРОННЕГО ПОЛИРОВАНИЯ ДИСКОВ, содержащестанину со смонтированными на нейшпинделем изделия и двумя установленными соосно друг другу с возможюл. У 1 конструкторско-техо средств автоматиностью осевого перемещения шпинд ями инструментов, ось которых раллельна оси шпинделя изделия о т л и ч а ю щ е е с я тем, ч с целью повышения производительнос ти и качества полировки, устройство снабжено закрепленным на торце шпинделя изделия фиксатором, расположенным эксцентрично относитель но его оси, и плоским треугольником с закругленными вершинами, предназначенными для контакта с внутренней поверхностью диска и с выполненной в нем радиальной пров которой размещен фиксат5 20 25 30 Изобретение относится к области отделочной обработки плоских деталей и может быть использовано дляполирования дисков магнитной памяти запоминающих устройств.Цель изобретения - повышение производительности и качества полировки за счет обеспечения обработки поверхности диска без дополнительной переустановки.На фиг. 1 изображено устройство, вид спереди; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - вид Б на фиг. 1.,Устройство для двустороннего полирования дисков содержит привод 1 перемещения диска со шпинделем 2. На шпинделе 2 установлен плоский треугольник 3 с прорезью 4, которая заходит на фиксатор 5. На закругленных по профилю внутреннего диаметра диска вершинах 6 треугольника 3 установлен обрабатываемый диск 7. Треугольник 3 выполнен тоньше диска 7. Вращение инструментов 8 осуществляется от привода 9 через самоустанавливающиеся муфты 10 и рычаги 11. Рычаги соединены с механизмом 12 регулировки усилия полировки.Устройство работает следующимобразом,Вершины 6 треугольника 3, расположенные напротив прорези 4, вручную смещаются в сторону симметрии оси прорези, и треугольник 3 вставляют во внутренние отверстия диска 7. Из-эа упругих свойств треугольника 3 его вершины 6 возвращаются в исходное положение и опираются в поверхность внутреннего диаметра диска.Так как вершины 6 треугольника 3 выполнены по профилю внутреннего диаметра диска 7, то треугольник фиксируется в отверстии диска. Диск 7 с треугольником 3 устанавливается на шпиндель 2 так, чтобы в прорезь треугольника вошел фиксатор 5, который установлен эксцентрично на шпинделе 2. Вращательное движение диску передается от привода 1 перемещения через шпиндель 2 и плоский треугольник 3, в прорезь которого входит фиксатор 5. После включения вращения диска к нему с помощью механизма 12 регулировки усилия полировки подводятся инструменты 8 и включается их вращательное движение, которое передается от привода 9 через рычаги 11 и самоустанавливающиеся муфты 1 О. Инструменты 8 вращаются в противоположную сторону относительно друг друга. Самоустанавливающиеся муфты 1 О устанавливают инструменты 8 относительно полируемого диска 7.После окончания полировки инструменты 8 отводятся, снимается дискс треугольником 3 со шпинделя 2, после чего с диска 7 вынимается треугольник 3 и на него крепится другой диск.децки орректор В.Бутяга Зака Т ударс венного ко бретений и ва, Ж, Раушск"Патент", г, Ужгород, ул.Проектная,пиал 8362/17 ВНИИПИ Го по дел 113035, Мо
СмотретьЗаявка
3712552, 27.01.1984
СПЕЦИАЛЬНОЕ КОНСТРУКТОРСКО-ТЕХНОЛОГИЧЕСКОЕ БЮРО СРЕДСТВ АВТОМАТИЗАЦИИ
СТРИШКА ВИТАУТАС ЧЕСЛОВИЧ, ЖЕМАЙТИТЕ ГРАЖИНА АНТАНОВНА
МПК / Метки
МПК: B24B 37/04
Метки: двустороннего, дисков, полирования
Опубликовано: 07.01.1986
Код ссылки
<a href="https://patents.su/3-1202829-ustrojjstvo-dlya-dvustoronnego-polirovaniya-diskov.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для двустороннего полирования дисков</a>
