Номер патента: 198757
Текст

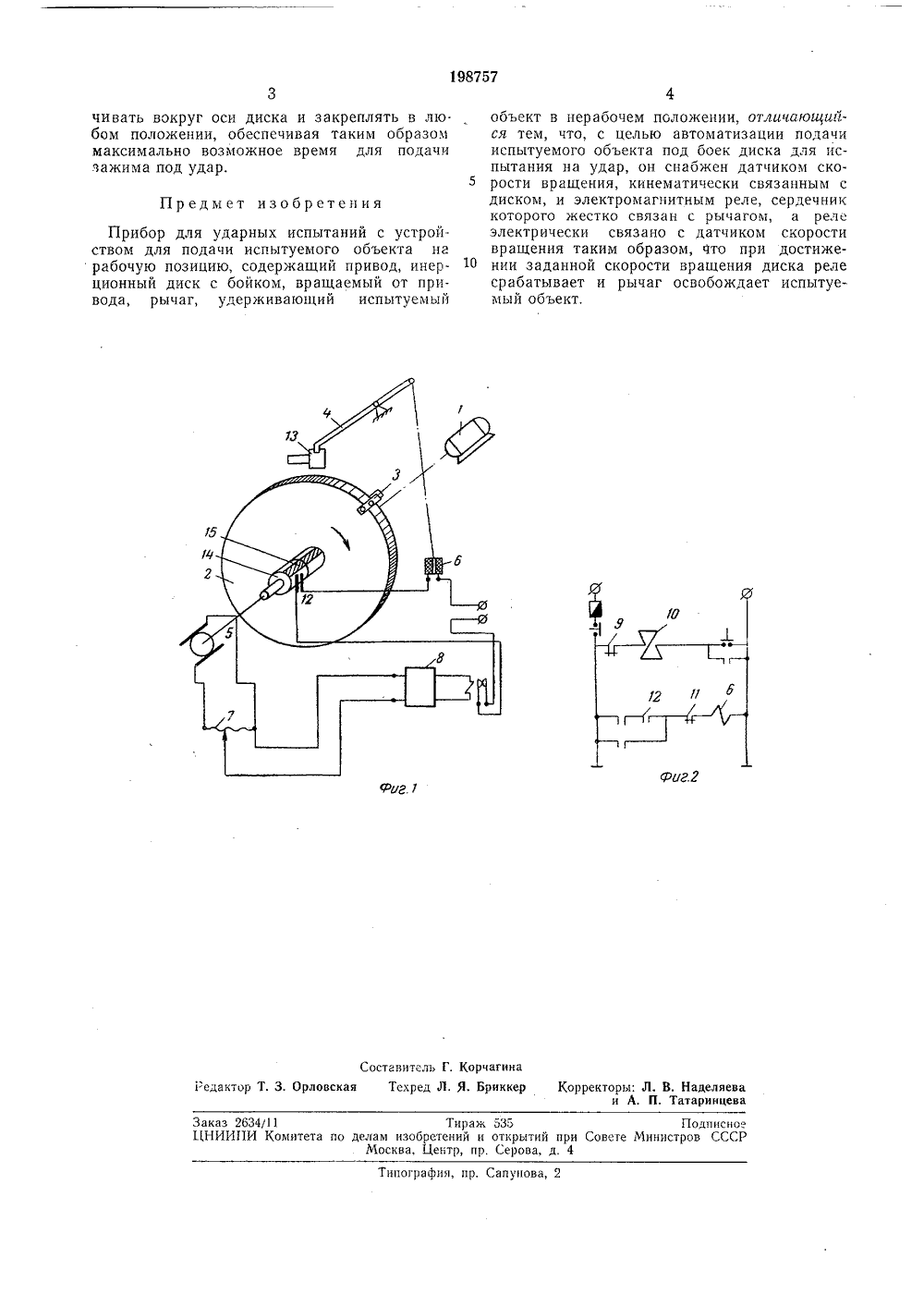

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ О 8757 Союз Советских Социалистических РеспубликЗависимое от авт. свидетельства421, 34 аявлено 17.Ч.1965 ( 1007701/25-28 динением заявкис п МПК С риоритет Комитет пп т,злам изобретений и открытиори Совете МинистровСССР ДК 620.1,05; :620.178.7 (088,8) бликовано 28,Ч 1,1967, Бюллетень14 а опубликования описания 15.Ч 111.196 Авторыизобретения ММ АЯОдТ 11 Т 110- стйят Вюй 1 я Б, Строеиов и А, А. Путо оюзный научно-исследовательский институт и Заявител Я УДАРНЫХ ИСПЫТАН ПРИБ Известны приборы для ударных испытаний, содержащие привод, инерционный диск с бойком, вращаемый от привода, рычаг, удерживающий испытуемый обьект в нерабочем положении. Момент подачи испытуемого объекта под удар выбирается оператором,Предлагаемый прибор отличается от известных тем, что, с целью автоматизации подачи испытуемого объекта под боек диска для испытания на удар, он снабжен датчиком скорости вращения, кинематически связанным с диском, и электромагнитным реле, сердечник которого жестко соединен с рычагом. Реле электрически связано с датчиком скорости вращения таким образом, что при достижении заданной скорости вращения диска реле срабатывает и рычаг освобокдает испытуемый обьект.На фиг. 1 ринципиальнаялектрическая изобракена и на иг, 2 инерционный от привода,й объект в 5 скорости с диском и электромагс рычагом.им образом.я под дейстсхема приоора, фэсхема.Прибор содержит привод 1,диск 2 с бойком 3, вращаемыйРычаг 4 удерживает испытуемьнерабочем полокении. Датчиквращения связан кинематическиэлектрически с реле, сердечникнитного реле жестко соединенУстройство работает следующПри вкл очении электродвигател вием напряжения, возникающего в датчике,и уменьшаемого сопротивлением 7, стрелкамилливольтметра 8 перемещается по шкалеот нуля к максимуму, где заранее устанавли 5 вают задатчик милливольтметра.Когда стрелка подойдет к задатчику, контакт 9 размыкается и обесточивает цепь катушки магнитного пускателя 10. При этомякорь магнитного пускагеля падает, цепь об 10 мотки электродвигателя размыкается и одновременно замыкается контакт 11, которыйобеспечивает срабатывание реле только призатухании вращения диска после выключенияэлектродвигателя.15 При отключении электродвигателя вращение диска медленно затухает и стрелка милливольтметра начинает перемещаться в сторону нуля. Когда скорость вращения дискадостигнет заданной, стрелка подойдет ко вто 20 рому задатчику и после замыкания контакта12, который включается при каждом оборотедиска, реле сработает, рычаг поднимется иосвободит зажим 13,Контакт 12 служит для точной фиксации25 полокения бойков диска относительно зажима 13 в момент его освобождения и благодаря этому удар наносится лишь тогда, когдаголовка зажима находится в строго горизонтальном положении, Текстолитовую втулкуЗО 14 с латунной пластинкой 15 можно повораВ. Наделяева Татаринцева ректоры: Ли А. ке Заказ 2634/11 Тираж 535 Подпнсно.ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Центр, пр. Серова, д. 4 Типография, пр. Сапунова, 2 чивать вокруг оси диска и закреплять в лю. бом положении, обеспечивая таким образом максимально возможное время для подачи зажима под удар. Прибор для ударных испытаний с устройством для подачи испытуемого объекта на рабочую позицию, содержащий привод, инерционный диск с бойком, вращаемый от привода, рычаг, удерживающий испытуемый объект в нерабочем положении, отличающий; ся тем, что, с целью автоматизации подачи испытуемого объекта под боек диска для испытания на удар, он снабжен датчиком скорости вращения, кинематически связанным с диском, и электромагнитным реле, сердечник которого жестко связан с рычагом, а реле электрически связано с датчиком скорости вращения таким образом, что при достиже нии заданной скорости вращения диска релесрабатывает и рычаг освобождает испытуемый объект.
