Номер патента: 197724
Авторы: Караченцев, Коломиец, Поташев
Текст

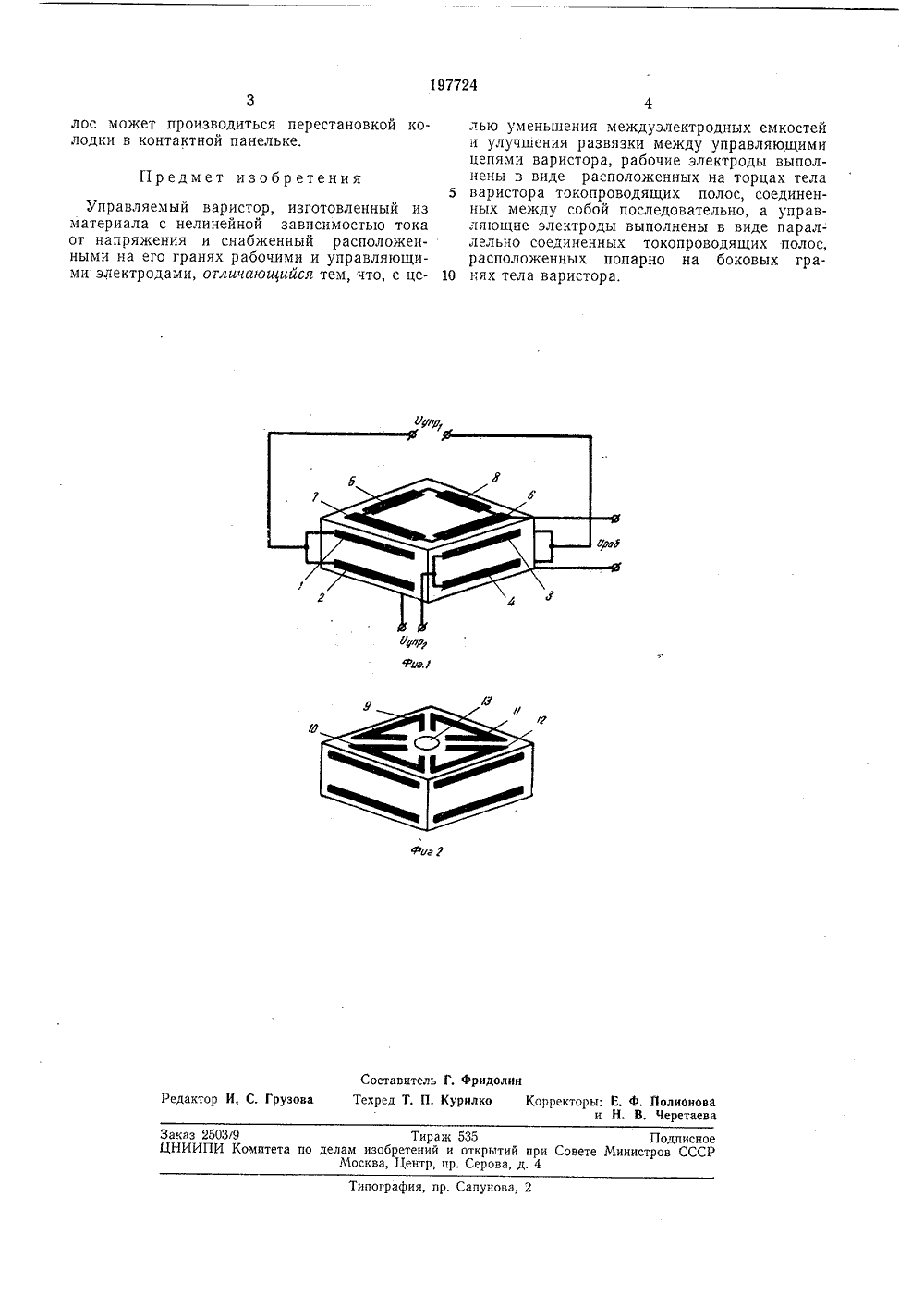

О П И С А Н И Е ВУУ 24ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Ресоу 0 ликЗависимое от авт, свидетельства М Заявлено 10,1.1966 ( 1048806/26-9) Кл, 21 с, 55/О исоединением заявки Комитет ле делам зобретений и открыти ори Совете Министров СССРНАПК Н 01 ПриоритетОпубликовано 09.И.1967, Бюллетень М 13 Дата опубликования описания 8,И 11.1967621.316.89(088 Авторыизобрете, Т, Коломиец, А, Я. Караченцев и Ю. Н. Поташе аявите УПРАВЛЯЕМЪЙ ВАРИСТ в виде полос поэлектродный управ Известны управляемые варисторы, изготовленные из материала с нелинейной зависимостью тока от напряжения и снабженные расположенными на их гранях рабочими и управляющими электродами,В предложенном управляемом варисторе, в отличие от известных, рабочие электроды выполнены в виде токопроводящих полос, размешенных на торцах тела варистора и соединенных между собой последовательно, Управляющие электроды представляют собой параллельно соединенные токопроводящие полосы, установленные попарно на боковых гранях тела варистора.Это обеспечивает уменьшение междуэлектродных емкостей и улучшение развязки между управляющими цепями варистора.На фиг. 1 и 2 представлены два конструктивных варианта упраьляемых варисторов.Параллельно соединенные токопроводящие полосы 1 и 2 и соответствующие им полосы, расположенные на противоположной боковой грани тела варистора, образуют первую пару управляющих электродов, полосы 3 и 4 и полосы на противоположной грани - вторую, а последовательно соединенные токопроводящие полосы 5 - 8 на торцах тела варистора - рабочие электроды,Выполнение электродовзволяет применять много ляемыи варистор в различных вариантахсхем путем переключения выводов от полос всоответствии с новой заданной схемой.Если полосы 1, 2 и 3, 4 н соответствующиеим полосы на противоположных гранях, образующие управляющие электроды, отключитьодну от другой, а полосы 5, 6 использоватькак управляющие электроды, то полосы 7 и 8будут рабочими электродами. Аналогично мо 10 гут быть использованы и четыре полосы противоположной грани. Взаимное влияние этихдвух управляемых варисторов, расположенныхна противоположных гранях тела варистора,практически ничтожно, так как сопротивление15 между токопроводящюш полосами 5 - 8 иэлектродами на противоположной грани оченьвелико (полосы 1, 2 и 3, 4 не соединены прогодниками).Если необходимо получить сопротивление20 у правляехгого варистора меньшей величины,то вместо полос более целесообразно применить электроды другой конфигурации (см.фиг, 2),В этом конструктивном варианте для обеспечения нормальной работы управляемого варистора, образованного из электродов 9 - 12,предусмотрено отверстие 13.Выводы от каждой полосы могут быть размещены на отдельной контактной панельке30 (гга чертеже не показана), а переключение по197724 лос может производиться перестановкой колодки в контактной панельке. Управляемый варистор, изготовленный из материала с нелинейной зависимостью тока от напряжения и снабженный расположенными на его гранях рабочими и управляющими электродами, отличающийся тем, что, с цеупр Составитель Г. Фридолии хред Т. П, Курилко Корректоры: Е. Ф, Полионова и Н. В. Черетаевадактор И., С. Грузов Заказ 2503/9ЦНИИПИ Комите Тираж 535елам изобретений и открытий при Совете Москва, Центр, пр. Серова, д. 4 Подписноеистров СССР Типография, пр. Сапунова,Предмет изобретения лью уменьшения междуэлектродных емкостей и улучшения развязки между управляющими цепями варистора, рабочие электроды выполнены в виде расположенных на торцах тела 5 варистора токопроводящих полос, соединенных между собой последовательно, а управляющие электроды выполнены в виде параллельно соединенных токопроводящих полос, расположенных попарно на боковых гра нях тела варистора.
СмотретьЗаявка
1048806
Б. Т. Коломиец, А. Я. Караченцев, Ю. Н. Поташев
