Программное реле времени

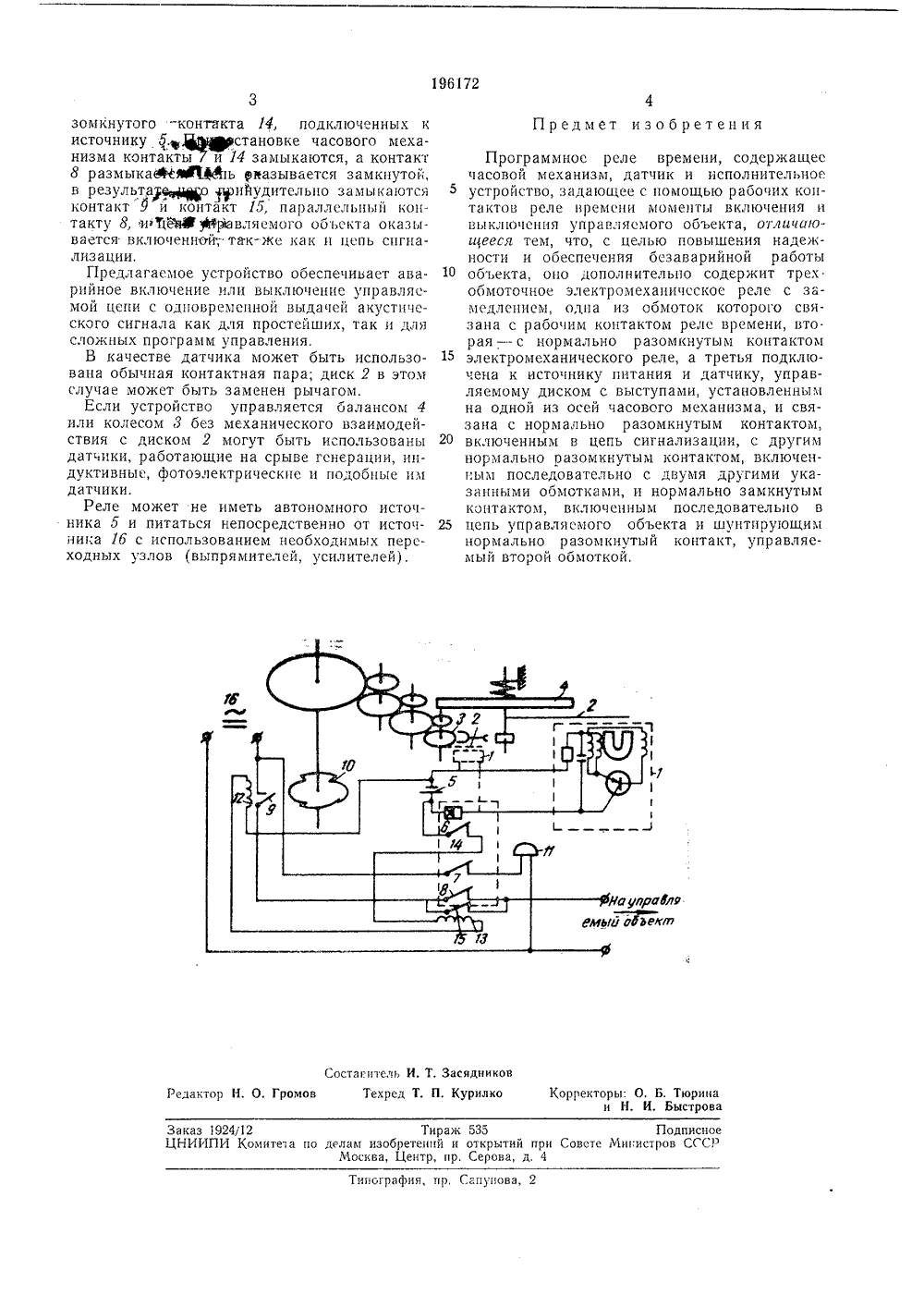

96172 Союэ Соеетских Социалистических РеспубликЗависимое от авт Заявлено 09,Х,196 видетельства М 1031955/26-24) Кл, 21 о, 4/ с присоединением заявк ПК Н 01 Ь риоритетпубликовано 16 Комитет по делам зсоретеиий и открыти( 621,318,562.7(088,8) при Совете Министров СССРДага опубликования описания 1 ХП.1 Автор зоб ретен А. М. Курицкий Заявитель 1 аучно ледовательскии инс ГРАММНОЕ РЕЛЕ ВРЕМЕН Известны реле времени, включающие часо. вой механизм, датчик и исполнительное устройство, задающее с помощью рабочих контактов реле времени моменты ьключения и выключения управляемого объекта.Предлагаемое устройство отличается теы, что оно содержит дополнительное трехобмоточное э:ектромеханическое реле с замедлением, одна из обмоток которого связана с рабочим контактом реле времени, вторая - с нормально разомкнутым контактом электромсханичсского реле, а третья подключена к источнику питания и датчику, управляемому диском с выступами, установленным на одной из осей часового механизма, и связана с нормально разомкнутым контактом, вклоченны в цепь сигнализации, а так же с другим нормально разомкнутым контактом, включенным последовательно с двумя первыми обмотками, и нормально замкнутым контактом, включенным последовательно в цепь управляемого объекта и шунтирующим нормально разомкнутый контакт, управляемый ьторой обмоткой. Это позволяет обеспечить безаварийную работу управляемого объекта и повысить надежность работы реле.На чертеже изображена схема предлагаемого реле.Контактный или бесконтактный датчик 1 управляегся диском 2 с выступами, установут носовой промышленности ленным на однои из осеи часового механизма, например иа оси колеса 8 или баланса 4. При срабатывании датчика замыкается цепь, в которую последовательно включены источник 5 питания 5 и обмотка б трехобмоточного реле.Реле снабжено каким-либо известным устрой.ством для замедления времени срабатывания.При нормальней работе часового механизма цепь замыкается на короткое время, и нормально разомкнутый и нормально замкнутыи ко.такты 7 и 8 реле не успевают срабатывать.В этом случае рабочий контакт 9 реле времени, управляемый кулачком 10 или другим программоносителем, замыкает и размыкает цепь управляемого объекта. Если в некотором интервале времени произошла длительная остановка часового механизма (время остановки превышает время задержки срабатывания реле), контакт 8 размыкает цепь управ ляемого объекта, а контакт 7 замыкает цепьзвонка 11, выдающего аварийный акустический сигнал.Если часовой механизм останавливается вмомент, когда рабочий контакт 9 разомкнут, 25 для устранения аварийного состояния необходимо замкнуть цепь управляемого объекта с выдачей аварийного сигнала,Для этого реле содержит цепь, состоящуюиз последовательно включенных обмоток 12 и ЗО 18 трехобмот ейного реле и нормально ра. Громов Тирамс 535енпЙ и открыттр, пр. Серов Подписноете Мгн истров СССР при С 4 Типография, пр. Сапунов зомкнутого -контакта 14, подключенных к источнику 5. становке часового механизма контакты и 14 замыкаются, а контакт 8 размыкаФФЯФЬЖь называется замкнутой, в результауащщщо уийудительно замыкаются контакт 7 и контакт 1 д, пяряллслы 1 ь 111 контакту 8, иТ 1 евВфФревляемого объекта оказывается включенной;"так-же как и цепь сигнализации.Предлагаемое устройство обеспечивает аварийное включение или выключение управляемой цепи с одновременной выдачей акустического сигнала как для простейших, так и для сложных программ управления,В качестве датчика может быть использована обычная контактная пара; диск 2 в этом случае может быть заменен рычагом,Если устройство управляется балансом 4 или колесом 3 без механического взаимодействия с диском 2 могут быть использованы датчики, работающие на срыве генерации, индуктивные, фотоэлектрические и подобные им датчики.Реле может не иметь автономного источника 5 и питаться непосредственно от источника 1 б с использованием необходимых персходных узлов (выпрямителей, усилителей),Заказ 1924/12 ЦНИИПИ Комитета по делам изобр Москва, ЦПредмет изобретения Программное реле времени, содержащесчасовой механизм, датчик и исполнительное устройство, задающее с помощью рабочих контактов реле времени моменты включения и выключения управляемого объекта, отличаюиееся тем, что, с целью повышения надежности и обеспечения безаварийной работы 10 объекта, оно дополнительно содержит трехобмоточное электромеханичсское реле с замедлением, одна из обмоток которого связана с рабочим контактом реле времени, вто.рая - с нормально разомкнутым контактом электромеханического реле, а третья подкл 1 очена к источнику питания и датчику, управляемому диском с выступами, установленным на одной из осей часового механизма, и связана с нормально разомкнутым контактом, 20 включенным в цепь сигнализации, с другимнормально разомкнутым контактом, включеч;ым последовательно с двумя другими указанными обмотками, и нормально замкнутым контактом, включенным последовательно в 25 цепь управляемого объекта и шунтпрующимнормально разомкнутый контакт, управляемый второй обмоткой.
