Прибор для сжатия поршневых уплотняющих колец

Номер патента: 19413

Автор: Погорелов

ZIP архив

Текст

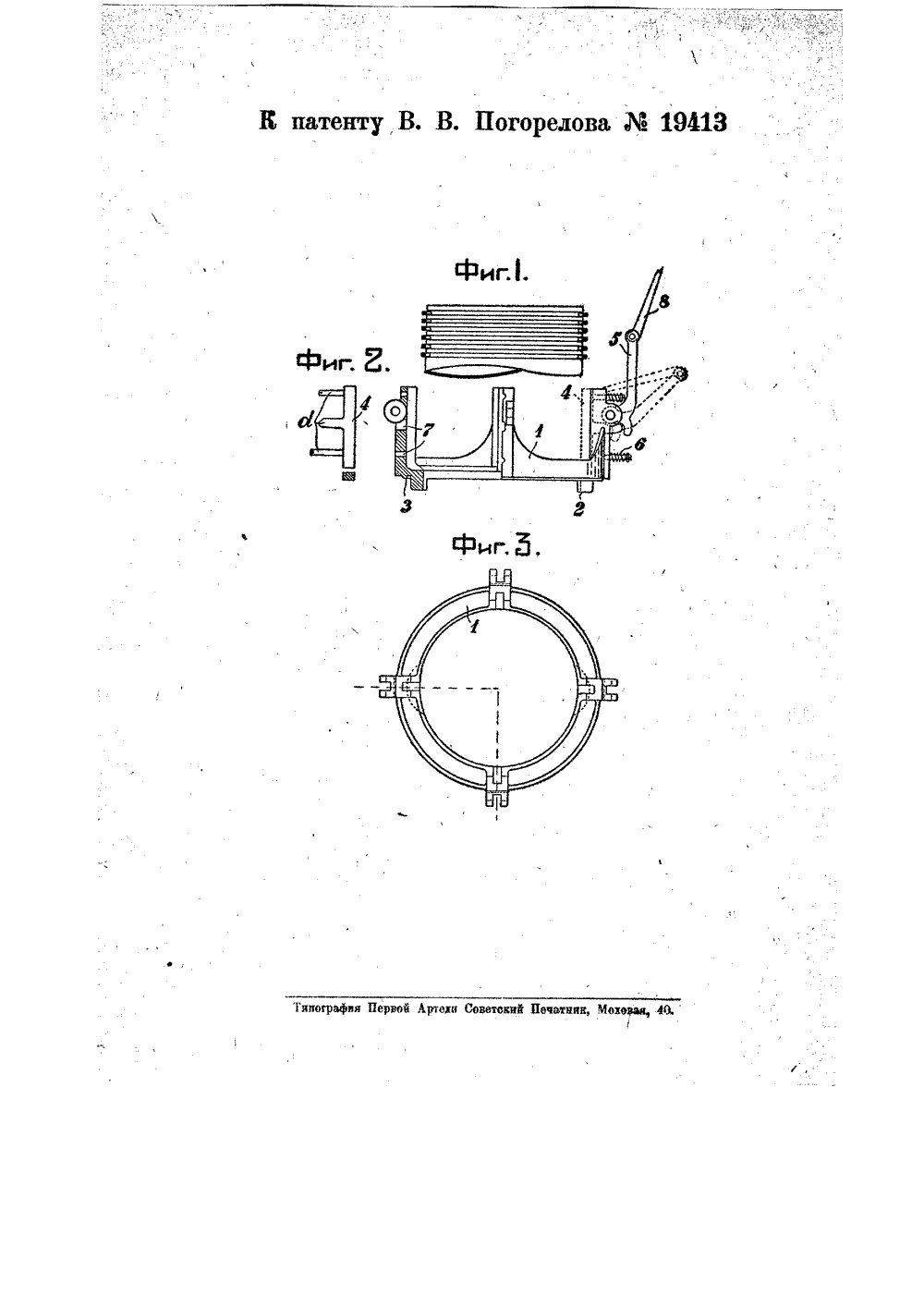

ОПИСАНИЕ прибора для сжатия поршневых уплотняющих колец.К патенту В, 8. Йогоредова, заявленному 10 февраля 1930 года(заяв. свид. пя 64164),О выдаче патента опубликовано 28 февраля 1931 года. Действие патента распространяется на 15 лет от 28 февраля 1931 года, уДля ускорения вставки поршня в цилиндр, поршневые кольпца предварительно саимаются посредством поворотных рычагов пружинными, колодками, помещенными в особом кольце, надеваемом при вставке на конец цилиндра.На схематическом чертеже фиг. 1 пред, етавляет частично вид кольца сбоку и , вертикальный разрез его по АБВ (фиг.З), и головку обжимаемого поршня, фиг. 2 - деталь колодки и фиг, 3 в в кольца сверху.На кольце 1 в четырех гнездах"в пазах стоек 2 помещены пружинные колодки 4, входящие своими пальцами И в отверстия 7 кольца. Колодки могут быть нажаты поворотными рычагами 5 с собачками 8, Крайние пальцы И колодки соединены с пружинами 6.При вставке поршня в цилиндр, ново. .ротом рычагов 5 смещаются к центру подвижные колодки 4 и сжимают поршневые пружины, облегчая этим вставку. Для удержания колодок 4 в смещенном положении служат собачки 8, а для от" тягиваиия колодок 4 обратно в свои гне-зда, после отдачи собачек 8, служатпружины 6,Предмет патента, Прибор для сжатия поршневых упаМ няющих колец с целью облегчения всю вления поршней в цилиндры, характери.зующийся применением пружинных ко.лодок 4, помещенных в пазах стоек 2 кольца 1 и смещаемых по направлвппо к оси кольца, с целью сжатия обхватываемых ими поршневых колец, посред.ством поворотных рычагов 5, для удер жания каковых колодок в указанном см;.щенном положении предназначены нв рычагах 5 собачки 8. В к Зуаве Ю+-49 М1 Д .2 ПАТЕНТ НА ИЗОБРЕТЕНИЕГипографпя Первей Артеки Севетекий Нечагник, Мелеем, 4
