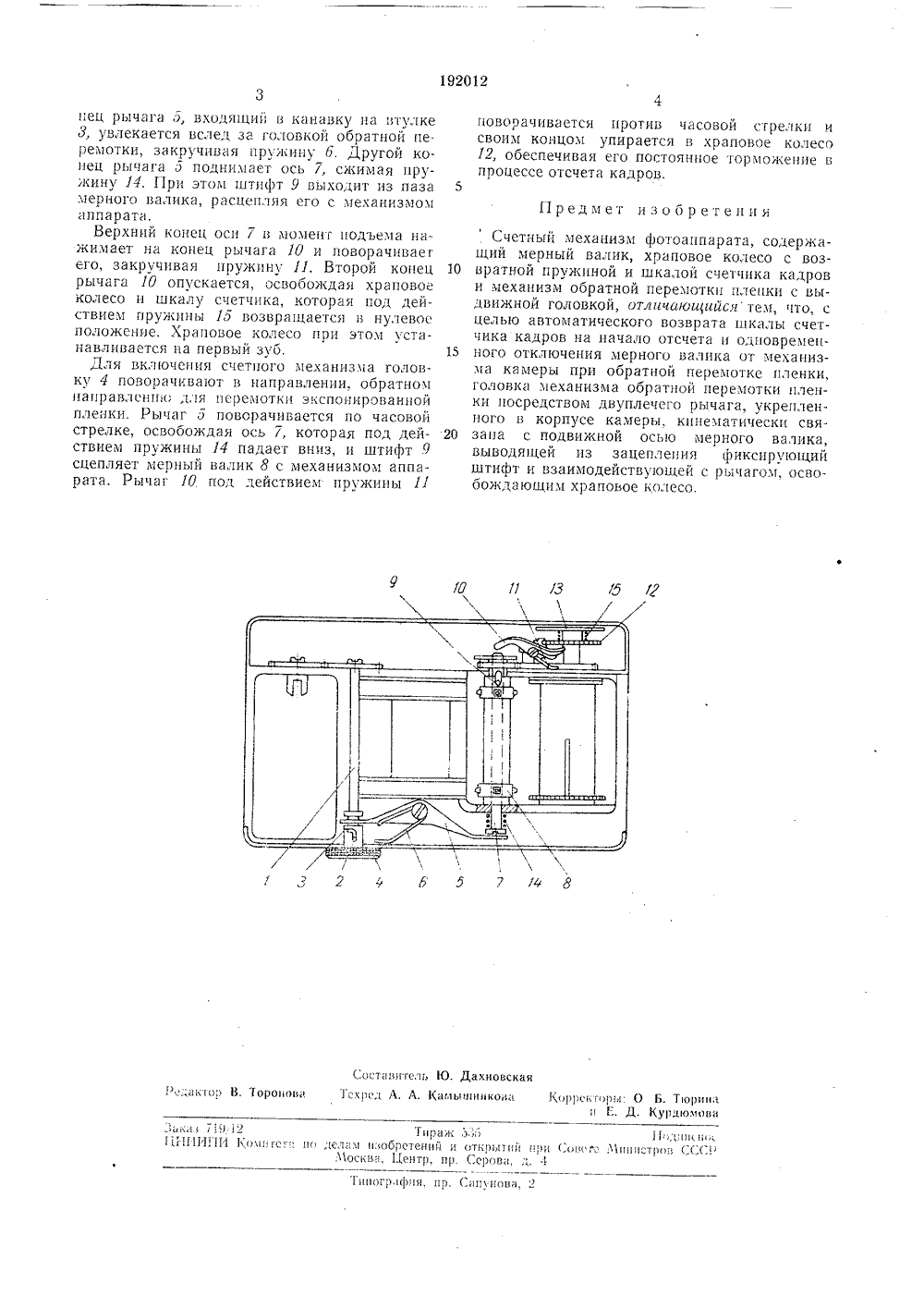

СПИСАНИЕ В 2 О 12ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советскими Социалистически) Республик:3111 К 6 ОЗЬУДЬ, 771,337(088,8) Номитет по делам изобретений и открытий при Совете Министров СССРДата опубликования описания 27.111.1967 Авторыизобретения М, М. Улановский, В, И. Плужников и С. И. Мясников,Заявитель СЧ ННЪ Й МЕХАНИЗМ ФОТОАППАРАТА Известны счетные механизмы фотодппара тов с д Втомятической уста но 3 кой шка;ь Ия начало отсчета при открывании задней крышки аппарата,В таких механизмах сброс шкалы счетчика на начало отсчега происходит всякий раз при открывании задней крышки, лаже если это производится для устранения неполадок транспортировки пленки или для Отрездни 51 экспонированной части пленки. Известны такке счетные механизмы, и которых установка на начало отсчета происходит при открывании задней крышки при условии полюго оборота шкалы счетчика кадров.Известны устройства, обсспечивдкнцие отключение мерного валика от механизма камеры при обратной перемотке, в которых кнопка отключения мерного валика фиксируется в нажатом положении,Прелложенный механизм отличается от известных тем, что головка обратной перемотки пленки посредством Лвуплечего рычага, укрепленного в корпусе камеры, кинематически связана с подвижной осью мерного валикд, выводящей из зацепления фиксируюций штифт и взаимодействуюгций с рычагом, освобождаюцим храповое колесо.Такое выполнение позволяет устанавгпвать шкалу счетчика к 3 дров иа 1 н)чдлО Отсчетя при вытягивании головки обратной перемотки пленки непосредственно перед оорятной перемоткой. Таким образом, сброс шкалы счетчика на начало отсчета нс связан с крышкой камеры.5 Одновременно нроисхолит отключение мерюго валика от механизма камеры, т. е. отключение мерного валика не является отдельной операцией.На чертеже приведена конструкция онисы вдемого счетного механизма.Ось обратной перемотки 1 через и ифт 2связана со втулко," ,) П)ловки 4 обратнои перемотки, Рыча г 5, полн ружи енн ый пружиюй 6, одним своим концом входит и канавку 15 на втулке ). Другой конец рычага расположен пол осью 7, проходяцей внутри мерного валика 8. На осн 7 имеется штифт 9, который входит в паз мерного валика. Верхий конец оси 7 располокен пол рычагом 1( с некото рым зазором. Рычаг (г нодпружинен пружиной 11 и упирается другим своим концом в иижшою поверхность:(ряпового колеса 12 Таким образом, .(рдновое колесо, кесг(о свя- ЗДН НОС С,) Шк 1.1 ОИ ССТ;К (.), НОСТ 051 П 1 О То)- 25 мозится рычагом О,Уста г.)Вк 3 и я н 1311 л) От( четя и 1(д,1 ы ссгнк 3 происходит следуюиим Обр)зо:31. Перс, началом обратной перемотки головку 1 вьтяги 33 От вниз ло предел и иовордчиИнот и нд правлении обратной исрехютки. Прн этом ко.192012 пец рычага 5, входящий в канавку на втулке 3, увлекается вслед за головкой обратной пе. ремотки, закручивая прухкип 6. Другой конец рычага 5 поднимает ось 7, сжимая пружину 14. Г 1 ри этом штифт 9 выходит из паза мерного валика, расцепляя его с механизмом аппарата.Верхний конец осп 7 в момент подъема нажимает на конец рычага 10 и поворачивает его, закручивая пружину 11. Второй конец рычага 10 опускается, освобождая храповое колесо и шкалу счетчика, которая под действием пружины 15 возвращается в нулевос положение, Храповое колесо при этом устанавливается на первый зуб,Для включения счетного механизма головку 4 поворачивают в направлении, обратном направленцев для перемотки экспонированной пленки. Рычаг 5 поворачивается по часовой стрелке, освобождая ось 7, которая под действием пружины 14 падает вниз, и штифт .9 сцепляет мерный валик 8 с механизмом аппарата. Рычаг 10 под действием пружины 11 3 2 1 Б 5 7 14 8 Соеавителв Ю. Дахновскаякреп Л. А. Кацвсаиикова Коррск горин О Ь. Тгорииаи Е. Д. Хурдюмова акко) В. Торопова Тирана о,5 1 о;пгис ис с ретений и сткры 1 ий при С;оис те .иииетров О,(,Центр. пр. Серова, д.сиогрифпя, пр. С.ипуиова ака 1нсг 1111 И 1 хоми гете ио лспагв ии.ос ква поворачивается против часовой стрелки и своим концом упирается в храповое колесо 12, обеспечивая его постоянное торможение ь процессе отсчета кадров.5 Г 1 редмет изобретения Счетный механизм фотоаппарата, содержащий мерный валик, храповое колесо с воз вратной пружиной и шкалой счетчика кадрови механизм обратной перемотки пленки с выдвижной головкой, отличающийслтем, что, с целью автоматического возврата шкалы счетчика кадров на начало отсчета и одповремеп ного отключения мерного валика от механизма камеры при обратной перемотке пленки, головка механизма обратной перемотки пленки посредством двуплечего рычага, укрепленного в корпусе камеры. кинематическп свя запа с подвижной осью мерного валика,выводящей пз зацепления фиксирующий штифт и взаимодействующей с рычагом, освобождающим храповое колесо. Ы П /3 15 Д
