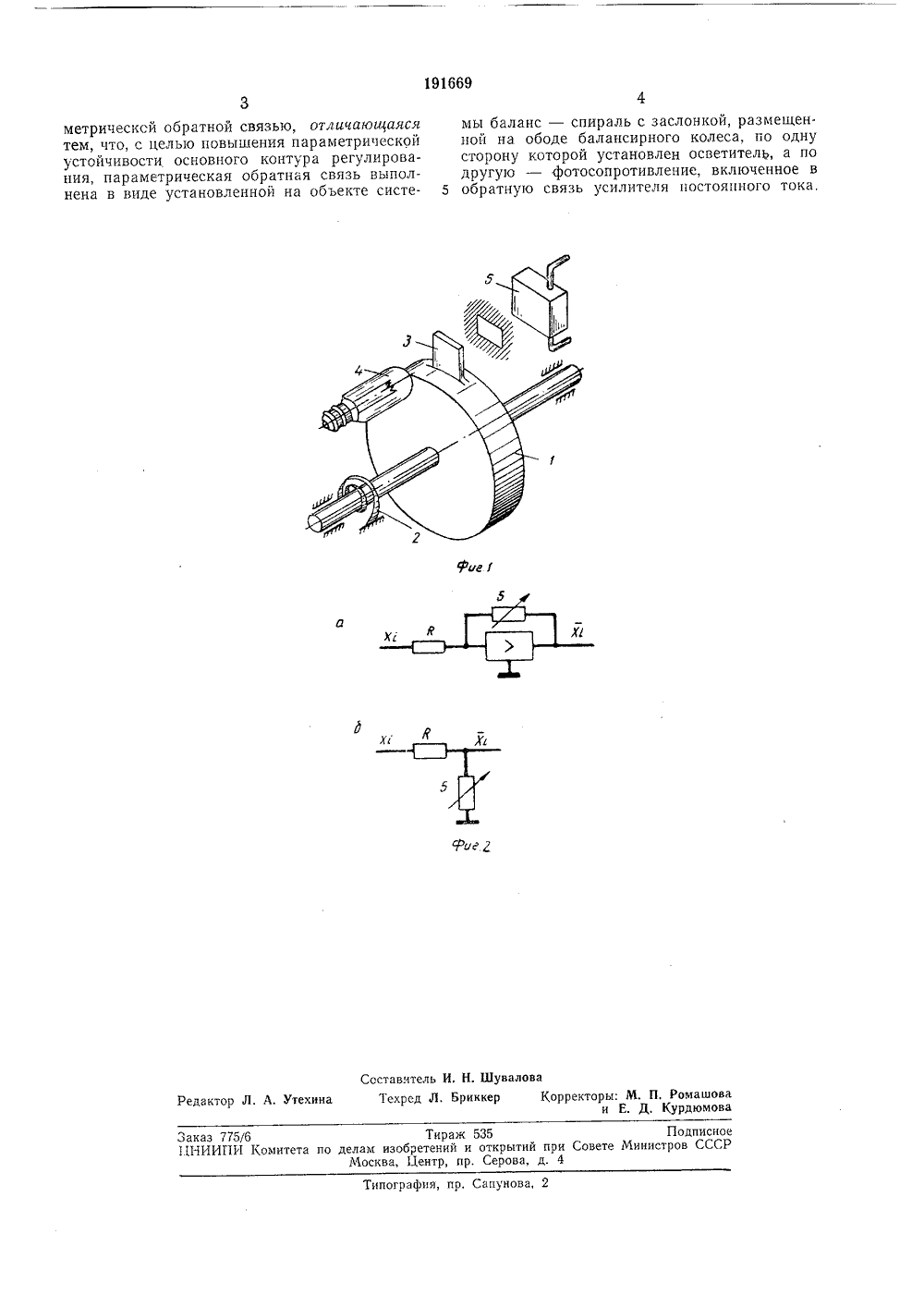

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Соеетских Социалистических РеспубликЗависимое от авт. свидетельства21 с, 46/50 аявлено 20 Х.1965 ( 1007889 26-24) присоединением заявкиМПК О 05 дУДК 621,384. Комитет по делам обретениЯ и открыти ри Совете Министро СССРитет Опубликовано 26.1,1967. Бюллетень4Дата опубликования описания 31.111.1967 88,8 Авторыизобретени Авруцкий, Ю. Г. Гречков, Г. Д. Кокорев, П, А Ю. И. федотов, А. И, Хлебников и П. Б. Шиш мин аяв ВТОКОЛЕБАТЕЛЬНАЯ САМОНАСТРАИВАЮЩАЯСЯ СИСТЕ дмет и ретен Автоколебательная система, содержащая стабилизации усилите О охваченная основной исамонастраивающаясяпрямои цепи контура ь постоянного тока и дополнительной параИзвестны автоколебательные самонастраивающиеся системы управления, имеющие выходные координаты в виде углов поворота или их производных (например, следящие системы или системы управления подвижными объектами).Предложенное устройство отличается от известных тем, что самонастраивающаяся авто- колебательная система имеет параметрическую обратную связь, выполненную на фотомеханическом принципе.На фиг. 1 изображена схема устройства, обеспечивающего реализацию предлагаемой системы; на фиг. 2 - схема включения фото- сопротивления ФС, обеспечивающая настройку коэффициентах,хв делителе сигнала и в цепи обратной связи операционного усилителя,На выходном валу или на корпусе объекта регулирования установлен механический элемент типа баланс - спираль с фотомодулятором. Инерционный ротор 1 подвешен на пружине 2, На роторе закреплена заслонка 3, перекрывающая световой поток от лампы-осветителя 4 к фотосопротивлению Б, включенному (см. фиг, 2) в цепь электрических сигналов регулятора.Исходный коэффициент усиления системы устанавливается достаточно большим, чтобы при всех изменениях параметров объекта основной контур был неустойчив, Возникающие при этом автоколебания воспринимаются элементом баланс-спираль, играющим роль чувствительного элемента и полосового фильтра, резонансная частота которого ом выбирается 5 близкой к частоте а, колебательной неустойчивости основного контура системы. При колебаниях ротора заслонка модулирует с частотой о = 2 осветовой поток, проходящий к фотосопротивлению, вследствие чего соответ- О ственно модулируется коэффициент л,и усиления (параметр) регулятора. Происходящая без существенного запаздывания модуляция параметра, глубина которой увеличивается при возрастании амплитуд автоколебаний, 5 обеспечивает повышение параметрическойустойчивости самонастраивающейся системы,Реализация самонастраивающейся системыс параметрической обратной связью, выполненной на фотомеханическом принципе, обла- О дает также преимуществом в простоте и надежности по сравнению с известными электронными или электромеханическими системаЗаказ 775 б Тираж 535 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Центр, пр. Серова, д. 4 Типография, пр, Сапунова, 2 метрическсй обратной связью, отличающаяся тем, что, с целью повышения параметрической устойчивости основного контура регулирования, параметрическая обратная связь выполнена в виде установленной на объекте системы баланс - спираль с заслонкой, размещенной на ободе балансирного колеса, по одну сторону которой установлен осветитель, а по другую - фотосопротивление, включенное в 5 обратную связь усилителя постоянного тока.
