Формирователь импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 190413
Автор: Престин
Текст

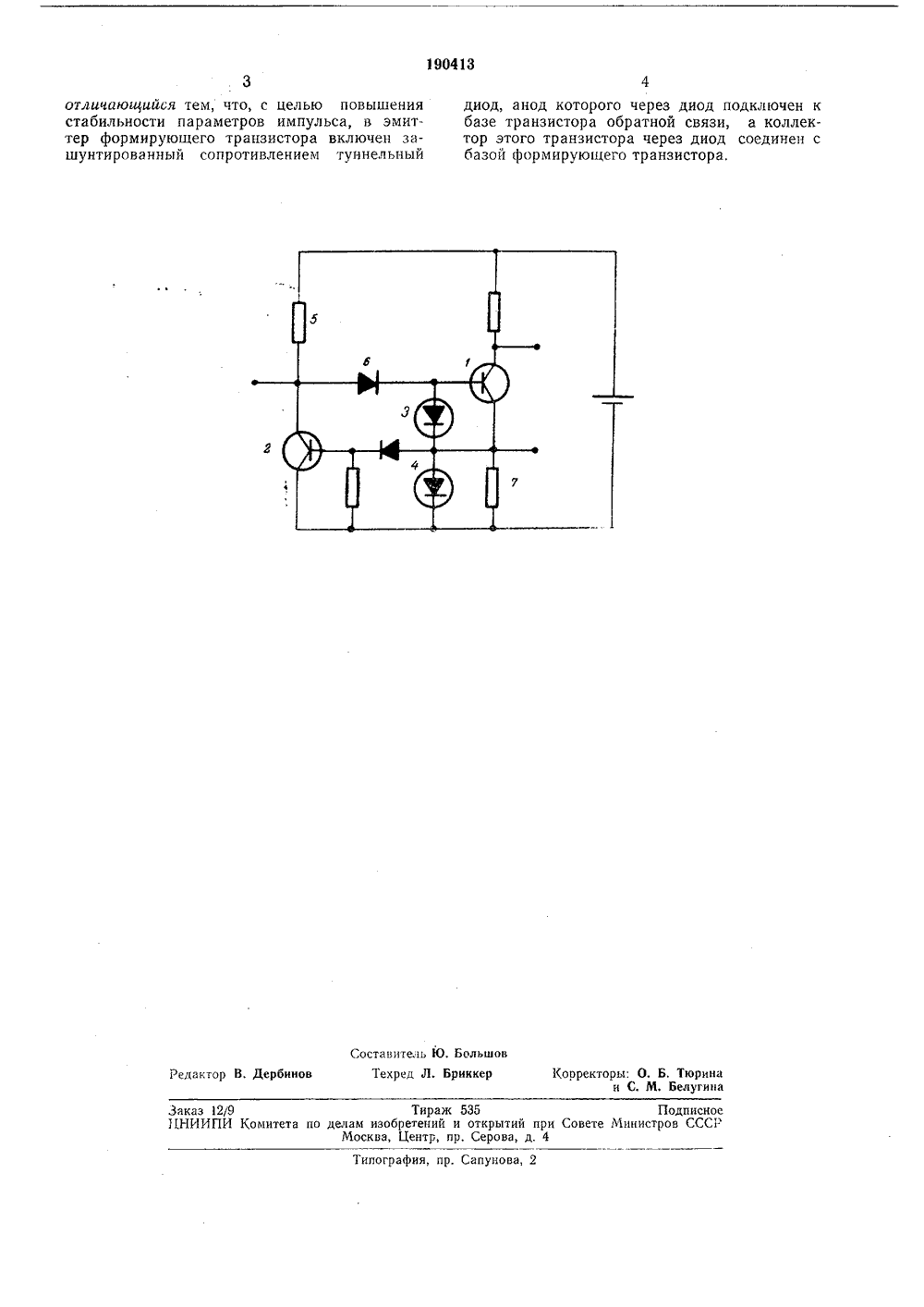

ОО 4 3 ОЛИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваКл, 21 а 1, 36/04 Заявлен с присое 11.1965 ( 1045773/26-24) ением зая иМПК Н 031УДК 62.374.3(088.8) 1 риори Номитет по делам ивобрвтений и открытий ври Совете Министров СССРОпуб овано 29,Х. тень Х 6, Бюл а опубликования описания 31.1 ФОРМИРОВАТЕЛЬ ИМПУЛЬСО Предме зоб ге ни Известны о. держащие двтх диода.Предлагаемый формирователь отличается тем, что в эмиттер формирующего транзистора включен зашунтированный сопротивлением туннельный диод, анод которого через диод подключен к базе транзистора обратноц . связи, а коллектор этого транзистора так же через диод соединен с базой формирующего транзистора. Это позволяет повысить стабильность параметров формирующего импульса.На чертеже изображена схема предлагаемого формирователя импульсов.Оц состоит из двух транзисторов - формирующего / и обратной связи 2 и двух тун. цельных диода 8 и 4. Причем пиковый ток туннельного диода 4 превьцпает пиковый ток туннельного диода 8.В исходном состоянии по цепи (резистор 5, диод б, туннгльный диод 8 и туннельцый диод 4, шунтированный резистором /) протекает ток смещения, меньший пикового тока туннельного диода 3 и одновременно меньший тока впадины суммарной вольт-амперной характеристики туннельного диода 4 и резистора 7. Рабочие точки обоих диодов находятся на восходящей туннельной ветви, и оба транзистора закрыты. При подаче на вход формирователя импульса тока положительной полярности такой амплитуды, чтобы сумма входного тока и тока смещения превышала пиковый ток туннельного диода 3, последний переключается и в базу формирующего транзистора поступает импульс тока. Ток в коллекторной цепи формирующего транзистора начинает возрастать, а следовательно, и ток в эмиттере транзистора, равный сумме базового и коллекторного токов, также увеличивается,При достижении эмиттерным током величины пикового тока туннельного диода 4 диод переключается и открывает транзистор обратной связи, переводя его в область насыщения. Открываясь, транзистор переключает на себя ток, ранее протекавший через диод б в базу формирующего транзистора. Диод б запирается, и ток в базу транзистора прекращается, вследствие чего формируется спад импульса.Время восстановления схемы определяется временем насыщения транзистора обратной связи. Фор мирователь импульсов, содержащи формирующий транзистор, два туннельнь диода и транзистор в цепи обратной связРедактор В. Дербинов Заказ 12/9 Тираж 535 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Центр, пр. Серова, д. 4 Типография, пр. Сапунова, 2 отличающийся тем, что, с целью повышения стабильности параметров импульса, в эмиттер формирующего транзистора включен зашунтированный сопротивлением туннельный диод, анод которого через диод подключен к базе транзистора обратной связи, а коллектор этого транзистора через диод соединен с базой формирующего транзистора,
СмотретьЗаявка
1045773
В. М. Престин
МПК / Метки
МПК: H03K 3/26, H03K 3/315
Метки: импульсов, формирователь
Опубликовано: 01.01.1967
