Регулирования положения исполнительного органа
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

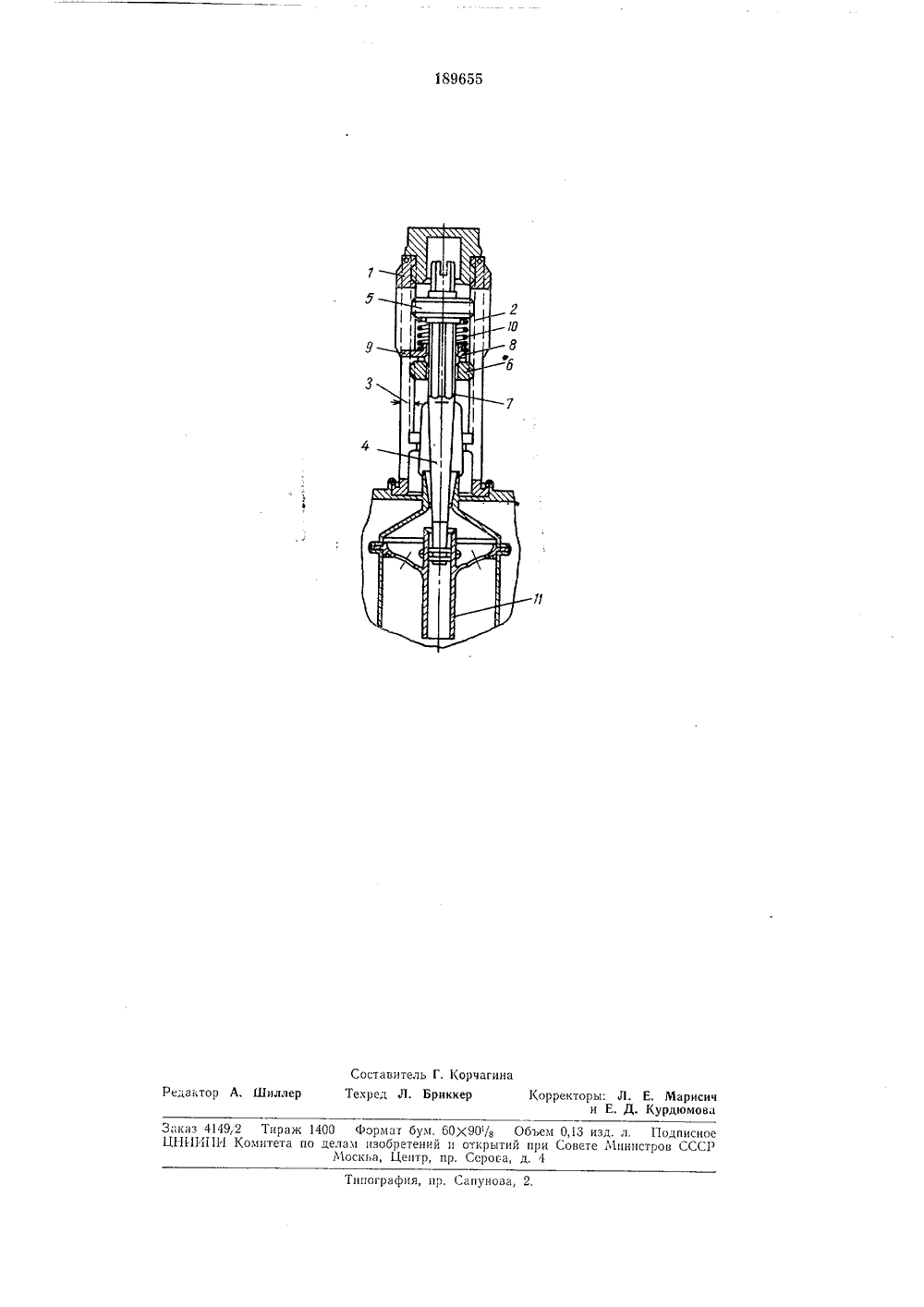

О П И С А Н И Е 189658ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик. 471 т Заявлено 20,1 Х.1962 ( 795764/25-28) вкирисоединепием МПК Г 061 тУДК 621-231.223(088 Приорит Комитет по дел изобретений и открытии при Совете Министров СССР,Х 1.1966. Бюллетень М убликова я описания 3,1,196 Дата убликован ХАНИЗМ ДЛЯ РЕГУЛИРОВАНИЯ ПОЛОЖЕНИЯ ИСПОЛНИТЕЛЬНОГО ОРГАНАшейки 7. Зуб 9 шай и фиксирует стопори Опора б выполнена ии силы действия п сложена между шай опора 11 позволяет ц тносительно корпуса,ы вхоратного сечения дит в прорезь 8 бу от проворота ной в направлен 10, которая расп буртом. Вторая вать стержень о пощиеин- исоре ом,ю шаи- одвижружиньбой 8нтри Предмет изо бр етени Известны механизмы для регулирования ложения исполнительного органа, содержа корпус с опорой, упругий элемент (пруж ную шайбу), а также воздействующий на полнительный орган и перемещаемый в оп ценгральный стержень с резьбовым бурт в вер путы м в корпус.Предлагаемый механизм отличается тем, что опора выполнена подвижной в направлении сил действия упругого элемента, расположенного между опорой и буртом центрального стержня,Кроме того, для центрирования стержня от. носительно корпуса механизм снабжен второй опорой.На чертеже изображен механизм в разрезе.Механизм включает корпус 1, имеющий внутреннюю резьбу 2 и продольную прорезь 8, центральный стержень 4 с буртом б, наружная резьба которого входит в резьбу 2.Опора б ввертывается в резьбу 2 и имеет внутреннее квадратное отверстие, фиксирующее ее на шейке 7. Наружный диаметр стопорной шайбы 8 меньше внутреннего диаметра резьбы 2, а диаметр внутреннего круглого отверстия шайбы 8 больше диагонали квад 1. Механизм для регулирования положения исполнительного органа, содержащий корпус с опорой, упругий элемент, например пружину, и воздействующий на исполнительный орган и перемещаемый в опоре центральный стержень с резьбовым буртом, ввернутым в корпус, отличающийся тем, что, с целью повышения точности отсчета перемещения исполнительного органа и осуществления выборки люфта, опора выполнена поворотной и подвижной в направлении силы действия упругого элемента, а последний расположен между упомянутой опорой и буртом центрального стержня,2. Механизм по п, 1, отличающийся тем, что, с целью центрирования стержня относительно корпуса, он снабжен второй опорой.Редактор А, Шиллер Типография, пр. Сапунова, 2,Заказ 4149,2 Тираж 1400 Форма г бум. 60 Х 90/ц Объем 0,13 изд. л. ПодписноеЦНИИ 1 И Комитета по делам изобретений и открытий при Совсте Министров СССРМосква, Центр, пр. Серова, д. 4
СмотретьЗаявка
795764
В. В. Амехин, А. М. Линец
МПК / Метки
МПК: F16H 25/20, G05G 23/00
Метки: исполнительного, органа, положения
Опубликовано: 01.01.1966
Код ссылки
<a href="https://patents.su/2-189655-regulirovaniya-polozheniya-ispolnitelnogo-organa.html" target="_blank" rel="follow" title="База патентов СССР">Регулирования положения исполнительного органа</a>
