Устройство для перемещения и сортировки радиоламп на испытательных установках

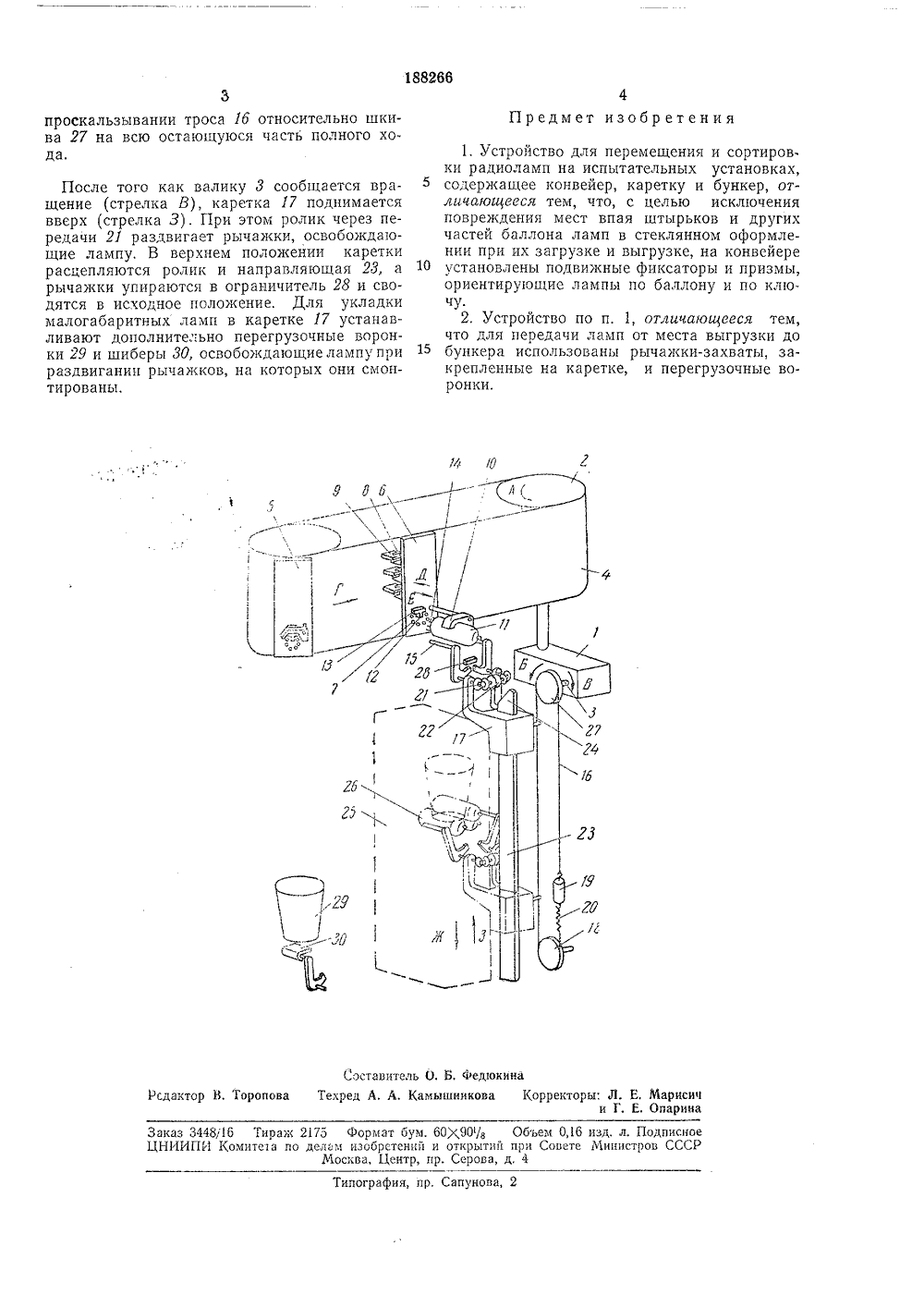

О П И С А Н И Е а 88266ИЗОБРЕТЕНИЯК АВТОРСИОМУ СВЙДЕТЕЛЬСТВУ Сема Соватокиа Содиалнстическик РеспубликЗависимое от авт, свидетельства9 с, 30/02 1 о, и 15 О аявлено 12.17.1965 ( 1001904/26-25 присоединением заявкиПриоритет ТПК В 23 д Н 01)УДК 621.3.035.7:621, .396.664 (088.8) Комитет по делам всбретвнии и аткрытипрн Совете МинистровСССР Опубликовано 2 О,Х,1966, Бюллетеньата опу.бликования описания Авто тзоб Зая СТРОЙСТВО ДЛЯ ПЕРЕМЕЩЕНИЯ И СОРТИРОВКИ РАДИОЛАМП НА ИСПЫТАТЕЛЬНЫХ УСТАНОВКАХ В известных устройствах для полуавтоматического контроля радиоламп ориентация загружаемых и выгружаемых ламп осуществляется направляющими отверстиями в крышках панелеи, а укладка ламп в бункера производится под действием силы веса. Амортизаторы смягчают удар ламп во время падения их в бункер.В предлагаемом устройстве ориентация лампы по баллону и ключу производится с помощью подвижных фиксаторов и призм. Радиолампы передаются в бункер рычажками-захватами и перегрузочными воронками. Введенные приспособления исключают повреждения в местах впая штырьков и других частей баллона ламп,Еа чертеже показано устройство, общий а 1 осуществляется враще реверсивное движение ва барабана на чертеже пвалика - стрелками Б и риводится в движение кон , и его рабочие испытатель мещаются из положения ожение выгрузки 6. Кон етки 8 и шины 9 испол чения ламп к измерительн еспечить правильное взаимораспоОт приводрабана 2 иВращениестрелкой Абарабана п(стрелка Г)зиции переки 5 в полгнезда 7, щдля подклюме.Чтобы об ние балика 8. оказаноВ. От вейер 4 ные по- загрузтактные ьзуются ой схеложение штырьков ламп и контактных гнезд при загрузке и разгрузке рабочих позиций, используют установленные на конвейере призмы 10, ориентирующие колбы ламп 11 и фиксаторы 12 штоков 13, перемещающиеся вместе с лампами и ориентирующие ключ 14. Стрелкой Д показано перемещение штоков при загрузке лампы, стрелкой Е - при выгрузке. Перемещение штока при выгрузке осуществляется по сигналу измерительной схемы исполнительным электромагнитом (на чертеже не показаны),Выгруженная лампа опирается на рычаж ки-захваты 15. При вращении валика д (внаправлении, показанном стрелкой Б), движение передается тросу 16, каретке 17 (стрелка Ж), шкиву 18, противовесу 19 и пружине 20. Вместе с кареткой с постоянной скоростью 2 д перемещаются установленные на ней опорырычажков 15, конических передач 21 и ролика 22. После фрикционного сцепления с направляюшей 23, верхняя часть которой имеет скос 24, ролик через передачу 21 удержи вает рычажки в сведенном положении. Опускание с постоянной скоростью рычажков и лампы до переменного уровня, накопленного в бункере 25 задела 26, обеспечивает минимальное механическое воздействие на лампы 30 при окончании движения и при последующемЗаказ 3448716 Тираж 2175 Формат бум. 60 Х 90/з Объем 0,16 изд. л. ПодписноЦНИИПИ Комитета по делам изобрстсний и открытий при Совете Министров СССРМосква, Центр, пр. Серова, д. 4 ипографи. Сапунова,проскальзывании троса 1 б относительно шкива 27 на всю остающуюся часть полного хода. После того как валику 3 сообщается вращение (стрелка В), каретка 17 поднимается вверх (стрелка 3). При этом ролик через передачи 21 раздвигает рычажки, освобождающие лампу. В верхнем положении каретки расцепляются ролик и направляющая 23, а рычажки упираются в ограничитель 28 и сводятся в исходное положение. Для укладки малогабаритных ламп в каретке 17 устанавливают дополнительно перегрузочные воронки 29 и шиоеры 30, освобождающиелампу при раздвиганип рычажков, на которых они смонтированы. 1. Устройство для перемещения и сортиров.ки радиоламп на испытательных установках, 5 содержащее конвейер, каретку и бункер, отличающееся тем, что, с целью исключения повреждения мест впая штырьков и других частей баллона ламп в стеклянном оформлении при их загрузке и выгрузке, на конвейере 10 установлены подвижные фиксаторы и призмы,ориентирующие лампы по баллону и по ключу2, Устройство по п. 1, отличающееся тем,что для передачи ламп от места выгрузки до 15 бункера использованы рычажки-захваты, закрепленные на каретке, и перегрузочные воронки.
