Мутации электронного устройства индикации цифровых данных

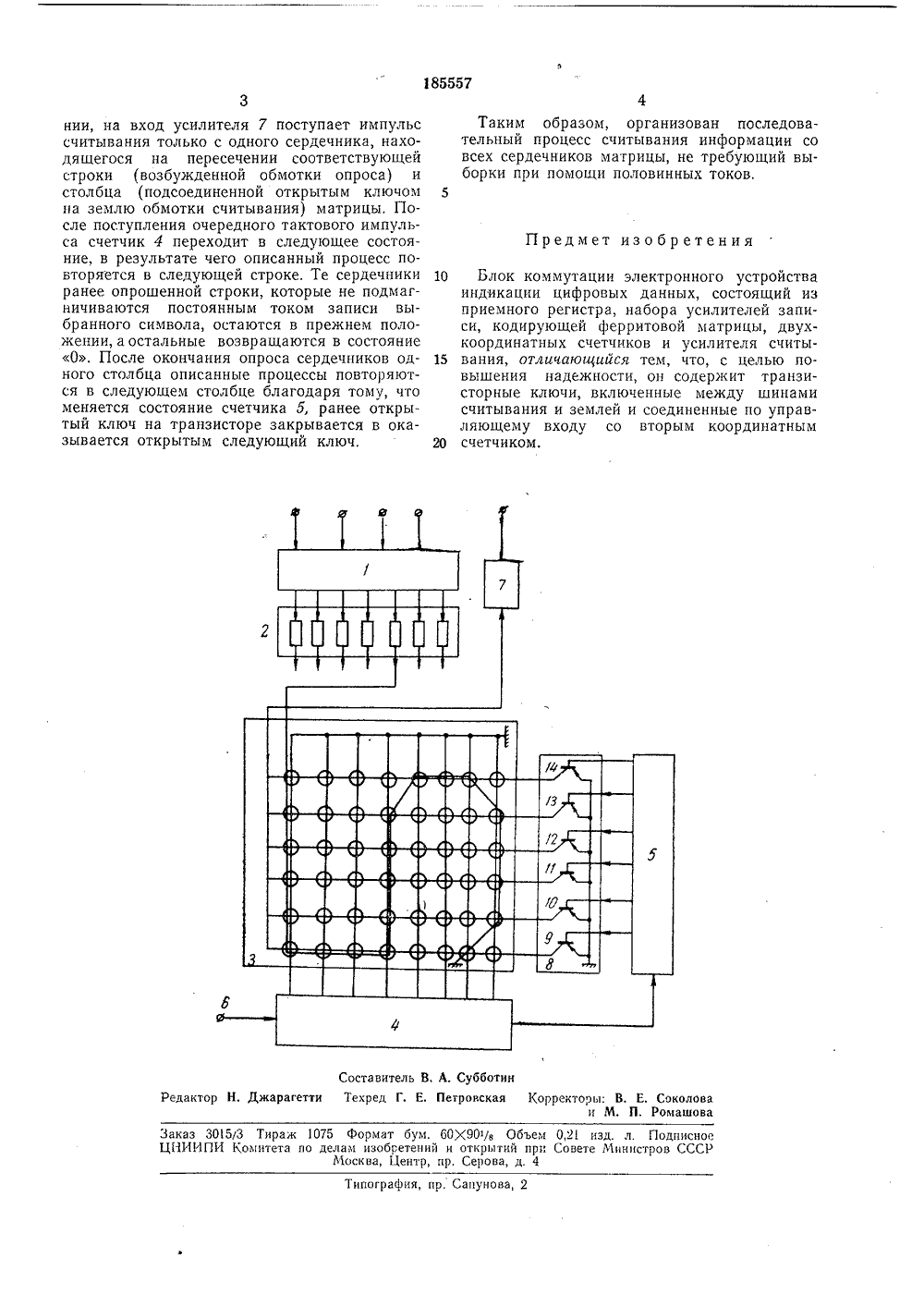

ОПИСАН И Е ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 185557 Союз Сееетскик Социалистических Реоптблик(088.8) Котеитет по делам изобретениЯ и открытий при Совете Министров СССРАвтор изобретения Л. С, Ситников Заявитель БЛОК КОММУТАЦИИ ЭЛЕКТРОННОГО УСТРОЙСТВА ИНДИКАЦИИ ЦИФРОВЫХ ДАННЫХИзвестны электронные устройства вывода информации из вычислительных машин, использующие в качестве основного элемента ферритовую кодирующую матрицу. В этих устройствах опрос кодирующей матрицы осуществляется по методу совпадения полутоков, что снижает надежность работы и требует отбора сердечников,Предлагаемое устройство отличается от известных тем, что, с целью повышения надежности оно содержит транзисторные ключи, включенные между шинами считывания и землей и соединенные по управляющему входу со вторым координатным счетчиком.На чертеже приведена блок-схема описываемого устройства.Двоично-десятичный код очередной цифры поступает на приемный регистр 1, где он хранится до прихода следующего кода. В зависимости от поступившего на регистр кода будет возбужден один из усилителей записи 2, выходной ток которого поступает на специальную обмотку, пронизывающую сердечники ферритовой матрицы по контуру выбранного символа, в результате чего избранные сердечники подмагничиваются постоянным током смешения. Таким образом, запоминание выбранного символа осуществляется приемным регистром 1, а состояние сердечников матрицы задается постоянным током подмагничивания (смещения) с выхода одного из усилителей записи 2. Запоминающие свойства самих ферритовых сердечников матрицы 3 в данном случае не используются.5 Последовательный опрос ферритовой матрицы обеспечивается координатными счетчиками 4, 5, для чего на вход б счетчика 4 подаются тактовые импульсы, а импульс переноса с его выхода поступает на вход счетчи ка 5. При поступлении каждого тактового импульса счетчик 4 переходит в очередное состояние, в котором возбуждается один из восьми выходных формирователей счетчика 4, Выходной ток формирователя протекает по 15 обмотке, которая пронизывает все сердечникиодной, например верхней, строки матрицы. В результате все сердечники оказываются установленными, например, в состояние 1, причем те из них, которые были подмагничены 20 постоянным током смегцения с обмотки записи соответствующего символа, выдают импульс в обмотки считывания. Последние, каждая из которых пронизывает все сердечники одного из столбцов матрицы, имеют одну об щую точку, соединенную со входом усилителя считывания 7, а их вторые концы через ключи В на транзисторах 9 - 14 соединены с землей, поскольку в любой момент времени только один из ключей 8, управляемых счет чиком 5, оказывается в проводящем состоя185557 Предмет изобретения Составитель В. А. Субботин ти Текред Г. Е. Петровская Корректоры: В. Е. Соколова и М, П. Ромашова. Дж едак Заказ 3015(3 Тираж 1075 Формат бум, бОХ 90/8 Ооъем 0,2 изд. л, ПодписиЦНИИПИ Комитета по делам изобретений и открытий прп Совете Министров СССМосква, Центр, пр, Серова, д, 4 пография, пр. Сапунова, 2 нии, на вход усилителя 7 поступает импульс считывания только с одного сердечника, находящегося на пересечении соответствующей строки (возбужденной обмотки опроса) и столбца (подсоединенной открытым ключом на землю обмотки считывания) матрицы. После поступления очередного тактового импульса счетчик 4 переходит в следующее состояние, в результате чего описанный процесс повторяется в следующей строке, Те сердечники ранее опрошенной строки, которые не подмагничива ются постоянным током записи выбранного символа, остаются в прежнем положении, а остальные возвращаются в состояние О. После окончания опроса сердечников одного столбца описанные процессы повторяются в следующем столбце благодаря тому, что меняется состояние счетчика о, ранее открытый ключ на транзисторе закрывается в оказывается открытым следующий ключ. Таким образом, организован последовательный процесс считывания информации со всех сердечников матрицы, не требующий выборки при помощи половинных токов, 5 10 Блок коммутации электронного устройстваиндикации цифровых данных, состоящий из приемного регистра, набора усилителей записи, кодирующей ферритовой матрицы, двух- координатных счетчиков и усилителя считы вания, отличающийся тем, что, с целью повышения надежности, он содержит транзисторные ключи, включенные между шинами считывания и землей и соединенные по управляющему входу со вторым координатным 20 счетчиком.
