Вакуумный струйно-барботажный деаэратор
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

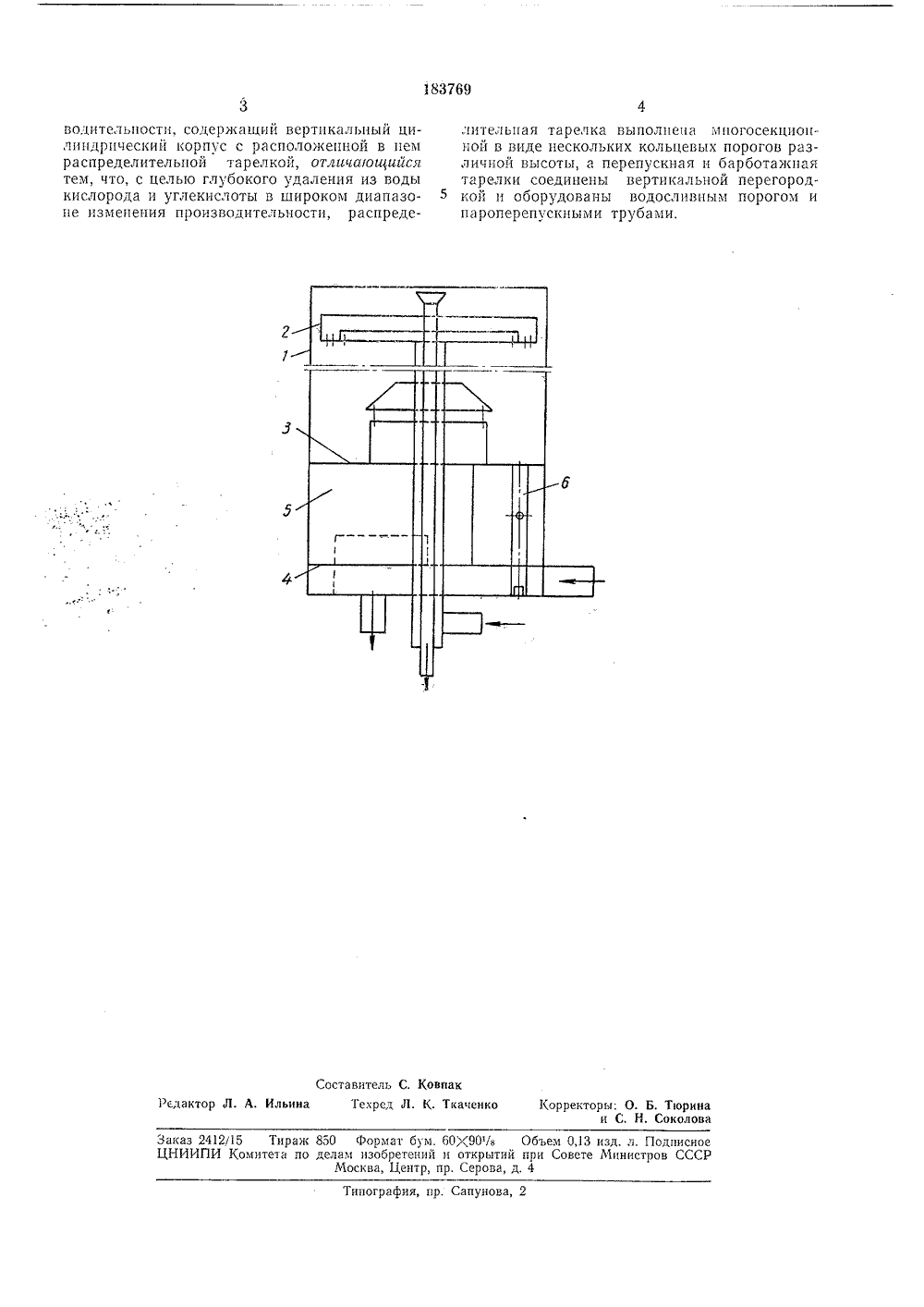

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт, свидетельстваЗаявлено 12.11.1964 ( 881375/2с присоединением заявким, 13 Ь, 15/01 ЧПК Г 220 о делами открытий иорит Комитет асбретени при Совет С. Блинов и И, И. Оликер рсйтй" Заявитель Центральный научно-исследовательский и проектно-конст,институт им. И, И. Ползунова АКУУМНЬ 1 Й СТРУЙНО-БАРБОТАЖНЬ 1 Й ДЕАЭРАТО С БОЛЬШИМ ДИАПАЗОНОМ ИЗМЕНЕНИЯ ПРОИЗВОДИТЕЛЬНОСТИвсех режимах работь мет изобретени Вакуумный0 тор с больши труйно-барботажныйдиапазоном изменен еаэрапроизИзобретение относится к устройствам для удаления из воды коррозионно-активных газов.Известные вакуумные струйно-барботажные деаэраторы с большим диапазоном изменения производительности, состоящие из вертикального цилиндрического корпуса, внутри которого расположены распределительные тарелки и барботажное устройство соплового типа, недостаточно устойчиво работают при отклонениях от номинальной производительности.С целью глубокого удаления из воды кислорода и углекислоты в широком диапазоне изменения производительности в предлагаемом деаэраторе распределительная тарелка выполнена многосекционпой в виде нескольких кольцевых порогов различной высоты с таким рас. четом, что с увеличением производительности в работу включается поочередно все большее количество секций для непрерывной обработ. ки струй воды паром, Кроме того, перепускная и барботажная тарелки соединены вертикальной перегородкой (с целью кругового движения воды по барботажной тарелке) и оборудованы водосливным порогом и пароперепускными трубами, через которые отводится избыток пара после образования под барботажной тарелкой устойчивой паровой подушки, в результате чего происходит глубокая дегазацпя воды водеаэратора,На чертеже изображен описываемый деа.эратор.Он состоит из вертикального цилиндрического корпуса 1, внутри которого в верхнейчасти установлена распределительная тарелка 2, в средней - перепускная тарелка 3, а внижней - барботажная тарелка 4, которая0 вертикальной перегородкой 5 соединена с тарелкой 3. Тарелки 3 н 4 оборудованы пароперепускными трубами б.Деаэратор работает следующим образом.Исходную воду подают на распределительную тарелку, откуда струйным потоком онастекает на перепускную, По вертикальной перегородке вода попадает на барботажную тарелку, после чего удаляется из деаэратора.Пар, подведенный под барботажную тарелку,проходит через ее щелевые отверстия и барботирует воду, После создания под этой тарелкой устойчивой паровой подушки избыточная часть пара перепускается через трубы бн поступает в струйньш отсек деаэратора, гдебольшая часть его конденсируется.бум. 60 у,90 Чв Объем 0,13 изд. л. Подписное гений и открытий при Совете Министров СССР ентр, пр. Серова, д. 4 аказ 2412/15 Тираж 850 Форма ЦНИИПИ Комитета по делам изобр Москва, Ципография, пр. Сапунова,водительности, содержащий вертикальный цилиндрический корпус с расположенной в нем распределительной тарелкой, отлачаощийся тем, что, с целью глубокого удаления из воды кислорода и углекислоты в широком диапазоне изменения производительности, распределительная тарелка выполнена многосекционной в виде нескольких кольцевых порогов различной высоты, а перепускная и барботажная тарелки соединены вертикальной перегородкой и оборудованы водосливным порогом и пароперепускными трубами,
СмотретьЗаявка
881375
Центральный научно исследовательский, проектно конс уктр, институтИ. И. Ползунова
К. А. Блинов, И. И. Оликерг
МПК / Метки
МПК: C02F 1/20
Метки: вакуумный, деаэратор, струйно-барботажный
Опубликовано: 01.01.1966
Код ссылки
<a href="https://patents.su/2-183769-vakuumnyjj-strujjno-barbotazhnyjj-deaehrator.html" target="_blank" rel="follow" title="База патентов СССР">Вакуумный струйно-барботажный деаэратор</a>
