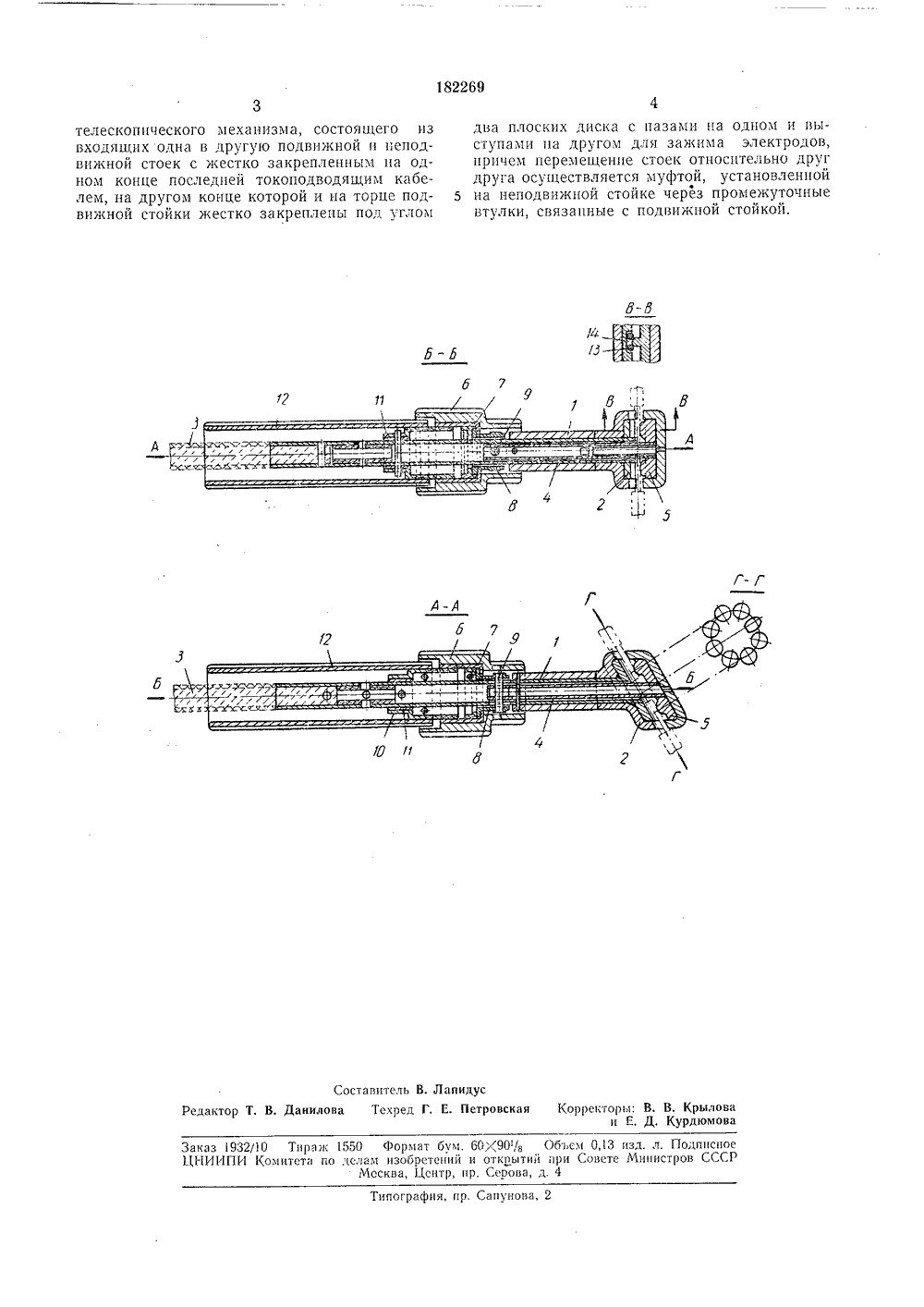

ОПИСАНИЕИЗОБРЕТЕНИЯК АВ т ОР СКОМУ СВИДЕТЕЛЬСТВУ Союз .Советских Социалистических Респу 0 лик"ПК В 231 ПриоритетОпубликовано 25 Х,1966, Вк)слетов), Ы 11Дата опубликования описания 13.И 1.196 б Комитет по делам зобретений и открытий при Совете Министров СССР,с явите ЛЕКТРОДОДЕРЖАТЕЛЬ ДЛЯ СВАРК закреплешп,ми по концам неподвижным диском 2 и токоподводящпм проводом 3 и одной подвижной стойки 4, па )онпе которой неподвижно закреплен диск 6), муфта б с запрессованной втулкой 7, второй цилиндрической 1)тулки д со шпплькоп 9, третьей втулкой 10, золировя)ОЙ прокладки 11 и рукоятки 1.Злектрододержс)тесн работает следукпцпм образом.Вращением муфты 6 сварщик выдвигает диск 6 и образует в прижимном устройстве зазор, в который устаняглпвяет два илп один электрод 13 в паз 14 или копусный желобок соовсственно; после этого вращением муфты 6 зажимает электроды выступом в диске 5. Разлп шый угол наклона электрода обеспечивается установкой последнего в соответствуюгцпй желобок зяжимного устройства. электров значиЭлектрододержятель для сварки одним ли дву ы 51 электродах)п( содержящп 1 прижимное устройство для крепления электродов и нако)ечник для присоединения кабеля, отлсг(гасоссссгссс 51 тем, что, с целью установки электроДов под необходю)ых углом к оси электрододержателя пяряллелы 10 Один д 1)у(Ох)у, нядежного прижатия электродов и уменьшен)гя нагрева, электрододержатель выполнен в виде Известны электрододержатели для сварки одним или двумя электродами. Однако они не обеспечивают строго параллельной установки двух электродов, в пих затруднено расположение электродов под различными углами к горизонтальной оси электрододержателя, кроме того, происходит значительный нагрев электрододержателя и прилегающего к нему участка электропровода.В предложенном телескопическомдодержателе отмеченные недостаткительной степени устранены.Электрододержатель выполнен в виде телескопического механизма, состоящего из входящих одна в другую подвижной и неподвижной стоек с жестко закрепленным на одном конце последней токоподводящим кабелем, на другом конце которой и на торце подвижной стойки жестко закреплены под утлом два плоских диска с пазами на одном и выступами на другом для заечкиня электродов, Причем перемещение стоек относительно друг друга осуществляется муфтой, Последняя установлена на неподвижной стойке через промежуточные втулки, связанные с подвижной стойкой.На чертеже изображен предложенный электрододержатель, продольные и поперечные разрезы.Телескопический механизм электрододержателя состоит из одной неподвижной стойки 1 с Предмет изобретен и(орректоры В. В, Крылова и Е. Д. Курдюмова вс Заказ 1932/1 О Тирахк 1550 Формат бум. 5 ОУ;90/, Объем О,3 пзд. л. ПодписноеЦ 1-ИИПИ Комитета по делам изобретений и откпытий при Совете Министров СССРМосква, Центр, пр. Серова, д. 4 пография, пр. Сапунова телескопического механизма, состоящего из входящих одна в другую подвижной н неподвижной стоек с жестко закрепленным на одном конце последней токоподводящим кабелем, на другом конце которой и на торце подвижной стойки жестко закреплены под углом два плоских диска с пазами на одном и в- ступами на другом для зажима электродов, причем перемещение стоек относительно друг друга осуществляется муфтой, установленной 5 на неподвижной стойке через промежуточныевтулки, связанные с подвижной стойкой.

Смотреть

Заявка

920381

МПК / Метки

МПК: B23K 9/28

Метки: 182269
