Номер патента: 181477

Авторы: Айденко, Каневский, Попов

ZIP архив

Текст

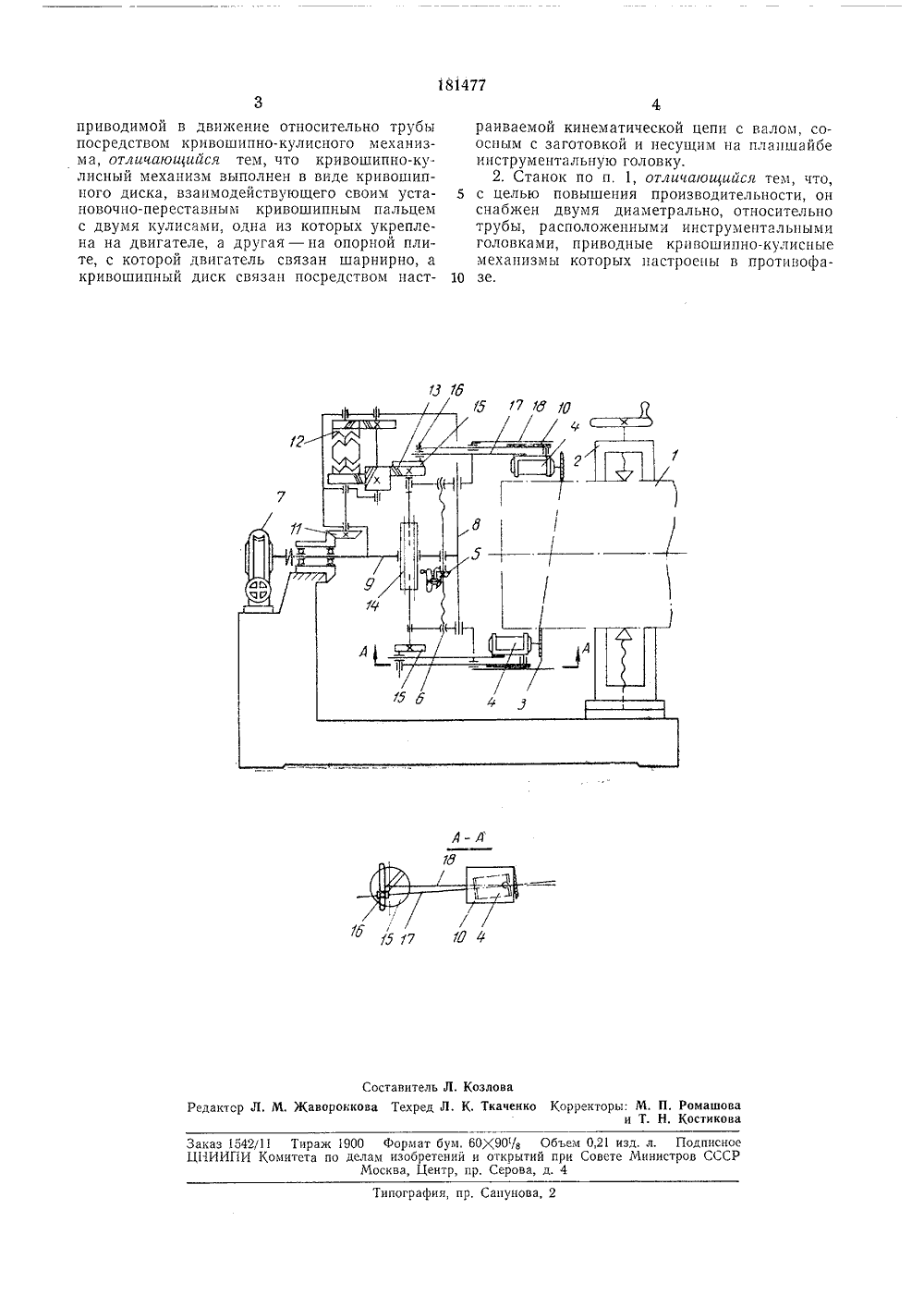

Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 25.11.1965 ( 945702/25-8)с присоединением заявкиПриоритетОпубликовано 15.1 Ч.1966. БюллетеньДата опубликования описания 2,Ъ 1.1966 Кл. 49 с, 12/02 В 230 ел Комитет и изобретений при Совете ССС. Аиден явите 1.БСТ.Л ФАСОННОЙ РЕЗКИ ТРУБ дящиеся во вращение от двигателеи 4, при помощи маховичка через коническую зубчатую пару б и винт б с левой и правой резьбой сводятся до соприкосновения с трубой. С по 5 мощью червячного редуктора 7 приводится вовращение планшайба 8, укрепленная на консольном валу 9, а вместе с ней и опорная плита 10, шарнирно связанная с двигателями. Одновременно посредством конической 10 планетарной передачи 11, коробки передач12 через зубчатое колесо 18 и шлицевую муфту 14 сообщается вращение кривошипным дискам 15. Установочно-переставной кривошипный палец 1 б, эксцентрично расположен ный на диске, связан с двумя кулисами 17 и18. Кулиса 18, жестко соединенная с опорной плитой 10, сообщает последней возвратно- поступательное движение, а кулиса 17, жестко связанная с двигателем, - поворотное дви жение.Таким образом каждый из двигателей получает совокупность трех движений одновременно; возвратно-поступательного вдоль трубы, вращательного вокруг трубы и поворот ного, ориентирующего фрезу в направленииреза по заданной кривой. ет изобре и иа в сае 2. Две 3, приво 1. Унрезки УНИВЕРСАЛЪНЫЙ СТА Известны станки для отрезки труб под углом, состоящие из кривошипно-шатуино-кулисного механизма.Предлагаемый универсальный станок для фасонной резки труб позволяет механизировать ряд операций: прямой рез труб, вырезку сегментов, вырезку неравнопроходных тройников с одновременным снятием фаски. В нем кривошипно-кулисный механизм вьгполнен в виде кривошипного диска, взаимодействующего своим установочно-переставным кривошипным пальцем с двумя кулисами, одна из которых укреплена на двигателе, а другая - на опорной плите, с которой двигатель связан шарнирно, Кривошипный диск соединен посредством настраиваемой кинематической цепи с валом, соосным с заготовкой и несущим на планшайбе инструментальную головку.Для повышения производительности станок снабжен двумя диаметрально расположенными относительно трубы инструментальными головками, приводные кривошипно-кулисные механизмы которых настроены в противофазе. На чертеже изображена конструктивнаясхема описываемого станка.Обрабатываемая труба 1 укреплемоцентрирующем поворотном зажимфрезы (инструментальиые головки) рсальный станок для фасониой б с инструментальной головкой,аказ 1542/11 Тираж 1900 Формат бум, 60(90/з Объем 0,21 изд. л. ПодписноеЦИИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Центр, пр, Серова, д. 4 ипография, пр, Сапунова, 2 приводимой в движение относительно трубы посредством кривошипно-кулисного механизма, отличающийся тем, что кривошипно-ку. лисный механизм выполнен в виде кривошип- ного диска, взаимодействующего своим установочно-пер еставным кривошипным пальцем с двумя кулисами, одна из которых укреплена на двигателе, а другая - на опорной плите, с которой двигатель связан шарнирно, а кривошипный диск связан посредством пастраиваемой кинематической цепи с валом, соосным с заготовкой и несущим на плапшайбе инструментальную головку.2. Станок по п, 1, отличающийся тем, что, 5 с целью повышения производительности, онснабжен двумя диаметрально, относительно трубы, расположенными инструментальными головками, приводные кривошипно-кулисные механизмы которых настроены в противофа зе.

Смотреть

Заявка

945702

А. Е. Каневский, И. Л. Попов, Б. Д. Айденко

МПК / Метки

МПК: B23D 21/02, B26D 3/10, B26D 5/02

Метки: 1нот, i••, такичг, тнтно-if

Опубликовано: 01.01.1966
