Устройство для срезания деревьев
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

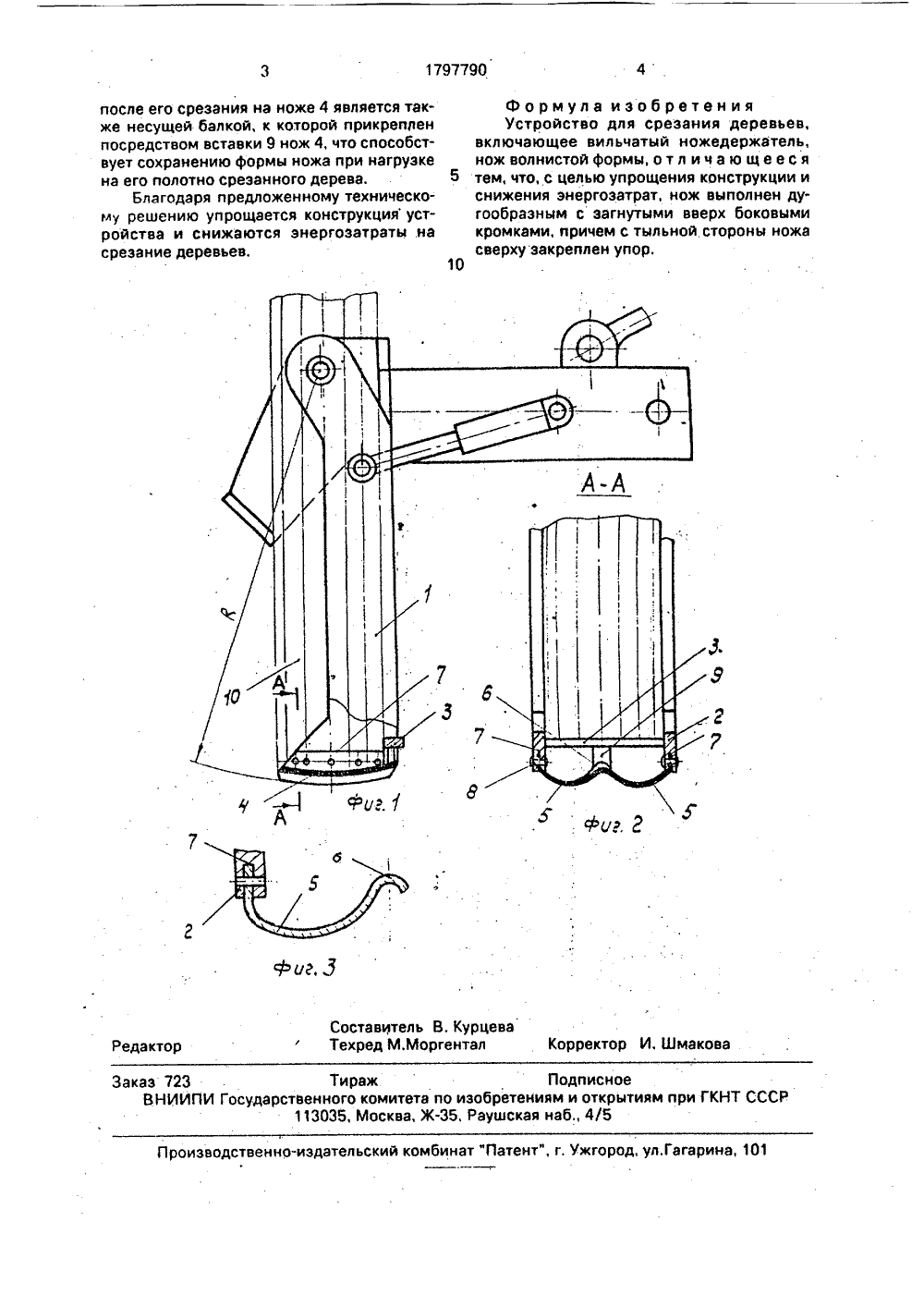

)5 А 01 6 23/08 ИЗОБ КСАН ленность льчаистои с эаупор ожа. н с упоабра ледую ОСУДАРСТВЕННОЕ ПАТЕНТНВЕДОМСТВО СССРГОСПАТЕНТ СССР) АВТОРСКОМУ СВИДЕТЕЛЬСТ(56) Авторское свидетельство СС И. 247856, кл, А 01 6 23/087, 19 Изобретение относится к обла а- шинной валки леса и может быть и овано в лесной промышленности,Цель изобретения - упрощение конструкции и снижение энергозатрат.На фиг.1 изображено устройство в разрезе, вид сбоку; на фиг.2 - сечение А-А на фиг.1; на фиг.3 - фиксирование части ножа в вилке ножедержателя.Устройство содержит поворотный кор-. пус 1, вильчатый ножедержатель 2 с упором 3, который располагается над задней стороной ножедержателя, нож 4, изогнутый по радиусу й поворота корпуса и закрепленный по боковым кромкам в вилках ножедержателя 2, В свою очередь нож 4 выполнен в виде двух спаренных желобов 5, имеющих загнутые вверх боковые кромки, образующие выступ 6, расположенный по продольной оси симметрии ножа. Торцевые поверхности 7 боковых кромок ножа 4 также загнуты вверх и выполнены прямолинейными, причем кромки закреплены болтами 8 в щелевых пазах, выполненных на вилке нокедержателя 2, при этом пазы имеют форму, соответствующую форме боковых кромок 7 ножа 4, Продольный выступ 6 ножа 3 на конце тыль(54) УСТРОЙСТВО ДЛЯ СРЕЗАНИЯРЕВЬЕВ(57) Использование: в лесной промыности для срезания деревьев. Сущизобретения; устройство содержит витый нокедержатель, упор, нож волнформы, Нож выполнен дугообразнымгйутыми вверх боковыми кромками, азакреплен сверху, с тыльной стороны3 ил. ной стороны полотна ножа скрером 3 посредством вставки 9,Устройство работает с После срезания дерева 10 ножом 4 комель срезанного дерева опирается на по, лотно ножа, при этом благодаря изогнутойконструкции ножа, выполненной в видедвух криволинейных желобов 5, полотно ножа не деформируется от веса дерева и неразрушается, а работает как гибкая нить,при этом толщина полотна может быть минимальной, что снижает усилие резания, т.е,затраты энергии на срезание,Выполнение торцевой поверхности 7боковых кромок ножа 4 прямолинейнымипозволяет легко и с большой точностью базировать полотно ножа по отношению к ножедержателю 2,это позволяет точновыдерживать радиус кривизны ножа по отношению к радиусу поворота ножедержателя 2. Это устраняет перекосы ножа 4 испособствует снижению энергозатрат на резание,Упор 3 помимо выполнения технологических функций по удержанию комля дерева1797790 3 фиг,5 ставитель В. Курцевахред ММоргентал Корректор И. Шмакова тор аз 723 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж. Раушская наб., 4/5 ательский комбинат " ент", г. Ужгород, ул.Гагарина, 1 оизводствен после его срезания на ноже 4 является также несущей балкой, к которой прикреплен посредством вставки 9 нож 4, что способствует сохранению формы ножа при нагрузке на его полотно срезанного дерева.Благодаря предложенному техническому решению упрощается конструкция устройства и снижаются энергозатраты .на срезание деревьев. Формула изобретения Устройство для срезания деревьев,включающее вильчатый ножедержатель, нож волнистой формы, о т л и ч а ю щ е е с я 5 тем, что, с целью упрощения конструкции иснижения энергозатрат, нож выполнен дугообразным с загнутыми вверх боковыми кромками, причем с тыльной стороны ножа сверху закреплен упор.10
СмотретьЗаявка
4774153, 25.12.1989
ВСЕСОЮЗНОЕ НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ЛЕСНОЙ ПРОМЫШЛЕННОСТИ
УЧАКИН НИКОЛАЙ ДМИТРИЕВИЧ, ЗАХАРОВ ВЛАДИМИР ВАСИЛЬЕВИЧ, ЕРМОЛЬЕВ ВАЛЕРИЙ ПЕТРОВИЧ
МПК / Метки
МПК: A01G 23/087
Опубликовано: 28.02.1993
