Датчик атмосферного давления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

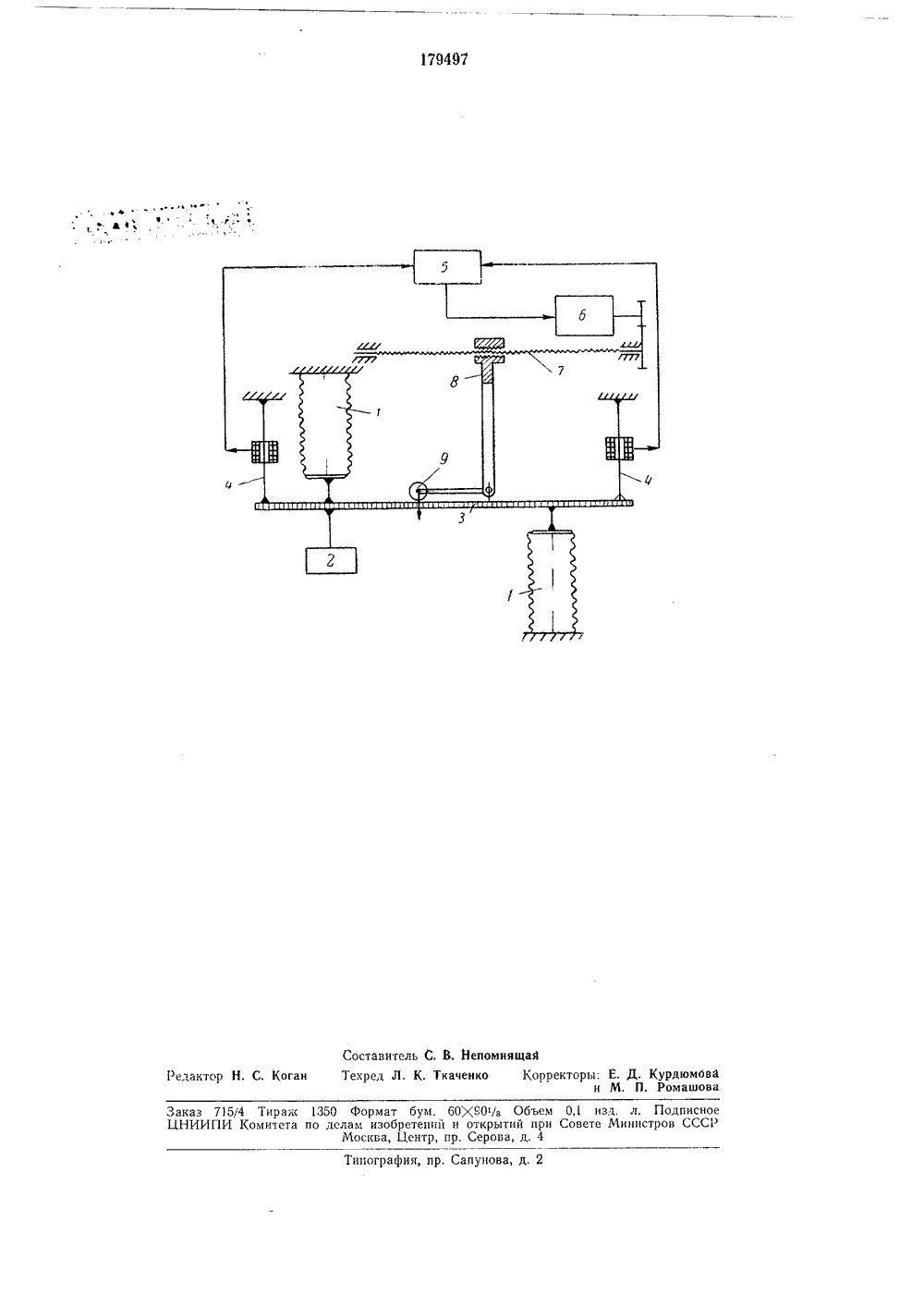

179497 ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликКомитет ло делам изобретений и открыт лри Совете Министре СССРаявцтс,Л 1 ЧИК АТМОСФЕРНОГО ДАВЛЕН 2 перераспред фонами и г ь реверсив моШи пары т) ецсцрующ цце стр 1 ц вМерой оп положецце цлп колцче редмет изобретения Датчик атмосферцого давлецця, содержащий упругие чувствительные элементы, цз прх)ер, в виде в)куух)йроваццых сцльфоцоь,прцкреплеццые к Оалке, связяццой с ВПОротронами, пуль-оргац, компецсяццоццое устройстьо и систему отсчета, отличаоирисл тем, что, с целью увеличения точности измерений и 20 улучшения дццяхтическцх свойств датчика,балка свободцо подвеиеца ца двух одццякоых струнах ьцбротроцов ц сцабкеца постояццым цсподвцкцых ц комттецсаццОццыъ подвижным грузами, я д)та чувствительных э,)е.25 мецта прикреп;тецы к балке с прот)иоположцых сторон таким образом, что одцп цз цих увеличивает цатяжеш)с струны одного из пбротроцов, я другой - умсцьшает )гатяжецце струны второго ьч)бротроца. Известны датчики давле)шя, содержащие упругий чувствительный элемент, прикрепленцый к балке - рычагу, связанному с вцбротроцом, нуль-орган, компенсационное устройство и систему отсчета.Предложенный датчик отличается от цзвестцых тем, что в цем балка свободно подвешеца ца двух одинаковых струнах вибротроцов и сцабжепа постоянным неподвижным и компенсационным подвижным грузами, а два чувствительных элемента прикреплены к балке с противоположных сторон таким образом, что один из цих увеличивает цатяжецие струпы одного из вибротроцов, а другой - уменьшает цатякецие струны второго вибротроца, Эти особеццости дают возможность увеличить точность измерений ц улучшить динамические свойства датчика,На чертеже изображена прицципиальцая схема датчика атмосферного давления.Вакуумироваццые сильфоцы 1 и постояццый цецодвижцый груз 2 соедццецы с бялкоц ), подвсшеццОЙ ца стру ц)х .г, црцця;лежащих соответствую 5 ццк вибротроцям. 11 атякецця (частоты колебаний) струн сравниваются и частотном цул ь-орга це 5. В за виси мости от цзмецсцця цятякеция струн, что происходит прц изменении атмосферцого дявлецп 5 т, вследствие елецця усцл)ц), развиваемых с;)льузом, нуль-орган посылает сигнал ый двигатель 6, который црц цовинт 7 - гайка 8 перемещает комй груз 9 до тех пор, пока цатяженовь це сравняется.ределяемого давления является компенсирующего груза ца балке тво оборотов ходового вццтя.Заказ 715/4 Тираж 1350 Формат бум, 60)Сс 01(8 Объем 0,1 изд. л. ПодписноеЦНИИПИ Коми 1 ета по делам изобретени 11 и открытий при Совете Министров СССРМосква, Центр, пр. Серова, д. 4Типографии, пр. Сапунова, д, 2
СмотретьЗаявка
934088
Научно исследовательский институт гидрометеорологического
А. А. Гул ев, К. Н. Мануйлов, Г. С. Гершензон, И. Н. Моги пьнер, И. К. Степанова, М. Я. Шапиро
МПК / Метки
МПК: G01L 19/00, G01L 7/06, G01W 1/00
Метки: атмосферного, давления, датчик
Опубликовано: 01.01.1966
Код ссылки
<a href="https://patents.su/2-179497-datchik-atmosfernogo-davleniya.html" target="_blank" rel="follow" title="База патентов СССР">Датчик атмосферного давления</a>
