Волокодержатель
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1784325
Автор: Субботин
Текст

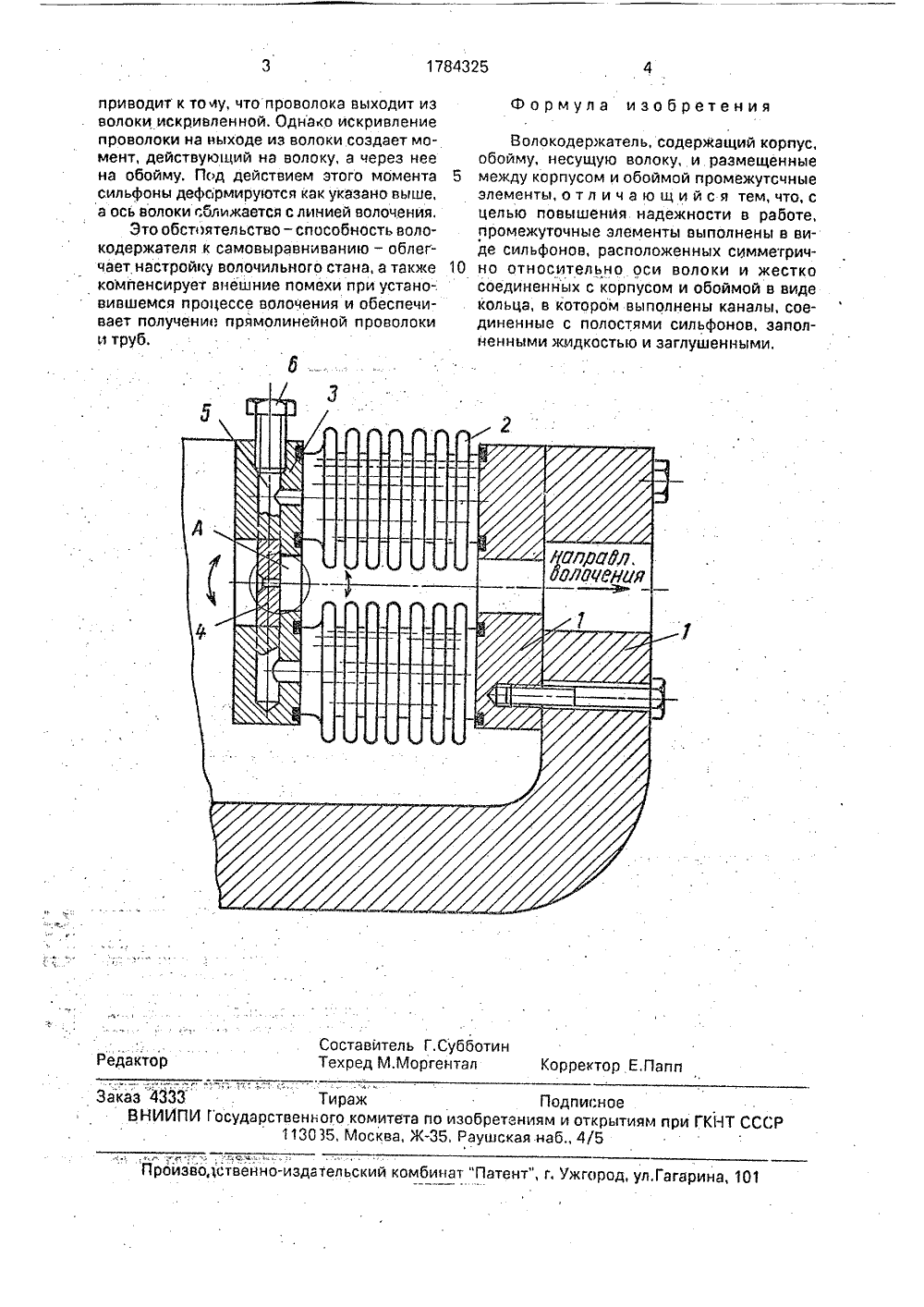

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 1784325 А 1 3/ ЕНИЯ 2 ий ОСУДАРСТВЕННОЕ ПАТЕНТНВЕДОМСТВО СССРГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(56) Авторское свидетельство СССРМ 937073, кл. В 21 С 3/12, 1980,Изобретение относится к волочильному производству, а именно к волокодержателям, и может быть использовано в метизной, кабельной и трубной промышленности.Цель изобретения - повышение надежности настрсйки волочильного стана при производстве равновесной прямолинейной проволоки и труб.На чертеже показан волокодержатель, Волокодержатель содержит корпус 1 и обойму 3, соециненные сильфонами 2, Оптимальное число сильфонов - три штуки,-это количество сильфонов обеспечивает осевую симметрию, Сильфоны впаяны или вварены в корпус 1 и обойму 3 своими торцами. Обойма имеет кольцевой канал 5, соединяющий полости всех сильфонов, и заправочное отверстие с пробкой 6, Полости сильфонов и канал 5 заполнены жидкостью и заглушены пробкой 6.Обойма вмещает в себя волоку 4.Работает голокодержатель следующим образом.В ходе волочения (на чертеже по стрелке) усилие волочения передается. через обойму 3 на сильфоны 2, которые в силу(57) Изобретение относиТся к волочильному производству, конкретно к волокодержателю. Сущность изобретения: в корпусе волокодержателя установЛкена обойма, несущая волоку. С корпусом и обоймой жестко соединены сильфоны, расположенные симметрично стносительно бси волоки. В обойме выполнены каналы, соединенные с полостями сильфонов, заполненными жидкостью и заглушенными, 1 ил. М своей податливости стремятся сжать заполняющую их жидкость, однако, поскольку жидкость практически иесжимеема, силь фа. ны не деформируются от усилия волочения, но в жидкости развивается гидростатическое давлейиье, вточнбсти соответствующее усилию волочения. Таким образом, заполненные жидкостью сильфоны имеют хоро-шую нагрузочную икспосжобность, т.е, способны выдерживать большие сжимающие нагрузки без деформации вдоль своей 1 фь оси.6 дВ то же время такая конструкция имеет Ь р угловую податливость относительно оси волоки (область А) в том смысле, что если имеется енешний момент, то обойма способна повернуться на некоторый угол вокруг центра волоки. Этот поворот сопровождается некоторым растяжением сильфонов с одной стороны и соответствующим сжатиемттсильФонов с другой стороны от оси волоки, причем возможность встречной деформации сильфонов обеспечивается переливом жидкости по каналам 5.Такой момент возникает,когда ось волоки не совпадает слинйей волочения, что1784325 Формула изобретения Составитель Г.СубботинТехред М,Моргентал Корректо едакт и Подписноениям и открытиям при ГКНТ СССя наб.,4/5 Заказ 4333 ВНИИПИ Государст Тир нного 3035,омитета по изобре осква, Ж, Раушс изво,1 ственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 10 приводит к точу, что проволока выходит из волоки искривленной. Однако искривление проволоки на выходе иэ волоки создает момент, действующий на волоку, а через нее на обойму, Под действием этого момента сильфоны деформируются как указано выше, а ось волоки сближается с линией волочения,Это обстоятельство - способность волокодержателя .к самовыравниванию - облегчает настройку волочильного стана, а также компенсирует внешние помехи при устано-. вившемся процессе волочения и обеспечивает получени прямолинейной проволоки и труб. Волокодержатель, содержащий корпус,обойму, несущую волоку, и размещенные 5 между корпусом и обоймой промежутсчныеэлементы, о т л и ч а ю щ и й с я тем, что, с целью повышения. надежности в работе, промежуточные элементы выполнены в виде сильфонов, расположенных симметрич но относительно оси волоки и жесткосоединенйых с корпусом и обоймой в виде кольца, в котором выполнены каналы, соединенные с полостями сильфонов, заполненными жидкостью и заглушенными,
СмотретьЗаявка
4860696, 18.06.1990
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТИЗНОЙ ПРОМЫШЛЕННОСТИ
СУББОТИН ГЕННАДИЙ КОНСТАНТИНОВИЧ
МПК / Метки
МПК: B21C 3/14
Метки: волокодержатель
Опубликовано: 30.12.1992
Код ссылки
<a href="https://patents.su/2-1784325-volokoderzhatel.html" target="_blank" rel="follow" title="База патентов СССР">Волокодержатель</a>
