Устройство для формирования импульсов синхронизации и управления

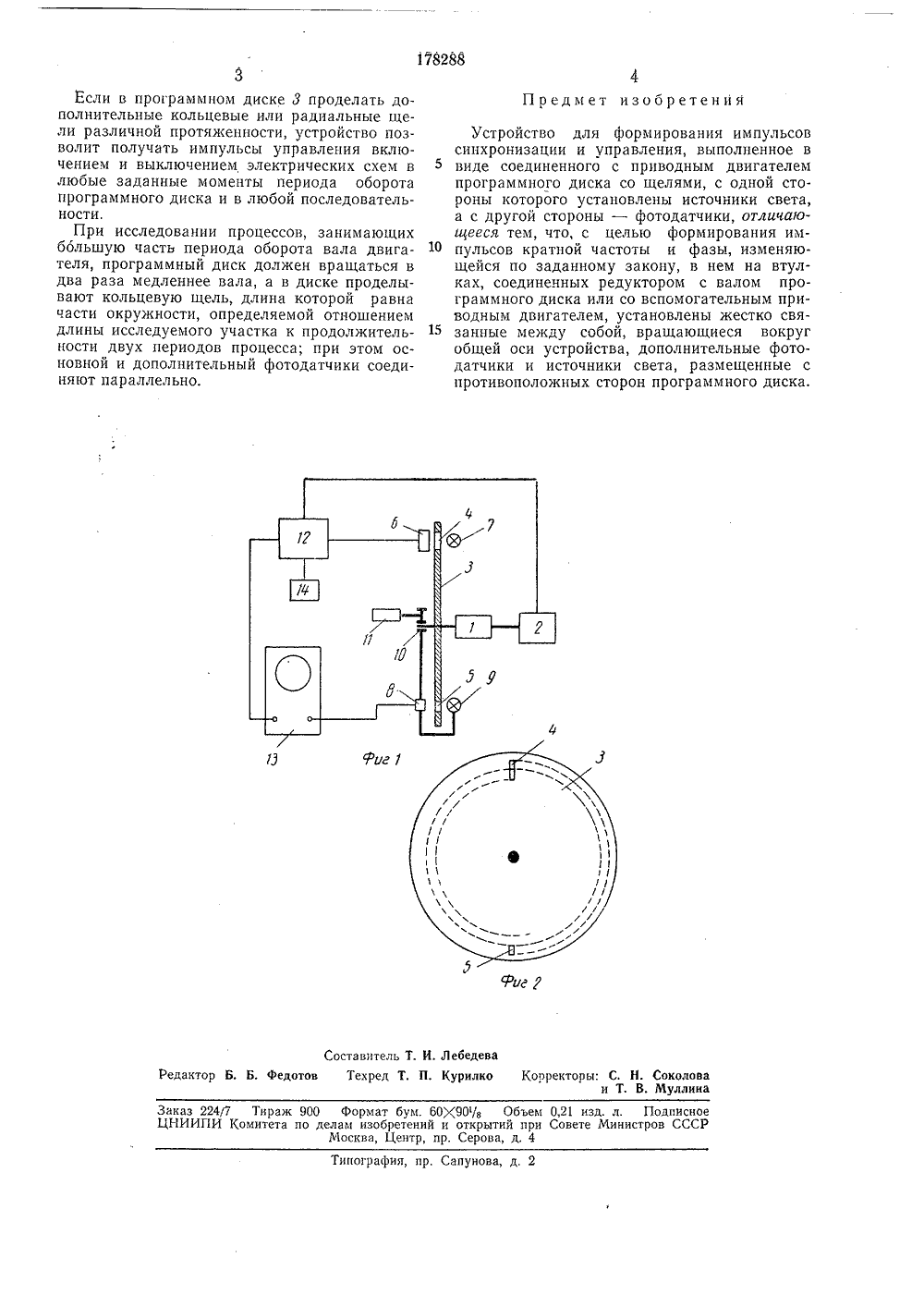

78288 ОП ИСАНИЕ ИЗОБ РЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУСоюз Соеетских Социалистических РеспубликПриоритетОпубликовано 08.1.1966, Бюллетень2Дата опубликования описания 25.П.1966 Комитет по делам изобретений и открыти при Сосете Министров СССРСТРОВСТВО ДЛЯ ФОРМИРОВАНИЯ ИМПУЛЬСО СИНХРОНИЗАЦИИ И УПРАВЛЕНИЯформирования правления, вью с приводным а со щелями, с овлены источ - фотодатчиния импульсов еняю щейся по личается тем, енных редуктодиска или со двигателем, усежду собой доисточники свеложных сторон 12,осцил Известные устроиства дляимпульсов синхронизации и уполненные в виде соединенногдвигателем программного дискодной стороны которого устанники света, а с другой стороныки, не обеспечивают формировакратной частоты и фазы, избзаданному закону.Описываемое устройство отчто в нем на втулках, соединром с валом программноговспомогательным приводнымтановлены жестко связанные мполнительные фотодатчики ита, размещенные с,противопопрограммного диска. На фиг. 1 изображена блок-схема предлагаемого устройства; на фиг, 2 показан программный диск (вид спереди).На валу приводного двигателя 1, соединенного с исследуемым об ьектом 2, укреплен программный диск 3 со щелями 4 и 5. С противоположных сторон диска установлены друг против друга неподвижный основной фото- датчик б, источник света 7, дополнительный фотодатчик 8 и жестко связанный с ним источник света 9 на втулках 10, соединенных со вспомогательным приводным двигателем 11 или с неподвижным редуктором, связанным с валом программного диска.Щели 4 и 5 расположены на разных расстояниях от оси программного диска, причем щель 4 длиннее щели 5 настолько, что за один оборот диска промежуток между фото- датчиком б и источником света 7 пересекается только большей частью щели 4, а промежуток фотодатчика 8 - источника света 9 10 пересекается щелью 5 и меньшей частью щели 4.При вращении программного диска фотодатчик б вырабатывает синхронизируюшие импульсы, управляющие коммутаторох который синхронно переключает вход лографа 13 на источник калиброванного постоянного напряжения 14 (для получения отсчетной прямой) или на исследуемый объект 2. Одновременно с фотодатчика 8 поступают 20 импульсы удвоенной частоты, синхронизирующие запуск ждущей развертки осциллографа 13. Выбирая требуемое соотношение скоростей вращения программного диска 3 и фото- датчика 8 и направление нх вращения, можно непрерывно сдвигать фазы одной или нескольких последовательностей импульсов относительно других последовательностей и таким образом формировать импульсы синхронизации и управления, изменяющиеся по заданно му закону.178288 Предмет изобретения Составитель Т. И. Лебедев Редактор Б. Б. Федотов Техред Т. П. Курилкаказ 224/7 Тираж 900 Формат бум. 60)(90/з Объем 0,21 изд. л. ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Центр, пр. Серова, д. 4 Типография, пр. Сапунова, д Если в программном диске 3 проделать дополнительные кольцевые или радиальные щели различной протяженности, устройство позволит получать импульсы управления включением и выключением электрических схем в любые заданные моменты периода оборота программного диска и в любой последовательности.При исследовании процессов, занимающих ббльшую часть периода оборота вала двигателя, программный диск должен вращаться в два раза медленнее вала, а в диске проделывают кольцевую щель, длина которой равна части окружности, определяемой отношением длины исследуемого участка к продолжительности двух периодов процесса; при этом основной и дополнительный фотодатчики соединяют параллельно. Устройство для формирования импульсовсинхронизации и управления, выполненное в виде соединенного с приводным двигателем программного диска со щелями, с одной стороны которого установлены источники света, а с другой стороны - фотодатчики, отличаюи 1 ееся тем, что, с целью формирования им пульсов кратной частоты и фазы, изменяющейся по заданному закону, в нем на втулках, соединенных редуктором с валом программного диска или со вспомогательным приводным двигателем, установлены жестко связанные между собой, вращающиеся вокруг общей оси устройства, дополнительные фото- датчики и источники света, размещенные с противоположных сторон программного диска.
