Способ хранения гранулированных полимерных материалов в бункере

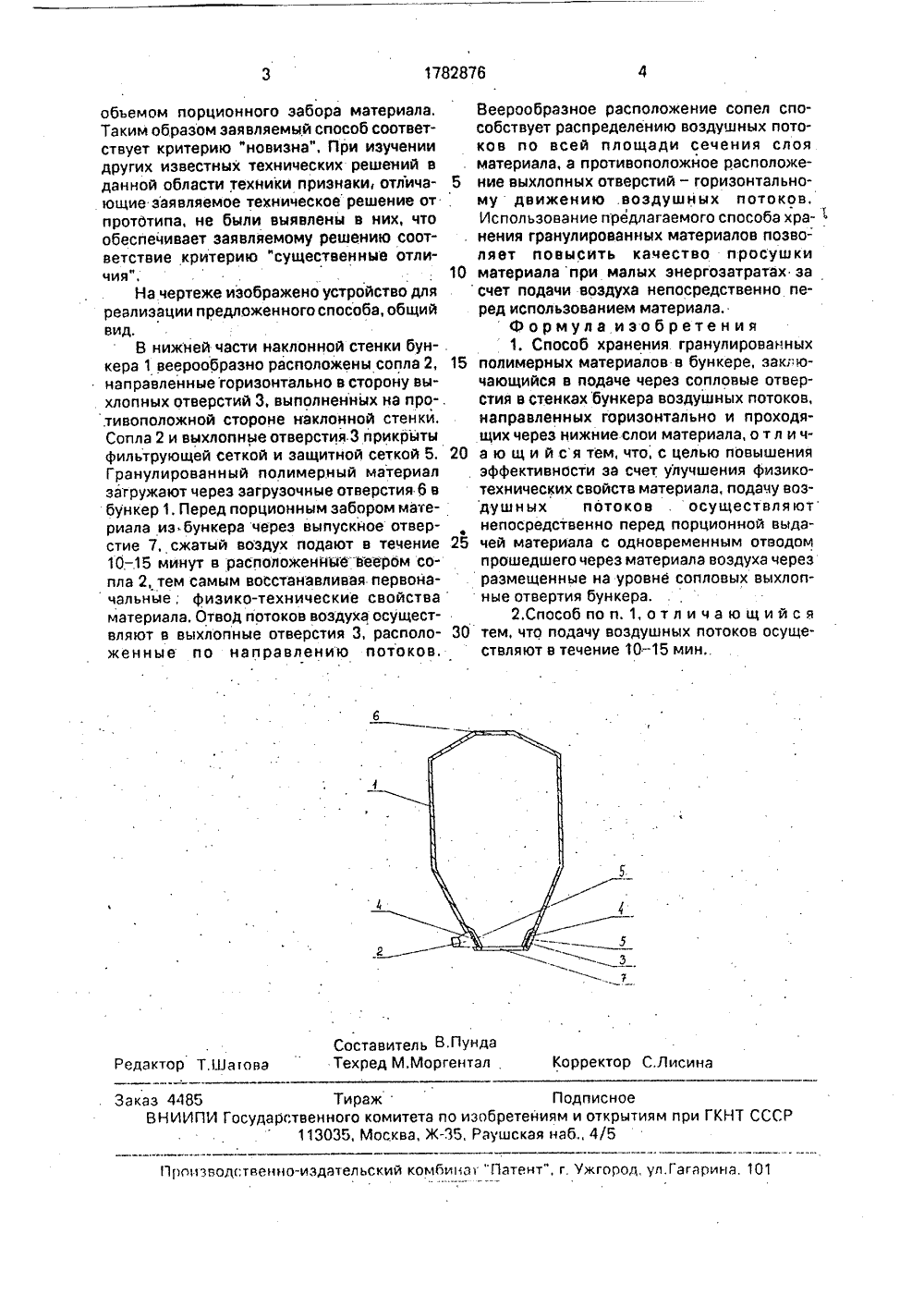

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК О., 17828 5 В 65 6 3/04, 65 ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕВЕДОМСТВО СССРГОСПАТЕНТ СССР( )ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 2 ий инседовател ьскостроенияПундаство СССР30, 1969 г,ГРАНУЛИМАТЕ РИА ОВА ЛОВ м хра- матется к спосополимерны(71) Омский научно - исслтитут технологии машин(57) Изобретение относинения гранулированных Изобретение относится к способам хранения сыпучих материалов в бункере и может найти применение в таких областях народного хозяйства, как химическая промышленность, машиностроение и т. д,Известен способ хранения сыпучих материалов в бункере, заключающийся в подаче вертикальных воздушных потоков через сопла, расположенные в стенке бункера, Недостатком известного способа хранения гранулированных полимерных материалов является малая сохранность материала, ввиду возникающих завихрений воздушных потоков в слоях материала и наличия зон плохой просушки материала при больших энергозатратах, так как воздух подается по всему обьему. Цель изобретения - повышение сохранности материала и снижение энергозатрат. риалов в бункере и может найти применение в таких областях народного хозяйства, как химическая промышленность, машиностроение и т.д. Сущность изобретения: способ заключается в том, что воздушные потоки подают в горизонтальном направлении только в нижние слои материала через сопловые отверстия непосредственно перед порционной выдачей материала и с одновременным отводом прошедшего через слои материала воздуха через размещенные на уровне сопловых выхлопные отверстия бункера, 1 з. п. ф - .лы, 1 ил. Указанная цель достигается тем, что в известном способе хранения материалов в а бункере, заклк,чающемся в подаче верти- ъ ( кальных воздушных потоков равномерно по р периметру бункера с нескольких уровней, согласно изобретению, воздушные потоки подают в.горизонтальном направлении в нижнем слое, а их отвод осуществляют че рез выхлопные отверстия, расположенные О по направлению потоков. Сопоставительный анализ решения с прототипом показывает, что заявляемый способ отличается от . известного тем, что воздушные потоки подают в горизонтальном направлении только в нижнем слое материала перед его непос. редственным использованием, а отвод воздушных потоков осуществляют через выхлопные отверстия, размещенные в стенке бункера по направлению потоков, приэтом толщина нижнего слоя обусловлена1782876 Составитель В.Пундаактор Т,Шаова Техред М.Моргентал Корректор С,Лисина Заказ 4485 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СС 113035, Москва, Ж, Раушская наб., 415 произведет но-издательский комбина 1 "Патент", г. Ужгород, Ул,Гагарина, 10 объемом порционного забора материала. Таким образом заявляемый способ соответствует критерию "новизна". При изучении других известных технических решений в данной области техники признаки, отлича ющие заявляемое техническое решение от прототипа, не были выявлены в них, что обеспечивает заявляемому решению соответствие критерию "существенные отличия"10На чертеже изображено устройство для реализации предложенного способа, общий вид.В нижней части наклонной стенки бун- . кера 1 веерообразно расположены сопла 2, 15 направленные горизонтально в сторону выхлопных отверстий 3, выполненных на про-. .тивоположной стороне наклонной стенки. Сопла 2 и выхлопные отверстия.З прикрыты фильтрующей сеткой и защитной сеткой 5. 20 Гранулированный полимерный материал загружают через загрузочные отверстия 6 в бункер 1. Перед порционным забором материала из бункера через выпускйое отверстие 7, сжатый воздух подают в течение 25 10-.15 минут в расположенные веером со" пла 2, тем самым восстанавливая первоначальные; физико-технические свойства материала, Отвод потоков воздуха осуществляют в выхлопные отверстия 3, располо женные по направлению потоков,Веерообразное расположение сопел способствует распределению воздушных потоков по всей площади сечения слояматериала, а противоположное расположение выхлопных отверстий - горизонтальному движению .воздушных потоков.Использование предлагаемого способа хра-нения гранулированных материалов позво-ляет повысить качество просушкиматериала при малых энергоэатратах засчет подачи воздуха непосредственно перед использованием материала,Формула изобретения1, Способ хранения гранулированныхполимерных материалов в бункере, заключающийся в подаче через сопловые отверстия в стенках бункера воздушных потоков,направленных горизонтально и проходящих через нижние слои материала, о т л и ча ю щ и й ся тем, что, с целью повышенияэффективности за счет, улучшения физикотехнических свойств материала, подачу воздушных потоков . осуществляютнепосредственно перед порционной выдачей материала с одновременным отводомпрошедшего через материала воздуха черезразмещенные на уровне сопловых выхлопные отвертия бункера.2.Способ по и. 1, о т л и ч а ю щ и й с ятем, что подачу воздушных потоков осуществляют в течение 10-15 мин.,
