Пылеуловитель мокрого типа
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 175811
Автор: Соколовский
Текст

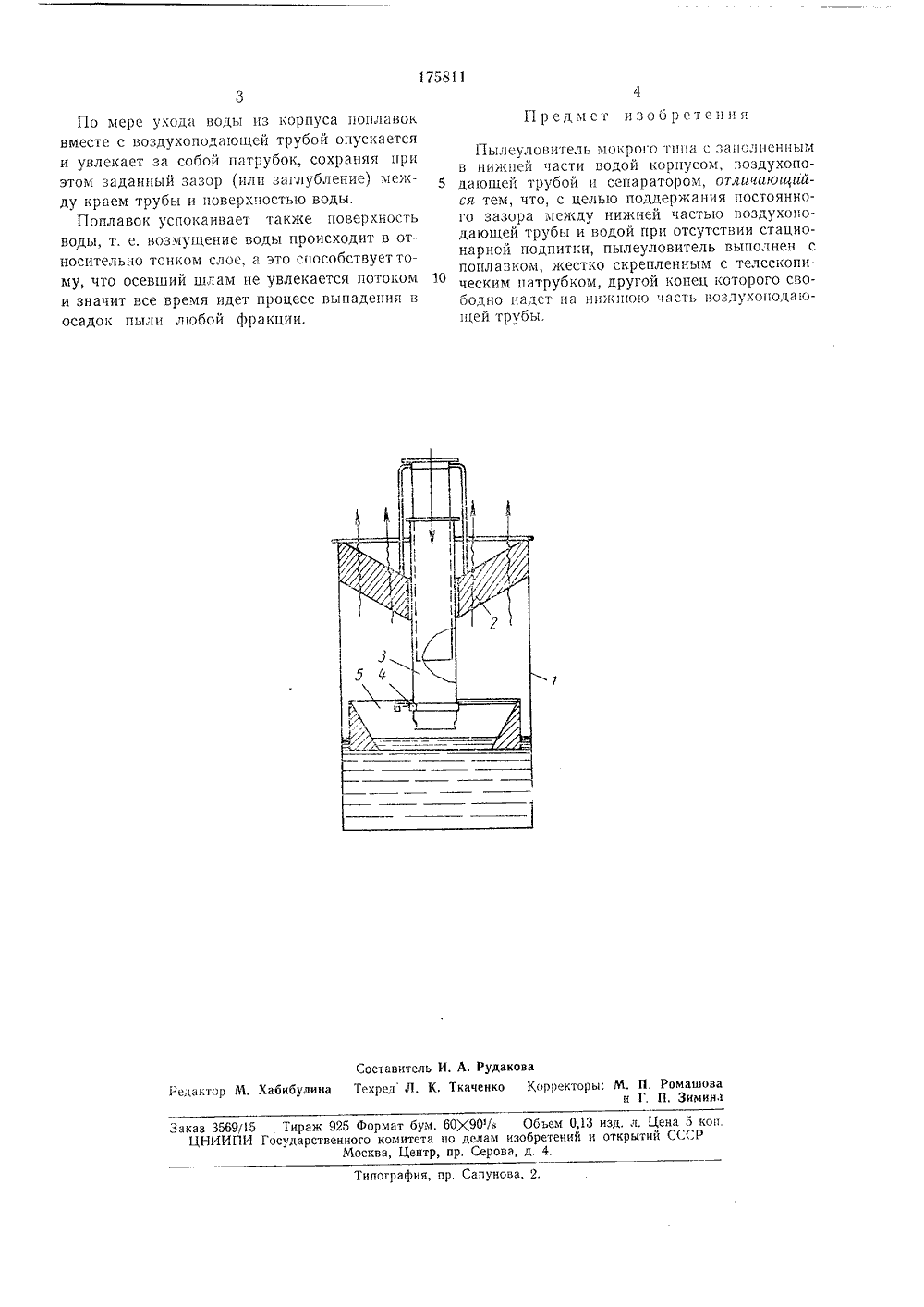

О Й И С А Н И Е 178 ИИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистицеских РеспубликЗависимое от авт, свидетельства МЗаявлено 17.Х,1964 ( 92990029-14) л. 50 е,рисоединепием заявкиГосударственныйкомитет по деламизобретенийи открытий СССР МПК В 01 с 1УДК 621.928.97(088.8 Приорибликовано 09.Х.1965. Бюллетень Хо 20та опубликования описания 24.Х 11.1965 второбретен. Т. Соколовскии явител ЪЛЕУЛОВИТЕЛЬ МОКРОГО ТИ На чертеже предсмого пылеуловителяК корпусу 1 пылратор 2. На сепарподающая труба 3ком 4 и жестко наском 5.Работает пылеулозом. Загрязненная тавлена схема премокрого типа.еуловителя крепитсаторе укреплена вс телескопическимаженным на него агае сепаздухо атруб- оплавитель следующим обратруя воздуха с большой 30Подписная группа217 Известны пылеуловители мокрого типа, корпус которых в нижней части заполнен водой, а в верхней части его расположен сепаратор с воздухоподающей трубой, жестко закрепленной в корпусе перпендикулярно и с некоторым зазором по отношению к зеркалу воды. Однако в таких пылеуловителях непременным условием оптимального режима очистки воздуха является поддержание постоянного зазора между нижней частью воздухоподающей 10 трубы и поверхностью воды, который достигается подпиткой от водопроводной сети с применением следящего устройства, что сложно и громоздко. Предлагаемый пылеуловитель позволяет поддерживать этот постоянный за зор при отсутствии стационарной подпитки.Для этого он выполнен с поплавком, жестко скрепленным с одним концом телескопического патрубка, другой конец которого свободно надет на нижнюю часть воздухоподающей тру.- 20 бы. скоростью входит в воздухоподающую трубу и ударяется о воду (пылеуловитель работает в зависимости от характера и дисперсного состава пыли как в барботажном режиме, т. е. край трубы постоянно заглублен в воду, или в инерционно-ударном, т. е. край трубы находится над поверхностью воды) . Это достигается перемещением трубы относительно поплавка в телескопическом патрубке и закреплением ее.При достижении оптимальных параметров очистки воздуха образуются мириады брызг, Струя воздуха резко теряет скорость (с 20 л/сек до 1 л/сек), н смоченная пыль оседает в воду.Крупные загрязненные брызги отражаются сепаратором. Мелкая водяная взвесь, проникая в лабиринты сепаратора (он выполнен из мягкой алюминиевой стружки), по пути собирается в большие капли и стекает вниз. Воздух, имея контакт с большой влажной поверхностью, окончательно очищается от пыли и выходит наружу.Сепаратор представляет для воздуха очень малое сопротивление, а для водяной взвеси - очень большое.Только очень тонкая водяная взвесь выходит наружу, создавая в рабочей зоне освежающий эффект и нейтрализуя в зоне действия пылеуловителя пыль и вредные газы,75811 Предмет изобрстенпя Составитель И. А. Рудаковадактор М. Хабибулина Тсхред Л. К, Ткаченко Корректоры: М. П, Ромашован Г. П, Зимина каз 3559/15 Тираж 925 Формат бум. 60 К 90/з Объем 0,13 изд. л. Цена 5 ко ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР Москва, Центр, пр, Серова, д, 4, пографин, пр, Сапунова,По мере ухода воды из корпуса поплавок вместе с воздухоподающей трубой опускается и увлекает за собой патрубок, сохраняя при этом заданный зазор (или заглубление) между краем трубы и поверхностью воды.Поплавок успокаивает также поверхность воды, т. е. возмущение воды происходит в относительно тонком слое, а это способствует тому, что осевший шлам не увлекается потоком и значит все время идет процесс выпадения в осадок пыли любой фракции. Г 1 ылеуловитель мокрого типа с заполненнымв нижней части водой корпусом, воздухопо дающей трубой и сепаратором, отличающийся тем, что, с целью поддержания постоянного зазора между нижней частью воздухоподающей трубы и водой при отсутствии стационарной подпитки, пылеуловитель выполнен с поплавком, жестко скрепленным с телескопическим патрубком, другой конец которого свободно падет па нижпою часть воздухопода 1 ощей тр бы.
СмотретьЗаявка
929900
Н. Т. Соколовский
МПК / Метки
МПК: B01D 41/02
Метки: мокрого, пылеуловитель, типа
Опубликовано: 01.01.1965
Код ссылки
<a href="https://patents.su/2-175811-pyleulovitel-mokrogo-tipa.html" target="_blank" rel="follow" title="База патентов СССР">Пылеуловитель мокрого типа</a>
Пылеуловитель мокрого типа
Номер патента: 1115782
Опубликовано: 30.09.1984
МПК: B01D 47/00
Метки: мокрого, пылеуловитель, типа
...уровня воды, устройство для взмучивдция )илама, снабжен цилиндрическим барабаном, с продольными сквозными щелями, направляющими козырьками, расположенными по касательной к поверхности барабана, торцовыми осями, одна из которых Вь(- цолцена в виде полой втулки, сообщающейся с внутренней полостью барабана, причем барабан установлен на торцовых осях в корпусе между перегородками и Бодоотбойциком так, что его ось вращения перпендикулярна продольной оси входного канала. 5 10 15 20 2.размещено устройство для разбрь)згивания орошаюгцей жидкости, представляющее собой цилиндрический барабан 13 с продольными сквозными щелями 4, окаймленными направляющими козырьками 15, расположенными по касательцои к говерхцости барабана. Ось вращения барабана...
