Способ изготовления трансформаторов с радиаторами
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

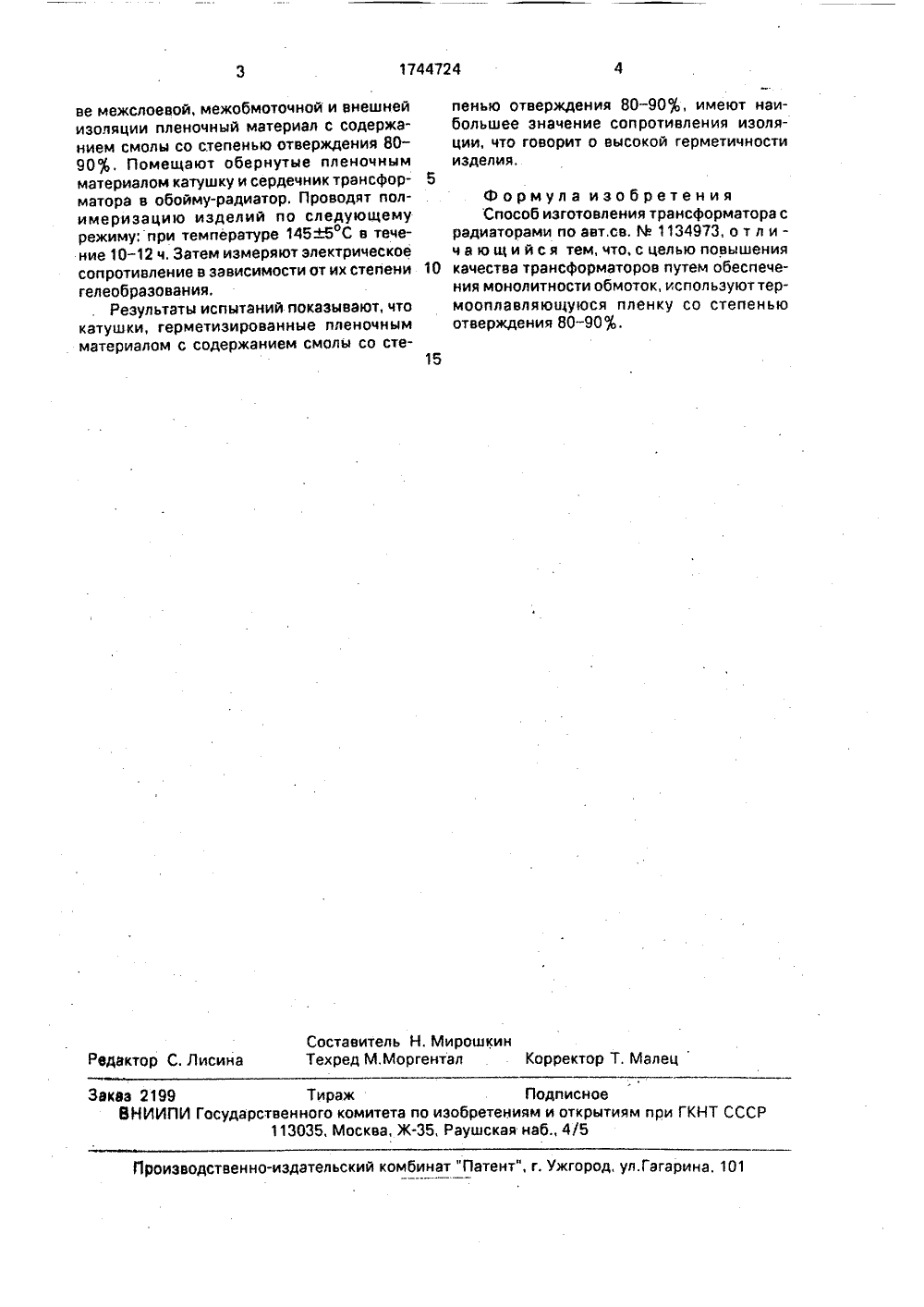

(54) СПОСОБ ИЗГО ФОРУАТОРОВ С РА (57) Использование: э готовлении трансфо изобретения: при из матора в качестве м слоевой изоляции оплавляющуюся плен ждения 80-90%, При питка трансформат условия труда,ТРАН ТОВЛЕНИЯДИАТОРАМлектроехнрматоров,готовленииежобмоточниспользуку со степеэтом исключоров и ул(56) Авторское сМ 1134973, кл,ика при изСущность трансфорой и межют термонью отверается про- учшаются, %24 довательский и н, Ю,В.Хрупаче а 5 (088.8)идетельство СССР01 Р 41/02, 1983,ОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТ РИ ГКНТ СССР ОПИСАНИЕ ИЗОБР АВТОРС(ОМУ СВИДЕТЕЛЬСТВУИзобретение относится к способам изготовления трансформаторов и является усовершенствованием известного способа по авт,св. В 1134973.Известен способ изготовления трансформатора с радиаторами, заключающийся в том, что наматывают катушку на сердечник, склеивают сердечник, наносят изоляционный слой на трансформатор, укладывают его в обоймы и подвергают полимеризации. Часть изоляционного слоя выполнена из термооплавляющейся пленки, из которой вырезают прокладки с отверстиями под выводы для торцов катушки и прокладки для наружной части сердечника; надевают прокладки на торцы катушки, а на верхнюю часть сердечника накладывают прокладки и накрывают его одной из обойм радиатора, переворачивают трансформатор на 180. накладывают прокладки на оставшуюся часть сердечника и накрывают его другой обоймой радиатора, после чего трансформатор подвергают полимеризации,Однако известный способ изготовления не позволяет получить достаточно герметизированное изделие, особенно после воздействия влаги. Это объясняется тем, чтопленка имеет в состоянии поставки различную текучесть, которая меняется к тому жев зависимости от колебания температурыотверждения (полимеризации),Поэтому, если связующее характеризуется низкой текучестью, в изоляции катушкиобразуются раковины и свищи вследствиеслабого растекания связующего, Если текучесть очень высокая, го раковины и свищиобразуются в результате вытекания связующего иэ катушки. То и другое отрицательносказывается на герметичности катушек и соответственно на их работоспособности.Целью изобретения является повыше-.ние качества трансформаторов путем обеспечения монолитности обмоток.Цель достигается тем, что согласно способу изготовления трансформаторов с радиатором используют термооплавляющуюсяпленку со степенью отверждения 80 - 90%,Предлагаемый способ осуществляютследующим образом,Намотку трансформатора производятстандартным способом, применяя в качест1744724 пенью отверждения 80-90, имеют наибольшее значение сопротивления изоляции, что говорит о высокой герметичностиизделия. Составитель Н. МирошкинТехред М.Моргентал Корректор Т. МалецРедактор С. Лисина Заказ 2199 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 ве межслоевой, межобмоточной и внешней изоляции пленочный материал с содержанием смолы со степенью отверждения 80- 90, Помещают обернутые пленочным материалом катушку и сердечник трансфор матора в обойму-радиатор. Проводят полимеризацию иэделий по следующему режиму: при температуре 145+5 С в течение 10-12 ч. Затем измеряют электрическое сопротивление в зависимости от их степени 10 гелеобразования.Результаты испытаний показывают, что катушки, герметиэированные пленочным материалом с содержанием смолы со сте 15 Формул а изо бр ете н и яСпособ изготовления трансформатора с радиаторами по авт,св. М 1134973, о т л ич а ю щ и й с я тем, что, с целью повышения качества трансформаторов путем обеспечения монолитности обмоток, используюттермооплавляющуюся пленку со степенью отверждения 80 - 90%.
СмотретьЗаявка
4762944, 27.11.1989
НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ РАДИОКОМПОНЕНТОВ
МИРОШИН НИКОЛАЙ ФЕДОРОВИЧ, ХРУПАЧЕВ ЮРИЙ ВАЛЕНТИНОВИЧ, БЛАНДОВА ЕКАТЕРИНА СЕРГЕЕВНА
МПК / Метки
МПК: H01F 41/02
Метки: радиаторами, трансформаторов
Опубликовано: 30.06.1992
Код ссылки
