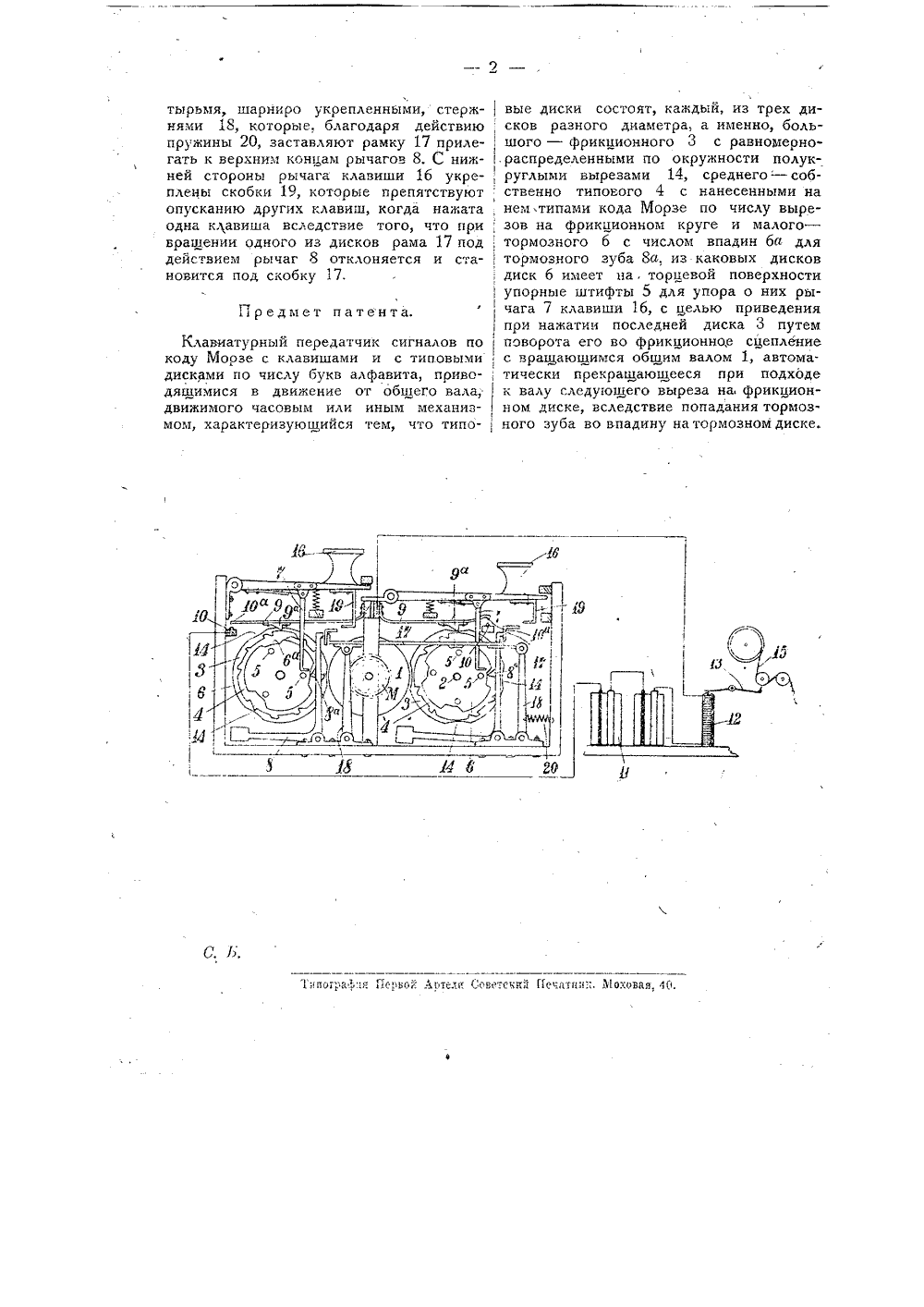

Клавиатурный передатчик сигналов по коду морзе с клавишами и с типовыми дисками по числу букв алфавита, приводящимися в движение от общего вала, движимого часовым или иным механизмом

Номер патента: 132860

Опубликовано: 01.01.1960

Автор: Волков

МПК: H03M 1/26

Метки: вала, двоичное, положения, углового, число

...зависимость степени экрапировання от спектрального состава сигналов и уменьшить момент инерции подвижных частей прибора, Указанные преимущества, существенно улучшаюшие эксплуатационные качества приборов, предназначенных д,"я преобразования углового положения вала в двоичное число, достигаются тем, что экранирующий диск описываемого преобразователя выполнен из магнитомягкого материала-пермаллоя,В качестве чувствитсльных элементов в приборе применены трансформаторные датчики П-образной формы 1 (см. чертеж), которые образуот как бы единую магнитную систему, благодаря чему уменьшается магнитный поток рассеивания, так как магнитная цепь является замкнутой, не считая рабочего воздушного зазора между сердечниками датчиков. В воздушном зазоре...

Номер патента: 463133

Опубликовано: 05.03.1975

Авторы: Ерошенко, Погребнов

МПК: G08C 9/06

Метки: вала, импульсов, перемещений, угловых, фотоэлектрический, число

...на валу 5 на скользящей шпонкеролик 6 контактирует с торцовой поверх 0 постыл диска 7, жестко закрепленного на ведущсм валу 8 лобового варианта. На другомконце вала 8 жестко сидит червячное колесо9, находящееся в зацеплении с червяком 10на входном валу 1 преобразователя. Ролик 6может быть переставлен вдоль вала 5 с помощью вилки 11 и винта 12 с рукояткой 13,снабженной лнмбом 14. По обе стороны индикаторного растрового диска 3 и измерительного диска 2 установлены осветитель 15 со конденсатором 16 и фотоприемннк 17 с обьсктивом 18.Работает устройство следующим образом.Преобразуемое угловое перемещение сообщается входному валу 1, вместе с которым5 поворачивается измерительный диск 2, а также червяк 10, передающий через червячноеколесо 9...

Номер патента: 822117

Опубликовано: 15.04.1981

Авторы: Габидулин, Кулаков

МПК: G08C 9/06

Метки: вала, поворота, преобразовательугла, фотоэлектрический, число

...и 18 формирования старт и стоп-сигналов и блок 19 . 25квантования фазы. Последний .формируетодин счетный импульс на кажцое. приращение фазы, равное - , что соответст 2 Х. вет шагу квантовайия угла на величину- В момент, когда реперный штрих Зо12 циска 4 прохоцит мимо реперногоштриха 12 диска 5 на реперном выкоцедатчика 15 вырабатывается напряжениеЧр , которое поступает на блок форми"рования старт-сигнала. Для более точнойфиксации углового положения старт Чр 1стробнруется импульсом, вырабатываемымв момент 9 ав О.В результате формируется старт, поступающий на управляющий вхоц дешиф йратора 26, на информационные вкоды которого подаются напряжения, кодирующиев двоичном коде номер совпавшего репера диска 4. С соответствующего этомуномеру...

Номер патента: 849267

Опубликовано: 23.07.1981

Авторы: Габидулин, Дирвялис, Кулаков

МПК: G08C 9/06

Метки: вала, поворота, преобразовательугла, фотоэлектрический, число

...триггера 23 счетчик 26, продолжая подсчет счетных импульсоз, вызванных стартами предыдущих триггеров 23 начинает дополнительно подсчет счеъных импульсов, снимаемых со следующего по порядку выхода блока 21 задержкисчетных, импульсов. В момент, когда удлиненный реперный штрих 13 диска 4 прсходит мимо реперных штрихов 14 и 15подвижного лиска 6, на двух реперных выходах датчика 17 вырабатываются напряжения 0 и Ор и аналогичным образом, как было описано выше, блок 19 формигнжания "Стоп сигнала вырабачыв аетЦ стоп, Офстоп импульсы, которые, поступаяна входы блока 22 управлении, устанавличвают триггер 23,( в исходное состояние,а элемент И 244 при этом эакрываетси.После этого происходит И 1 ( Ф - 1 )-1совмещений реперных штрихов 12 и...

Номер патента: 136775

Опубликовано: 01.01.1961

Автор: Яновский

МПК: G01L 3/10, H03M 1/30

Метки: вала, закручивания, импульсов, малых, преобразования, пропорциональное, углов, число

...по любому из известных способовпозволя 1 ощих получать соответствующие меткам импульсы малой длительности. Диски установлены таким образом, что импульсы от первой метки каждого из дисков при угле закручивания вала, равном нулю, совпадают по времени, Импульс от тактовой метки с диска 3 выделяется селектором б и подается на один из входов триггера 7, переводя триггер в состояние, при котором открыт ключ 8. При угле закручивания вала, равном нулю, импульсы от первых меток дисков со считывающих устройств 4 и б проходят через схему совпадений 9 и поступают на второй вход триггера 7, переводя его в начальное со136775 стояние, при котором ключ 8 заперт. Следовательно, импульсы от меток диска 2 не проходят через ключ 8 на вход счетчика 10,При...
