Способ определения градиента магнитного поля

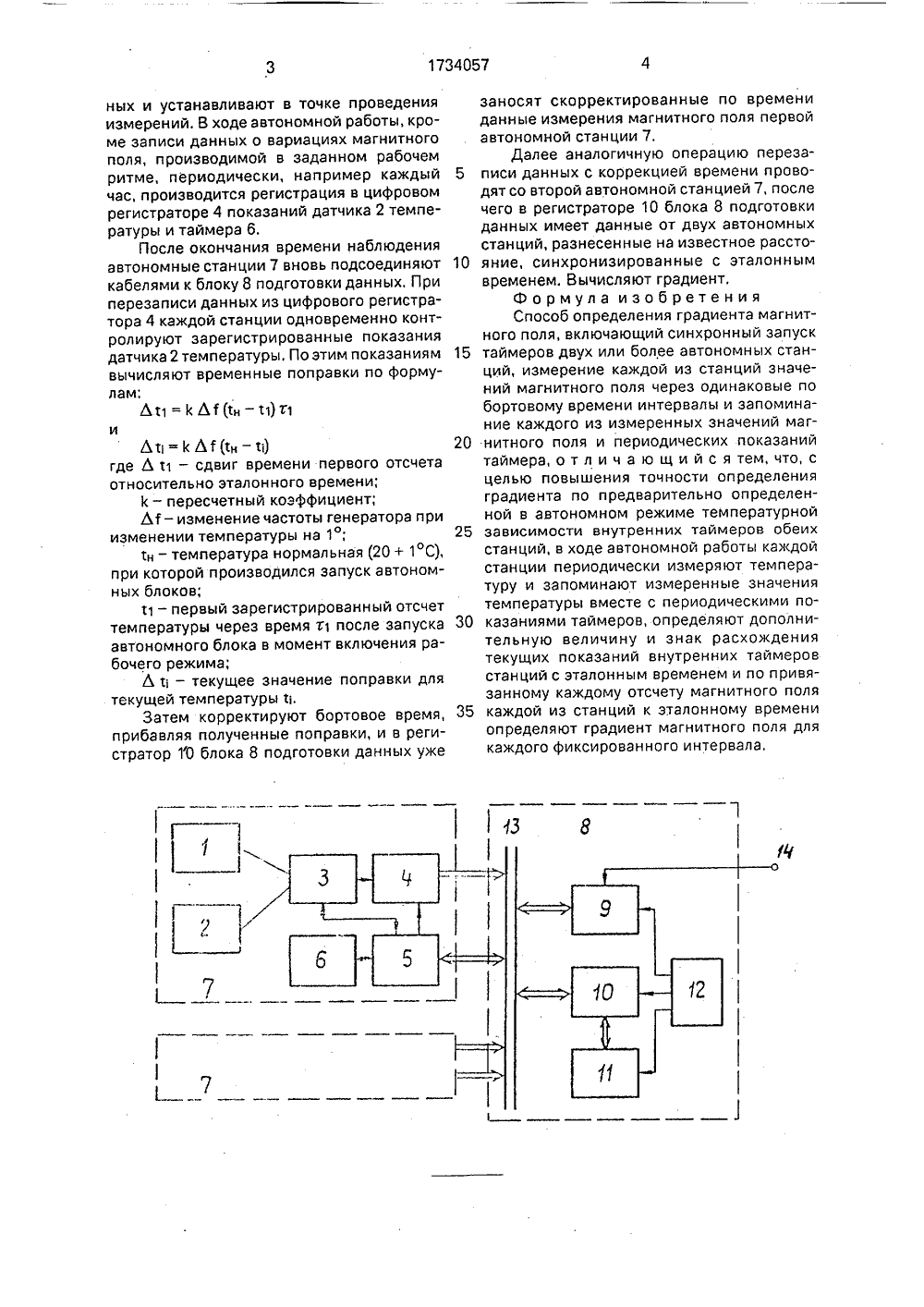

(5)5 6 01 В 33/022 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 3 М 4 ъ О (Л(56) Морской протонный магнитометр - гра-диентометр "Магус". - Электромагнитныезондирования, М: ИЗМИРАН, 1987, с. 158.(54) СПОСОБ ИЗМЕРЕНИЯ ГРАДИЕНТАМАГНИТНОГО ПОЛЯ(57) Изобретение относится к магнитным измерениям и может быть использовано приразработке градиентометров для геофизических исследований. Цель - повышение Изобретение относится к магнитным измерениям и может быть использовано при разработке градиентометровдля геофизических исследований.Цель изобретения - повышение точности определения градиента.На чертеже приведено устройство, реализующее способ.Устройство содержит два канала (а в общем случае и), каждый из которых состоит из датчика 1 магнитного поля, датчика температуры, измерительного. блока 3, цифрового регистратора 4, блока 5 управления, таймера 6, Каналы представляют собой собственно автономную станцию 7. Устройство содержит также блок 8 подготовки данных, состоящий из блока 9 синхронного запуска- считывания, регистратора 10, вычислителя 11 и блока 12 управления. Станции 7 и блок дв.Ы до 1 734057 А 1 точности определения градиента достигается тем, что предварительно определяют в автономном режиме температурную зависимость внутренних таймеров обеих станций, в ходе автономной работы. каждой станции периодически измеряют температуру, запоминают ее и периодические показания таймера, при перезаписи данных от двух станций, кроме измеренных значений магнитного поля и температуры, ойределяют величину и знак расхождения текущих показаний внутренних. таймеров. станций с эталонным временем и по привязанному каждому отсчету магнитного, поля каждой станции к эталонному времени определяют градиент магнитного поля для каждого фиксированного интервала. 1 ил,8 соединены через двунаправленную шину 13 данных, а по входу 14 на блок 9 синхронного запуска-считывания поступают сигналы эталонного времени.Способ осуществляется следующий образом.Перед постановкой автономных станций 7 их соединяют кабелем с блоком 8 подготовки данных, которой синхронизируется сигналами эталонного времени, поступающими по входу 14. Предварительно производят снятие температурной зависимости частоты каждого опорного генератора и заносят все полученные зависимости в память блока 8 подготовки данных. В заданный момент времени блок 8 подготовки данных включает одновременно таймеры автономных станций 7, после чего последние отсоединяют от блока 8 подготовки дан 1734057ных и устанавливают в точке проведения измерений. В ходе автономной работы, кроме записи данных о вариациях магнитного поля, производимой в заданном рабочем ритме, периодически, например каждый час, производится регистрация в цифровом регистраторе 4 показаний датчика 2 температуры и таймера 6,После окончания времени наблюдения автономные станции 7 вновь подсоединяют кабелями к блоку 8 подготовки данных. При перезаписи данных из цифрового регистратора 4 каждой станции одновременно контролируют зарегистрированные показания датчика 2 температуры, По этим показаниям вычисляют временные поправки по формулам;ьт = к ь(ь - ц) й Л = к Ь 1 (ь - о)где Ь т - сдвиг времени первого отсчета относительно эталонного времени;М - пересчетный коэффициент;Ь 1 - изменение частоты генератора при изменении температуры на 1 О;сн - температура нормальная (20+ 1 С), при которой производился запуск автономных блоков;с 1 - первый зарегистрированный отсчет температуры через время т 1 после запуска автономного блока в момент включения рабочего режима;Ь- текущее значение поправки для текущей температуры тьЗатем корректируют бортовое время, прибавляя полученные поправки, и в регистратор 1 О блока 8 подготовки данных уже заносят скорректированные по времениданные измерения магнитного поля первойавтономной станции 7.Далее аналогичную операцию переза 5 писи данных с коррекцией времени проводят со второй автономной станцией 7, послечего в регистраторе 10 блока 8 подготовкиданных имеет данные от двух автономныхстанций, разнесенные на известное рассто 10 яние, синхронизированные с эталоннымвременем. Вычисляют градиент,Формула изобретенияСпособ определения градиента магнитного поля, включающий синхронный запуск15 таймеров двух или более автономных станций, измерение каждой из станций значений магнитного поля через одинаковые побортовому времени интервалы и запоминание каждого из измеренных значений маг 20 нитного поля и периодических показанийтаймера, о т л и ч а ю щ и й с я тем, что, сцелью повышения точности определенияградиента по предварительно определенной в автономном режиме температурной25 зависимости внутренних таймеров обеихстанций, в ходе автономной работы каждойстанции периодически измеряют температуру и запоминают измеренные значениятемпературы вместе с периодическими по 30 казаниями таймеров, определяют дополнительную величину и знак расхождениятекущих показаний внутренних таймеровстанций с эталонным временем и по привязанному каждому отсчету магнитного поля35 каждой из станций к эталонному времениопределяют градиент магнитного поля длякаждого фиксированного интервала,
