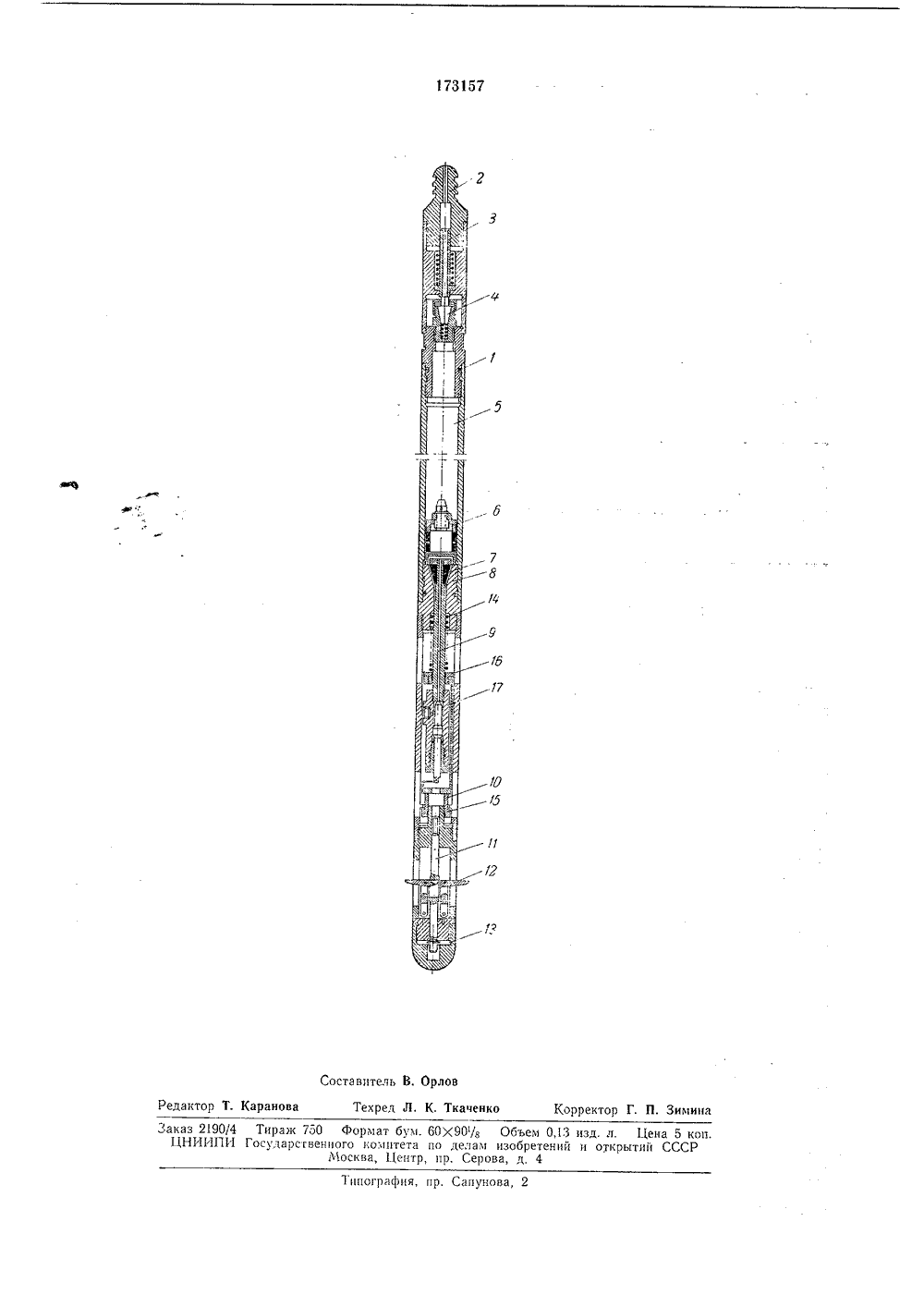

Глубинный пробоотборник всасывающего типас-со; в.; . л -uiniis-тс.: ;: ; чге: gt; amp; аяe«oa(; 3icka

Номер патента: 1366695

Опубликовано: 15.01.1988

Авторы: Валовский, Ратанов, Шамсутдинов

МПК: F16J 15/40

Метки: глубинного, насоса, уплотнения, штока

...В 1260559.Цель изобретения - повышение надежности и снижение трудоемкости вэксплуатации,На фиг,1 представлено устройстводля уплотнения штока глубинного насоса, общий вид; на фиг.2 - узел 1 15на фиг,1 (вариант).Устройство для уплотнения штокаглубинного насоса содержит элементпривода (толкатель) 1 штока 2, уплотнительный элемент 3, размещенный в 20уплотнительной камере 4 корпуса 5устьевого сальника 6 и контактирующий со штоком 2, и нажимную втулку7. Шток 2 снабжен цилиндром 8 .икольцевым поршнем 9 с хвостовиком10, размещенными концентрично наштоке с образованием замкнутой полости 11 над уплотнительным элементом 3, сообщенной через обратный клапан 12 каналом 13 с выкидной линией14 скважины (не показана). Кольцевойпоршень 9...

Номер патента: 1176105

Опубликовано: 30.08.1985

Авторы: Валовский, Герасимов, Осипова

МПК: F16J 15/40

Метки: глубинного, насоса, уплотнения, штока

...выходы 22 и 23 которых разнесены по длине выкидной линии 24,Между выходами 22 и 23 каналов 20 и 21 установлен штуцер 25, Выход 22 одного канала 20 размещен в тройнике 26 и направлен в сторону скважины, т,е. против штока добываемой жидкости, а выход .23 другого канала 21 направлен отфскважины, т,е, по потоку добываемой жигкости и размещен в про- ходном канале 27 штуцера 25, который выполнен сменным.Ход поршня 9 вверх ограничен накидной гайкой 28, навинченной на цилиндр 8. Установленная над уплотнительным кольцом 13, размеры которого выбраны так, чтобы в свободном состоянии оно не контактировало со штоком. втулка 14 выступает над верхним тор цом хвостовика 10 поршня 9. Нажимнаявтулка 7 служит также и для поджимарезервного уплотнения 29,...

Номер патента: 1260559

Опубликовано: 30.09.1986

Авторы: Архипов, Валовский, Конкин, Шамсутдинов

МПК: F04B 47/02

Метки: глубинного, насоса, уплотнения, штока

...уплотнения в случаенеобходимости (например, при ревизииуплотнительного элемента 3, при проведении технологических операций созначительным повьшением давления вскважине и т.п.),Первоначальный поджим основногоуплотнительного элемента 3 осуществляется при помощи ввернутых во фланец 33 шпилек 36 с .гайками 37 и фланца 38, упирающегося в кольцевойбурт 39 корпуса 5. Для обеспечениявеличины давления в замкнутой полости 11, достаточного для поджима основного уплотнительного элемента 3,обратный клапан 12 выполнен в видерегулируемого дросселя 20, в которомусилие поджима запорного элемента 40 ЗОк седлу 4 1 регулируется поджатиемпружины 42 путем вворачивания или выворачивания штока 43 в корпус 44 дросселя 20 или из него (фиг,1).Регулируемый...

Номер патента: 1078129

Опубликовано: 07.03.1984

Авторы: Архипов, Валовский, Конкин

МПК: F16J 15/40

Метки: глубинного, насоса, уплотнения, штока

...2 и кольцевой поршень 3 с хвостовиком 4, размещенными концентрично наштоке 5. Кольцевой поршень 3 имеет уплотнения 6 и 7.Ход поршня 3 вверх ограничен упором 8,Цилиндр (нижняя гильза) 9 крепится ккорпусу устьевого сальника 10, образуя 5 10 15 20 25 30 35 40 45 50 55 над ним замкнутую полость 11, сообщеннуючерез обратный клапан 12 со скважиной.Герметизация верхней 2 и нижней 9гильз цилиндра между собой осуществленауплотнением 13, что обеспечивает свободное перемещение крышки устьевого сальника 10 при его поджатии.В хвостовике поршня 4 выполнена рас.точка 14, в которой размещено дополнительное уплотнение 15 штока 5.Размеры уплотнения 15 выбираются таким образом, чтобы оно в свободном (неподжатом) состоянии не контактировало...

Номер патента: 883555

Опубликовано: 23.11.1981

Авторы: Валиев, Клюшин, Сытник, Храмов

МПК: F04B 47/02

Метки: глубинного, насоса, уплотненеия, штока

...камеру 1, обойма 2 которой расположена относительно корпуса 3 с за" зором 4, сообщенным с областью высокого давления 5. В камере 1 установлены уплотняющие элементы 6. Нажимная гайка 7 воздействует на уплотняющие элементы 6 через втулку 8. Втулка 8 выполнена гибкой, а обойма 2 уплотнительной камеры 1 - из эластичного материала.Втулка 8 может быть выполнена в виде цилиндрической пружины с плотно прилегающими друг к другу витками, позволяющей без изменения осевых размеров сохранять относительную гибкость. В уплотняющих элементах совершает возвратно-поступательное движение полированный шток 9.883555 ИИПИ Заказ 101 б 7/5ираж 715 Подписное Устройство работает следующим образом,В процессе работы уплотнение засчет подвижности,...
